🔥 内容介绍

全波桥式整流器是一种广泛应用于电力电子领域的电路，尤其在单相交流电压转换为直流电压的应用中。与其他整流电路相比，全波桥式整流器具有效率高、纹波系数低等优点，能够提供更平滑的直流输出。当该整流器连接电阻-电感(RL)负载时，其工作特性会更加复杂，但也更加贴近实际应用场景。本文将深入探讨带RL负载的全波桥式整流器的工作原理、关键参数、性能特性以及实际应用价值，论证其作为功能齐全的单相非控整流器的地位。

一、全波桥式整流器的基本原理与优势

全波桥式整流器通常由四个二极管组成，以桥式结构连接。当交流输入电压为正半周时，两个对角的二极管导通，电流流经负载。当交流输入电压为负半周时，另外两个对角的二极管导通，电流同样流经负载，但方向与正半周电流方向相同。因此，负载上获得的电流始终为正方向，实现了全波整流。

相较于半波整流器，全波桥式整流器具有显著的优势：

更高的效率:
全波整流器利用了交流输入电压的全部波形，理论上效率是半波整流器的两倍。
更低的纹波系数:
全波整流器的输出电压纹波频率是输入频率的两倍，更容易通过滤波器进行平滑处理，从而获得更接近直流的电压。
更高的直流电压:
在相同的输入电压条件下，全波整流器的直流输出电压高于半波整流器。

这些优势使得全波桥式整流器成为各种需要稳定直流电源的应用的理想选择，例如电源适配器、充电器以及工业控制设备等。

二、RL负载对全波桥式整流器工作特性的影响

在实际应用中，负载通常不仅仅是纯电阻，而是包含电感成分的RL负载。电感的存在对全波桥式整流器的工作特性产生显著影响。

电流连续导通:
电感的储能特性使其具有维持电流流动的能力。即使在交流输入电压过零点附近，或者二极管开始反向截止时，电感仍然会释放能量，维持负载电流的连续导通，避免电流突然截止。这种连续导通模式可以降低输出电压的纹波，提高效率。
电流波形畸变:
电感的阻抗与频率成正比，这意味着电感对高频成分的阻碍作用更强。因此，流经RL负载的电流波形会变得更加平滑，但同时也可能发生畸变，不再是理想的正弦波形状。电感值越大，电流波形的畸变越严重。
延缓二极管截止:
电感的存在会延缓二极管的反向恢复过程。当交流输入电压由正半周变为负半周时，需要一段时间才能使导通的二极管截止。这段时间内，电感仍然会维持电流的流动，导致二极管承受反向电压，增加了损耗和器件损坏的风险。

三、带RL负载的全波桥式整流器的关键参数分析

为了准确描述带RL负载的全波桥式整流器的工作特性，需要分析几个关键参数：

平均直流电压 (Vdc):
表示输出电压的平均值，是直流电源质量的重要指标。在RL负载下，Vdc的值会受到电感的影响，通常比纯电阻负载下的Vdc略低。
峰值反向电压 (PIV):
表示二极管承受的最大反向电压，是选择二极管的关键参数。在全波桥式整流器中，PIV等于输入交流电压的峰值。
纹波系数 (RF):
表示输出电压的纹波大小，反映了直流电源的纯净程度。RL负载有助于降低RF，但过大的电感可能引入其他谐波成分。
导通角 (γ):
表示二极管在一个周期内导通的时间占总时间的比例。在RL负载下，由于电感的储能作用，导通角通常大于180度，甚至接近360度。
消光角 (β):
指的是二极管电流开始衰减并最终截止的时刻，是相对于交流输入电压过零点的角度。消光角反映了电感对电流维持作用的强度。

通过分析这些关键参数，可以深入了解RL负载对全波桥式整流器性能的影响，并为电路设计提供重要的参考依据。

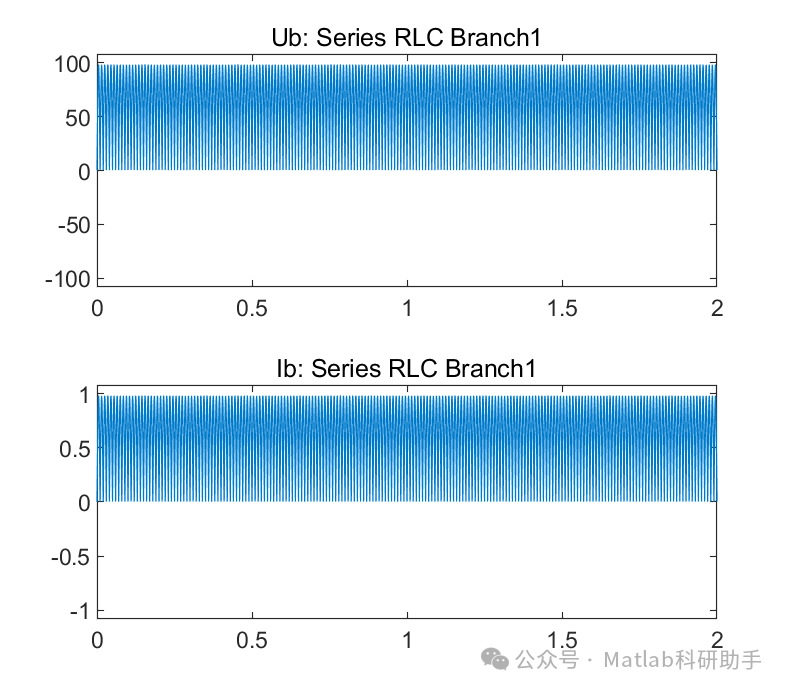

四、带RL负载的全波桥式整流器的性能特性

带RL负载的全波桥式整流器的性能特性表现在以下几个方面：

更好的稳压性能:
电感的存在能够平滑输出电压的波动，使其对输入电压变化的敏感度降低，从而提高稳压性能。
更高的功率因数:
在某些情况下，适当的电感可以改善整流器的功率因数，提高能源利用率。
更强的抗干扰能力:
电感可以抑制噪声和干扰信号的传播，提高电路的抗干扰能力。
更广泛的应用范围:
带有RL负载的全波桥式整流器可以应用于各种需要提供稳定直流电源的场景，例如直流电机驱动、开关电源输入级以及电池充电器等。

然而，需要注意的是，过大的电感也会带来一些负面影响，例如：

增加电路的体积和成本:
电感通常体积较大，价格较高。
降低动态响应速度:
电感会延缓电路对负载变化的响应速度。
可能产生过电压:
在某些情况下，电感可能会产生过电压，需要采取保护措施。

因此，在选择电感值时，需要在性能和成本之间进行权衡。

五、全波桥式整流器的实际应用与优化

全波桥式整流器在实际应用中非常广泛，可以根据具体需求进行优化。常见的优化方法包括：

滤波电路:
在整流器输出端加入滤波电路，例如电容滤波或LC滤波，可以进一步降低输出电压的纹波，提高直流电源的质量。
功率因数校正 (PFC):
对于功率要求较高的应用，可以采用PFC技术来改善整流器的功率因数，降低谐波污染。
软开关技术:
采用软开关技术可以降低二极管的开关损耗，提高效率，并减少电磁干扰。
选择合适的二极管:
根据电路的工作电压和电流选择合适的二极管，确保电路的可靠性和安全性。

六、结论：功能齐全的单相非控整流器

综上所述，带RL负载的全波桥式整流器是一种功能齐全、性能优良的单相非控整流器。它不仅具有全波整流器的基本优点，如效率高、纹波系数低，而且由于电感的存在，使其在稳压性能、抗干扰能力等方面表现更加出色。通过合理的参数设计和优化，带RL负载的全波桥式整流器可以应用于各种需要稳定直流电源的应用，满足不同场景的需求。尽管电感的使用会带来一些额外的挑战，但只要在设计过程中充分考虑，并采取相应的保护措施，就可以充分发挥其优势，使其成为一个功能强大、可靠性高的电力电子电路。因此，我们可以得出结论：带RL负载的全波桥式整流器，凭借其全面的功能和优越的性能，是单相非控整流器领域中一个重要的组成部分，在现代电力电子系统中发挥着不可替代的作用。
