🔥 内容介绍

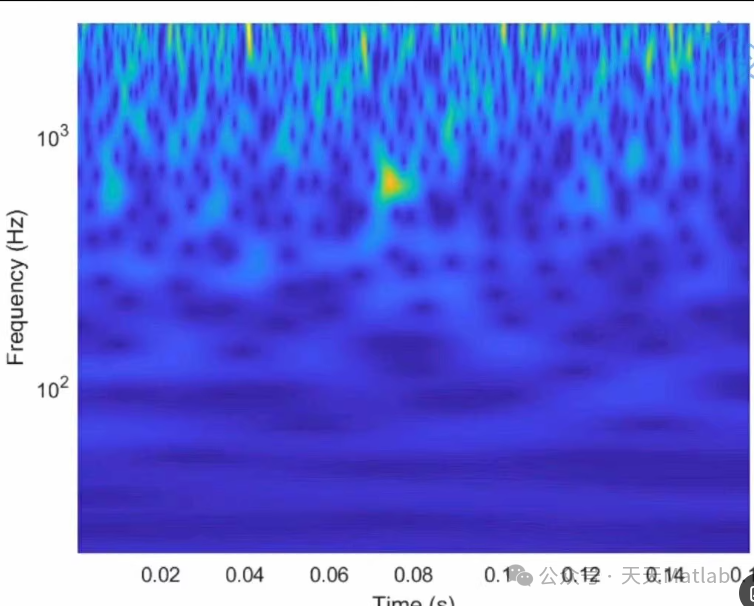

时频分析是信号处理领域的核心技术之一，它旨在揭示信号在时间和频率域上的特性。对于非平稳信号，其频率成分会随时间变化，传统的傅里叶变换难以有效分析这类信号。时频分析方法能够提供信号在时间和频率域的联合表示，从而更好地捕捉信号的瞬时特征和动态变化。本文重点探讨了利用 Matlab 实现的暂态提取变换（Transient-Extracting Transform, TET）技术，研究其将一维时间序列数据转换为二维时频图像的方法，并深入分析了 TET 的原理、实现细节以及在实际应用中的价值，旨在为时频分析和信号可视化提供一种有效的工具和方法。

1. 引言

在科学研究和工程实践中，我们常常需要处理各种各样的信号，这些信号可能来自声学、振动、生物医学、地质勘探等多个领域。许多信号是非平稳的，其频谱成分随时间发生变化，例如冲击信号、瞬态现象以及调制信号等。传统的傅里叶变换虽然能够揭示信号的频率组成，但无法提供时间上的信息。因此，时频分析方法应运而生。

时频分析方法的目的是将一维时间序列信号转换为二维的时频图像，从而直观地展示信号的频率成分随时间变化的规律。常见的时频分析方法包括短时傅里叶变换（Short-Time Fourier Transform, STFT）、小波变换（Wavelet Transform, WT）、Wigner-Ville 分布（Wigner-Ville Distribution, WVD）以及本文重点研究的暂态提取变换（Transient-Extracting Transform, TET）。这些方法各有优缺点，适用于不同的应用场景。其中，TET 是一种专门针对瞬态信号的分析方法，它能够有效地提取信号中的瞬时变化成分，并将其可视化为二维图像。

本文将深入研究基于 Matlab 的 TET 方法，探讨其原理、实现过程以及在实际应用中的效果，并通过实验验证该方法的有效性。

2. 时频分析理论基础

在深入探讨 TET 之前，有必要简要回顾一下时频分析的基本理论。时频分析的核心思想是将一维时间信号映射到一个二维的时频域中，从而获得信号的联合时频表示。

2.1 短时傅里叶变换 (STFT)

STFT 是最常用的时频分析方法之一。其基本原理是将信号分段，对每一段进行傅里叶变换，然后将所有段的频谱拼接起来形成时频图。STFT 的数学表达式如下：

scss

STFT(t, f) = ∫ x(τ) w(τ-t) e^(-j2πfτ) dτ

其中，x(τ) 是原始信号，w(τ) 是窗函数，t 是时间，f 是频率。STFT 的优点是实现简单，计算效率高，但其时间分辨率和频率分辨率受到窗函数长度的限制，存在时频分辨率的折中问题。

2.2 小波变换 (WT)

小波变换是一种更加灵活的时频分析方法。它使用不同尺度的小波基函数来分解信号，能够在低频部分提供较好的频率分辨率，而在高频部分提供较好的时间分辨率。小波变换的数学表达式如下：

scss

WT(a, b) = ∫ x(t) ψ*_(a,b)(t) dt

其中，x(t) 是原始信号，ψ(t) 是小波基函数，a 是尺度因子，b 是时间平移量。小波变换的优点是能够根据信号的特性自适应地调整时频分辨率，但计算复杂度较高，并且选择合适的小波基函数是一个挑战。

2.3 Wigner-Ville 分布 (WVD)

WVD 是一种理想的时频表示方法，其能够达到最高的时频分辨率。WVD 的数学表达式如下：

scss

WVD(t, f) = ∫ x(t+τ/2) x*(t-τ/2) e^(-j2πfτ) dτ

其中，x(t) 是原始信号，x*(t) 是其复共轭。然而，WVD 的缺点是存在交叉项干扰，特别是在处理多组分信号时，其时频图会变得难以解读。

3. 暂态提取变换 (TET) 原理与实现

3.1 TET 原理

暂态提取变换 (TET) 是一种专门针对瞬态信号的时频分析方法。其核心思想是将信号分解为多个瞬态成分，并将每个瞬态成分的能量分布到时频域中。TET 的基本原理是：首先识别信号中的突变点，即潜在的瞬态事件发生的位置；然后，以这些突变点为中心，定义一个局部时间窗；最后，对每个局部时间窗内的信号进行分析，提取其时频特征。

TET 方法的优势在于，它能够聚焦信号中突变的时间区域，并能有效去除信号中的缓慢变化成分，从而更准确地反映瞬态信号的特征。与 STFT 和 WT 等方法相比，TET 在处理瞬态信号时具有更高的时频分辨率和更清晰的图像。

3.2 TET 实现步骤

基于 Matlab 的 TET 实现过程通常包括以下几个步骤：
