🔥 内容介绍

汽车雷达，作为高级驾驶辅助系统 (ADAS) 和自动驾驶 (Autonomous Driving, AD) 的关键组成部分，承担着感知周围环境、实现车辆安全和高效行驶的重要任务。面对日益复杂的交通环境和不断增长的安全需求，汽车雷达技术正经历着快速的发展和演进。其中，线性调频脉冲 (Linear Frequency Modulated Continuous Wave, LFMCW) 雷达以其高精度、远距离探测能力以及较低的成本，在汽车雷达应用领域占据了主导地位。本文将对基于线性调频脉冲的汽车雷达进行仿真研究，旨在深入理解其工作原理、优化系统参数、并为实际应用提供理论指导。

一、汽车雷达及其重要性

汽车雷达是一种利用电磁波探测周围环境信息的传感器。它通过发射无线电波，接收并分析反射回来的信号，从而获取目标物体的距离、速度、角度等信息。相比于其他传感器，如摄像头和激光雷达，汽车雷达具有以下显著优势：

全天候工作能力：
不受光照条件限制，在黑暗、雾、雨、雪等恶劣天气下依然能够正常工作。
测距能力：
能够提供精确的距离信息，这是基于视觉的传感器难以实现的。
速度测量：
利用多普勒效应，可以精确测量目标物体的相对速度。
抗干扰性：
对光照变化和阴影干扰不敏感，能够更稳定地检测目标。

这些优势使得汽车雷达成为ADAS和自动驾驶系统中不可或缺的传感器。它主要应用于以下几个方面：

自适应巡航控制 (Adaptive Cruise Control, ACC):
自动调整车速，保持与前方车辆的安全距离。
前方碰撞预警 (Forward Collision Warning, FCW):
提前预警潜在的碰撞风险，并采取相应的措施，如自动刹车。
自动紧急刹车 (Automatic Emergency Braking, AEB):
在紧急情况下自动启动刹车，避免或减轻碰撞事故。
盲点监测 (Blind Spot Detection, BSD):
监测车辆后方盲区，提醒驾驶员注意潜在的危险。
变道辅助 (Lane Change Assist, LCA):
辅助驾驶员进行安全的变道操作。

二、线性调频脉冲 (LFMCW) 雷达原理

LFMCW雷达是一种特殊的连续波雷达，其发射信号的频率随着时间呈线性变化，即进行频率调制。其基本工作原理如下：

发射信号: 雷达发射一个频率随时间线性增长或下降的调频连续波信号。
接收信号: 发射的信号遇到目标物体后发生反射，反射信号被雷达接收。由于信号传播需要时间，接收到的信号相对于发射信号存在一个时间延迟 τ。
混频处理: 接收信号与发射信号进行混频处理，得到一个差频信号 (Beat Frequency Signal)。混频器的输出信号包含多个频率分量，经过低通滤波器后，保留下来的主要是差频信号，其频率 f_b 与时间延迟 τ 成正比。
信号处理: 对差频信号进行傅里叶变换 (FFT) 等处理，提取其频率分量 f_b。根据 f_b 和已知参数 k，可以计算出目标物体的距离 R 和速度 v。

LFMCW雷达通过上述过程，能够同时测量目标的距离和速度，并且具有较高的精度。相比于其他雷达技术，它具有以下优势：
- 同时测量距离和速度:
  可以通过一个信号处理过程同时获取距离和速度信息，简化了系统设计。
- 高精度测量:
  可以通过精确控制调频斜率 k 和信号处理算法来提高测量精度。
- 低成本:
  硬件结构相对简单，成本较低，适合大规模生产。

三、基于MATLAB的LFMCW雷达仿真模型

为了深入理解LFMCW雷达的工作原理并验证其性能，我们使用MATLAB软件搭建一个简单的LFMCW雷达仿真模型。该模型主要包含以下几个模块：

信号生成模块:
生成LFMCW发射信号，包括设定中心频率、调频斜率、脉冲宽度、脉冲重复频率等参数。
目标模拟模块:
模拟多个目标物体，包括设定目标的距离、速度、反射系数等参数。
信号传播模块:
模拟信号在空间中的传播过程，包括考虑信号衰减、多普勒效应等因素。
接收机模块:
模拟接收机接收到的信号，包括添加噪声、混频、滤波等处理。
信号处理模块:
对接收到的信号进行处理，包括FFT、峰值检测、距离和速度估计等。
结果显示模块:

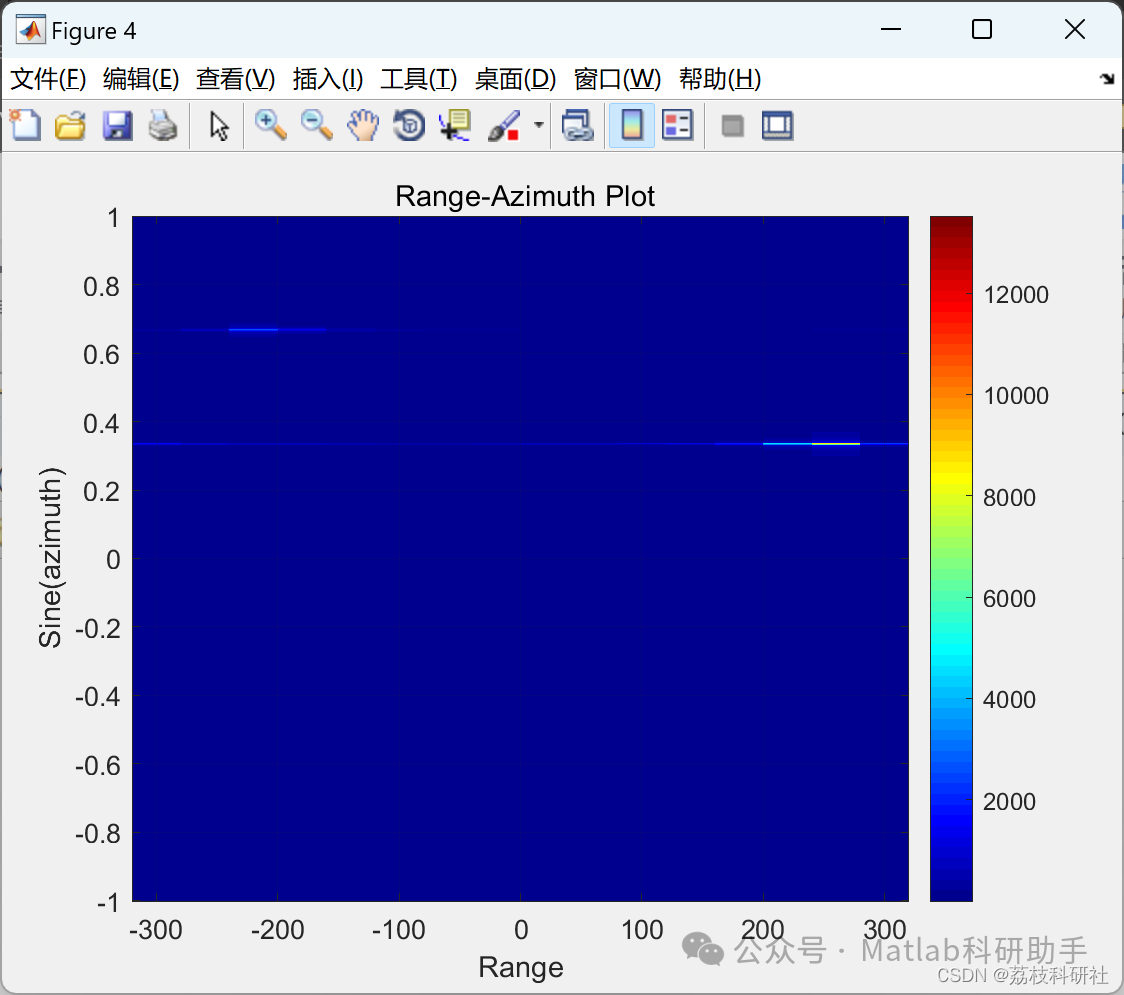

将仿真结果以图形化的方式显示出来，包括距离-多普勒图 (Range-Doppler Map)。

在仿真模型中，我们可以通过调整各种参数来研究其对雷达性能的影响。例如，我们可以研究调频斜率 k 对距离分辨率的影响，脉冲宽度对最大探测距离的影响，以及噪声对测量精度的影响。

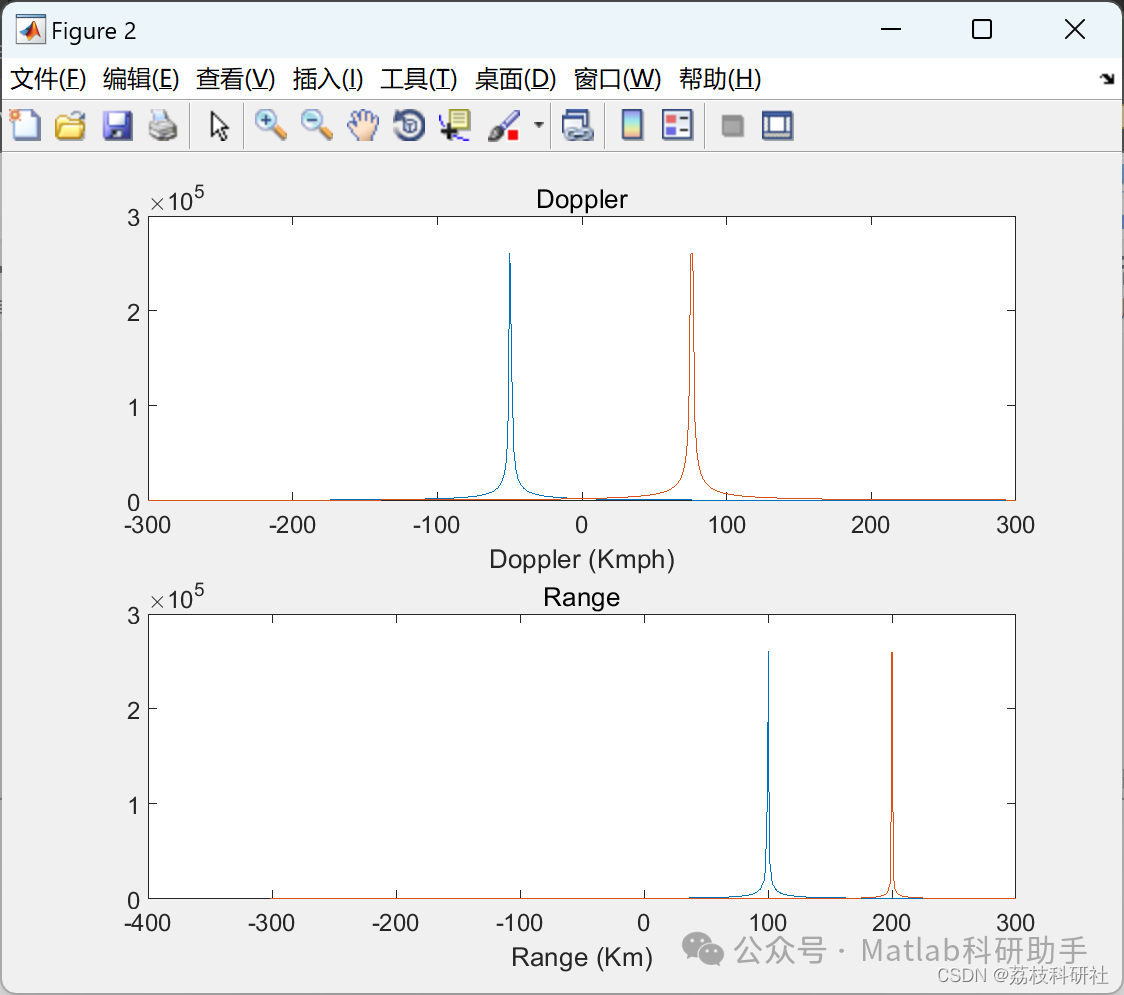

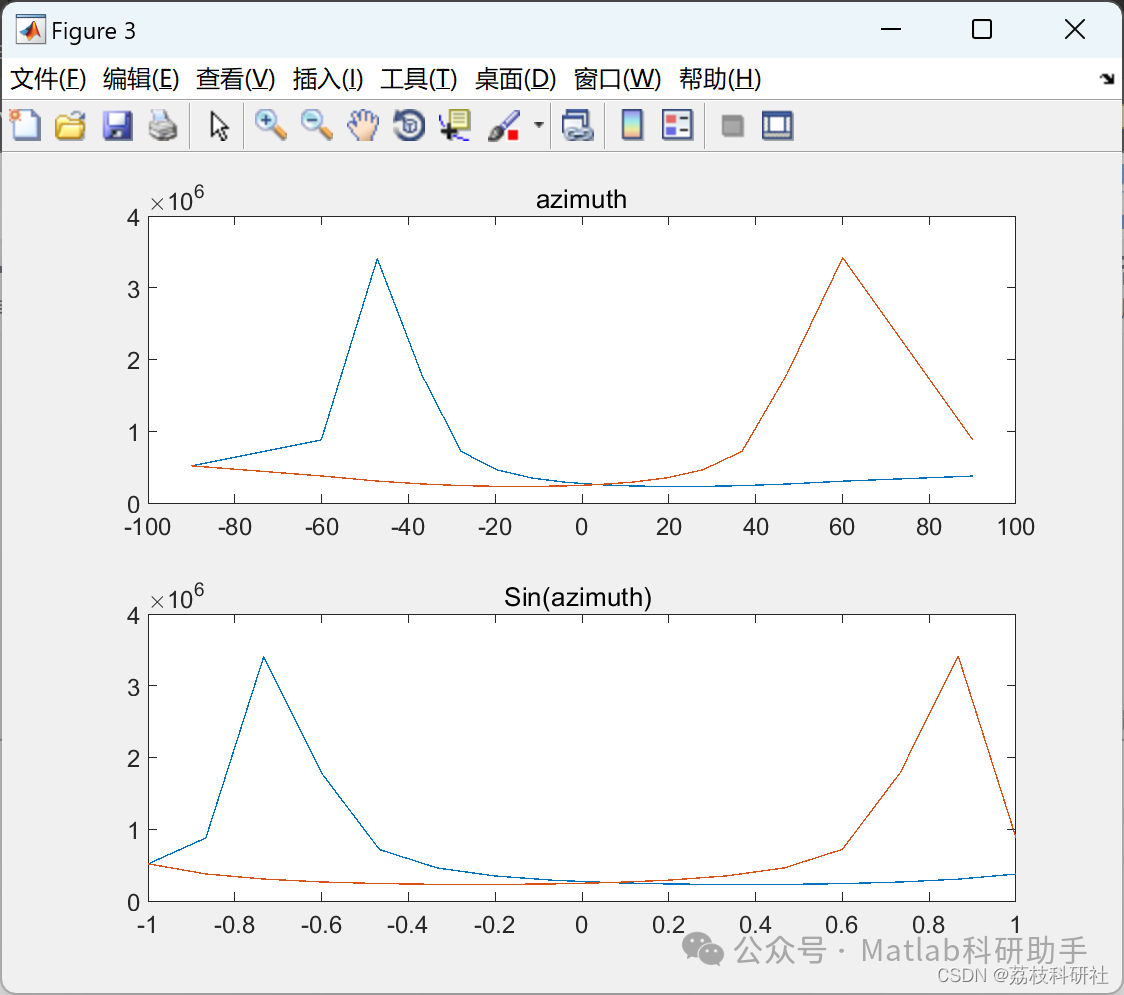

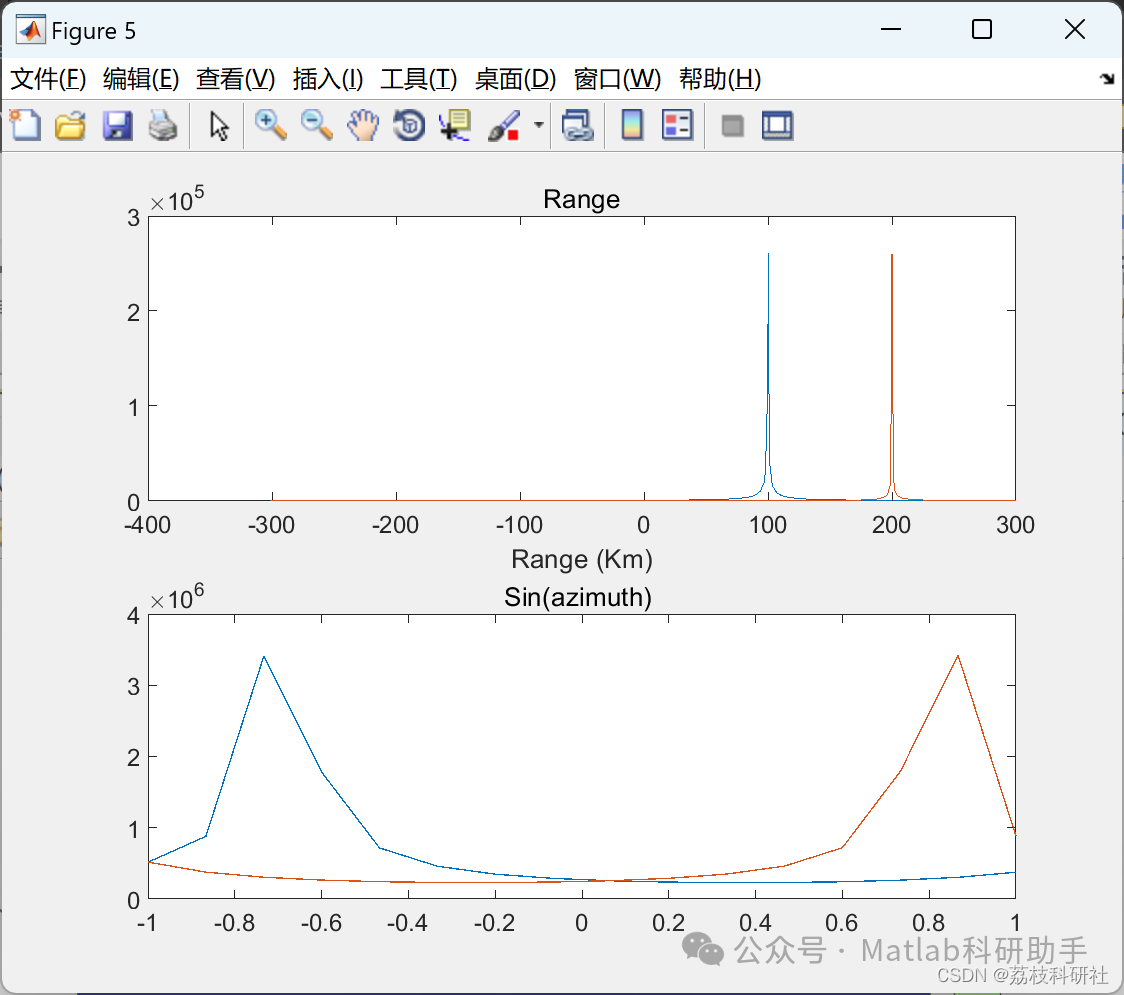

四、仿真结果与分析

通过仿真实验，我们得到以下结果：

距离分辨率:
距离分辨率与调频斜率 k 成反比。增加调频斜率可以提高距离分辨率，但同时也会降低最大探测距离。
最大探测距离:
最大探测距离与发射功率、接收机灵敏度、目标反射系数等因素有关。增加发射功率可以提高最大探测距离，但同时也会增加功耗和电磁干扰。
速度分辨率:
速度分辨率与信号处理时间有关。增加信号处理时间可以提高速度分辨率，但同时也会增加计算复杂度。
噪声影响:
噪声会对测量精度产生影响。可以通过采用合适的滤波算法和信号处理技术来降低噪声的影响。
多目标分辨:
仿真结果表明，LFMCW雷达可以通过信号处理算法实现多目标分辨，即使多个目标距离很近，也能被有效区分。距离-多普勒图能够清晰地显示出不同目标的距离和速度信息。

通过对仿真结果的分析，我们可以更深入地理解LFMCW雷达的工作原理，并优化系统参数，以满足实际应用的需求。例如，在高速公路上行驶的车辆，需要具有较大的探测距离和较高的速度分辨率；而在城市道路上行驶的车辆，则需要具有较高的距离分辨率和较强的抗干扰能力。

五、未来发展方向

随着自动驾驶技术的不断发展，汽车雷达技术也将面临新的挑战和机遇。未来的发展方向主要包括以下几个方面：

高分辨率雷达:
传统的汽车雷达分辨率较低，难以区分细小的目标物体。为了提高感知精度，需要发展高分辨率雷达，例如基于MIMO (Multiple-Input Multiple-Output) 技术的雷达。
智能化雷达:
未来的汽车雷达将不仅仅是一个传感器，而是一个具有智能功能的设备。它可以根据周围环境的变化，自动调整工作参数，并进行目标识别和跟踪。
融合感知:
汽车雷达需要与其他传感器，如摄像头、激光雷达等进行融合，以实现更全面、更可靠的感知能力。
抗干扰技术:
随着汽车数量的增加，电磁干扰问题将越来越严重。需要发展新的抗干扰技术，以保证汽车雷达的正常工作。
芯片化和小型化:
为了降低成本和提高集成度，需要将汽车雷达集成到芯片上，并实现小型化。

六、结论

本文对基于线性调频脉冲的汽车雷达进行了仿真研究。通过搭建MATLAB仿真模型，深入理解了LFMCW雷达的工作原理，分析了各种参数对雷达性能的影响，并验证了其在汽车应用中的可行性。仿真结果表明，LFMCW雷达具有高精度、远距离探测能力以及较低的成本，是一种很有前景的汽车雷达技术。随着技术的不断发展，汽车雷达将在未来的自动驾驶系统中发挥更加重要的作用。本文的研究成果可以为汽车雷达的设计、优化和应用提供理论指导，并为进一步的研究奠定基础。
