【双极PWM开关全桥逆变器】基于PWM的全桥逆变器，采用MOSFET用于调制指数、开关频率和滤波器设计的影响研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

全桥逆变器作为一种重要的电力电子变换器，广泛应用于交流电机驱动、不间断电源(UPS)、有源电力滤波器(APF)等领域。本文深入研究基于脉冲宽度调制(PWM)的全桥逆变器，重点分析MOSFET作为开关器件时，调制指数、开关频率以及滤波器设计对逆变器性能的影响。文章首先简要介绍全桥逆变器的工作原理和PWM调制策略，然后针对不同调制指数、开关频率下逆变器的输出特性进行仿真分析，最后详细探讨滤波器参数选择对谐波抑制效果的影响，并提出相应的优化建议。

关键词： 全桥逆变器; 脉冲宽度调制(PWM); MOSFET; 调制指数; 开关频率; 滤波器设计

引言

随着电力电子技术的飞速发展，逆变器作为直流电能转换为交流电能的关键设备，在各个领域发挥着越来越重要的作用。全桥逆变器因其电路结构简单、效率高、控制灵活等优点，成为一种常用的逆变拓扑结构。现代全桥逆变器通常采用脉冲宽度调制(PWM)技术，通过调节开关管的占空比来实现对输出电压的精确控制。

在基于PWM的全桥逆变器设计中，功率器件的选择至关重要。金属氧化物半导体场效应晶体管(MOSFET)由于其开关速度快、导通电阻小、易于驱动等优点，被广泛应用于低压、中功率的全桥逆变器中。然而，MOSFET的开关特性和电路参数的合理选择，直接影响到逆变器的输出性能、效率和可靠性。本文将以MOSFET作为开关器件的全桥逆变器为研究对象，深入探讨调制指数、开关频率和滤波器设计对逆变器性能的影响，为优化逆变器设计提供理论依据和实践指导。

1. 全桥逆变器的工作原理和PWM调制策略

全桥逆变器由四个开关管(通常是MOSFET)组成一个桥式电路，将直流电源转换为交流电源。 图1所示为典型全桥逆变器的电路结构。通过控制四个开关管的通断状态，可以实现输出电压的正负切换，从而产生交流电压。

[这里应插入全桥逆变器电路图]

常见的PWM调制策略包括单极性调制和双极性调制。本文重点关注双极性调制，其原理是：桥臂的上、下两个开关管轮流导通，使得输出电压在正、负直流电压之间切换。通过改变占空比，即开关管导通的时间比例，可以控制输出电压的幅值和频率。

PWM调制产生的输出电压并非理想的正弦波，而是包含大量的谐波成分。这些谐波会对电网产生污染，降低设备的运行效率，甚至造成设备损坏。因此，必须采取有效的滤波措施来抑制谐波。

2. 调制指数对逆变器输出特性的影响

调制指数(Modulation Index, Ma)定义为控制信号幅值与载波信号幅值之比。 在PWM调制中，调制指数直接影响输出电压的幅值和线性度。

• Ma < 1:

   当调制指数小于1时，输出电压的幅值与调制指数呈线性关系。 这种情况下，逆变器工作在线性调制区，输出电压的线性度好，谐波含量较低。 但输出电压的最大幅值受到限制。

• Ma = 1:

   当调制指数等于1时，输出电压达到最大值，逆变器工作在临界状态。

• Ma > 1:

   当调制指数大于1时，逆变器进入过调制区。 此时，输出电压的线性关系遭到破坏，输出电压的波形畸变严重，谐波含量显著增加。

为了保证逆变器的输出性能，通常选择合适的调制指数，使其工作在线性调制区或者接近临界状态。 在实际应用中，可以通过调整控制信号的幅值来控制调制指数。

3. 开关频率对逆变器性能的影响

开关频率(Switching Frequency, Fs)是指开关管在一个周期内的开关次数。 开关频率的选择对逆变器的性能有着重要的影响：

• 高开关频率:

   高开关频率可以提高PWM的分辨率，减小输出电压的纹波，改善输出电压的波形质量。 此外，高开关频率可以提高系统的动态响应速度，使其能够更快地响应负载的变化。 然而，高开关频率也会带来额外的开关损耗，降低逆变器的效率，并增加电磁干扰(EMI)。

• 低开关频率:

   低开关频率可以降低开关损耗，提高逆变器的效率。 但同时也会降低PWM的分辨率，增加输出电压的纹波，恶化输出电压的波形质量。 此外，低开关频率会降低系统的动态响应速度。

因此，在实际应用中，需要在开关损耗和输出性能之间进行权衡，选择合适的开关频率。 开关频率的选择还受到功率器件(如MOSFET)的开关速度限制。 需要选择开关速度足够快的MOSFET，以保证逆变器的正常工作。

4. 滤波器设计对谐波抑制效果的影响

由于PWM调制产生的输出电压含有大量的谐波成分，因此必须采取有效的滤波措施来抑制谐波，提高输出电压的质量。 常用的滤波器类型包括LC滤波器和LCL滤波器。

• LC滤波器:

   LC滤波器由电感(L)和电容(C)组成，通过利用电感对高频电流的抑制作用和电容对高频电压的旁路作用，来滤除谐波成分。 LC滤波器的设计需要选择合适的电感值和电容值，以达到最佳的谐波抑制效果。 电感值的选择需要考虑纹波电流的大小和系统的响应速度，电容值的选择需要考虑谐波抑制效果和成本。

• LCL滤波器:

   LCL滤波器相比LC滤波器具有更好的谐波抑制效果，但同时也更加复杂。 LCL滤波器由两个电感和一个电容组成，通过精心设计滤波器参数，可以实现更有效的谐波抑制。 然而，LCL滤波器容易产生谐振，需要采取额外的阻尼措施来抑制谐振。

滤波器参数的选择对谐波抑制效果至关重要。 在进行滤波器设计时，需要考虑以下因素：

• 开关频率:

   开关频率越高，滤波器对高频谐波的抑制效果越好。

• 负载阻抗:

   负载阻抗的变化会影响滤波器的谐振频率和谐波抑制效果。

• 谐波含量:

   输出电压中谐波含量越高，需要的滤波效果越强。

可以通过仿真软件(如MATLAB/Simulink)对滤波器进行仿真分析，优化滤波器参数，以达到最佳的谐波抑制效果。

5. 结论与展望

本文对基于PWM的全桥逆变器进行了深入研究，重点分析了MOSFET调制指数、开关频率和滤波器设计对逆变器性能的影响。 研究结果表明，合理选择调制指数、开关频率和滤波器参数，可以优化逆变器的输出性能、效率和可靠性。

未来的研究方向可以包括：

• 新型PWM调制策略:

   研究具有更优越性能的新型PWM调制策略，如空间矢量调制(SVM)等。

• 高效MOSFET驱动电路:

   设计高效的MOSFET驱动电路，以降低开关损耗。

• 智能滤波器设计:

   研究自适应滤波器，根据负载变化自动调节滤波器参数，以实现最佳的谐波抑制效果。

• 新型拓扑结构:

   探索新型逆变器拓扑结构，以提高逆变器的效率和功率密度。

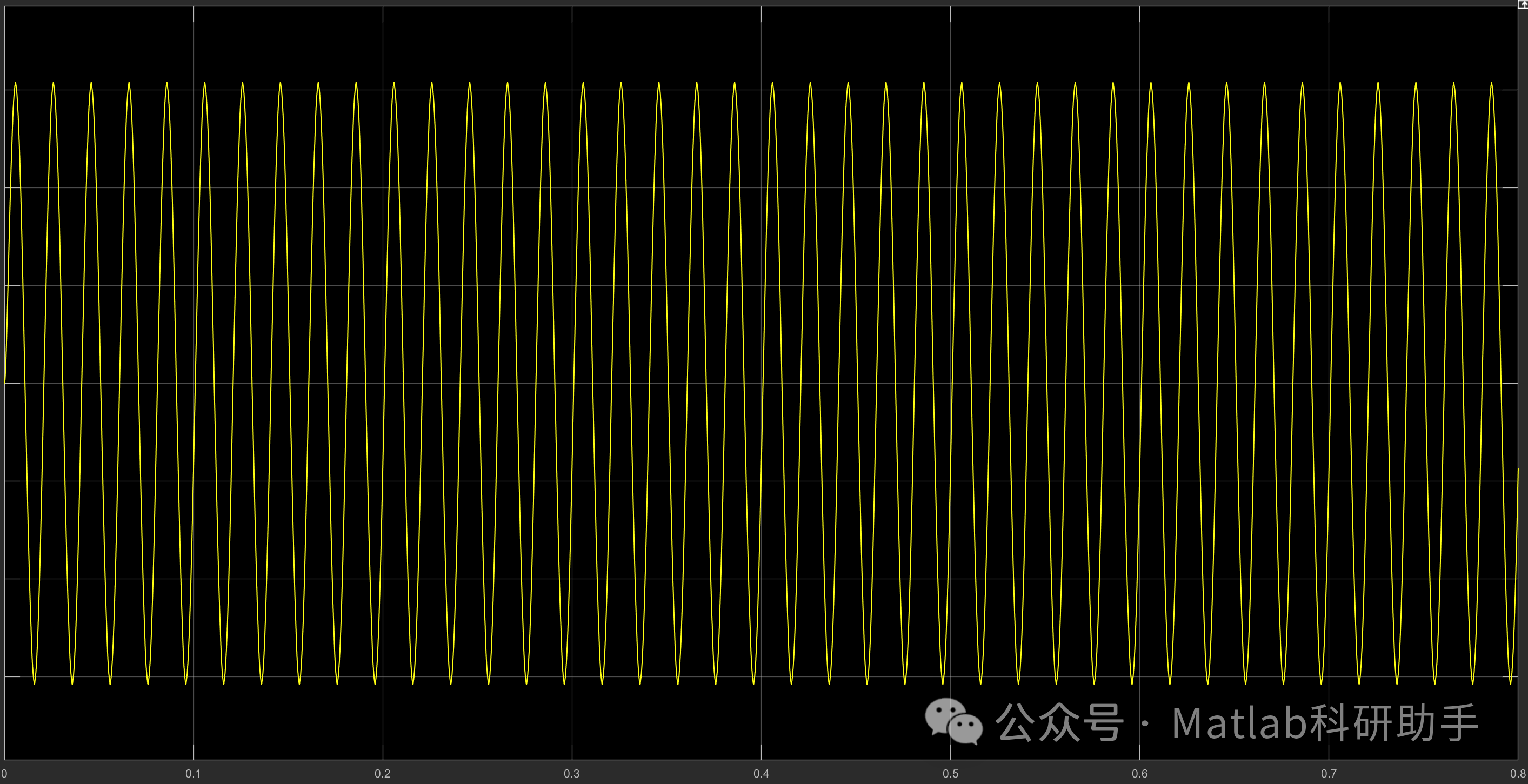

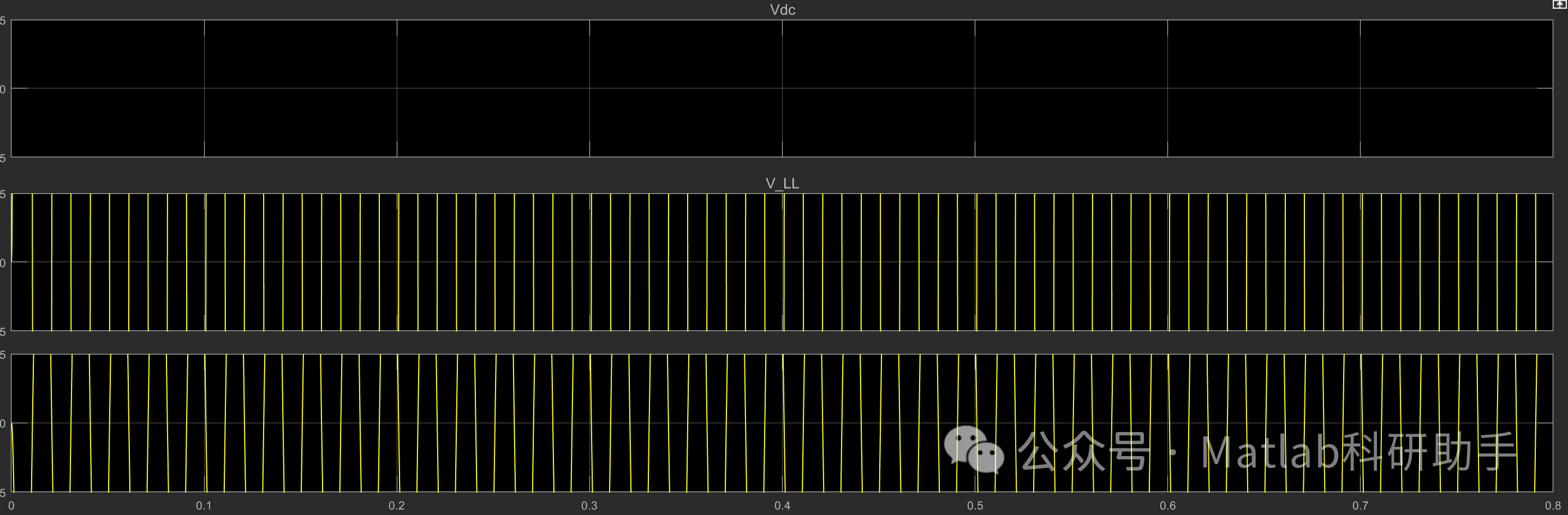

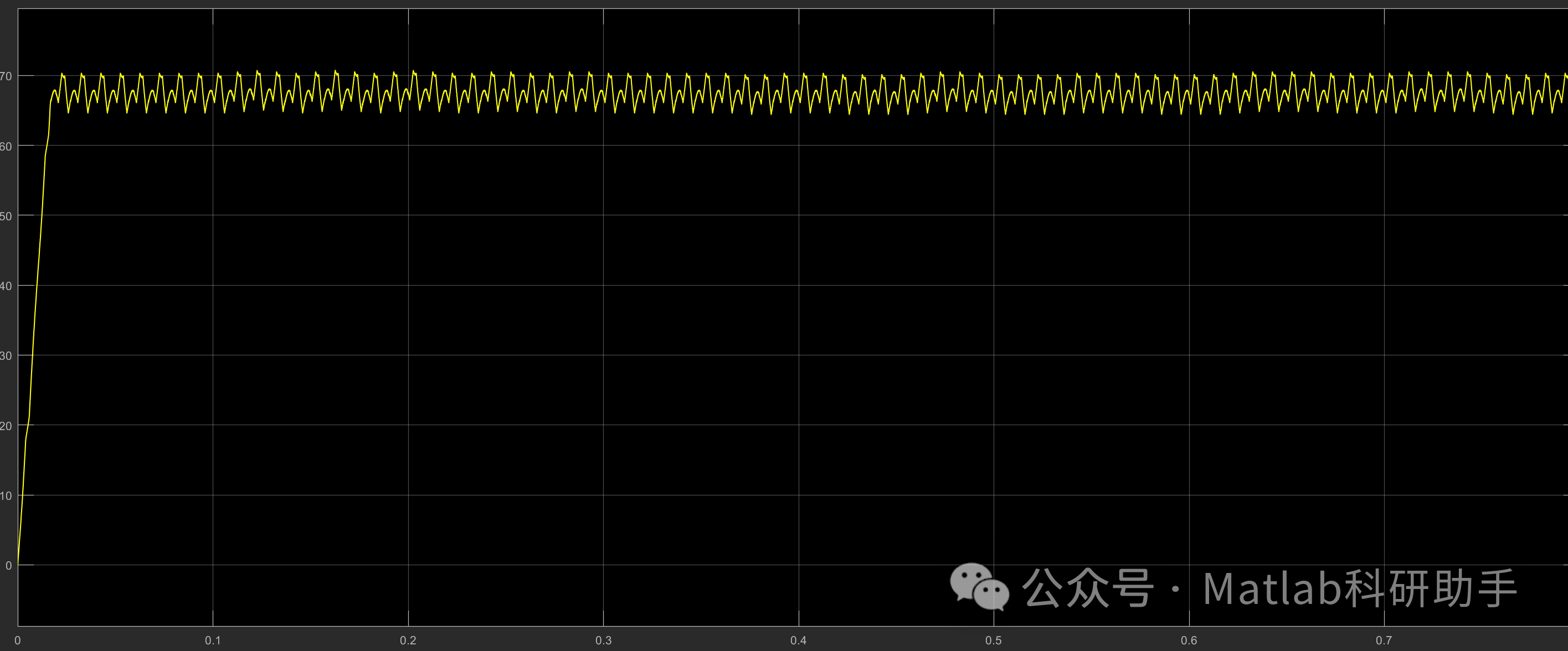

⛳️ 运行结果

🔗 参考文献

[1] 于飞,张晓锋,王素华,等.空间矢量PWM的比较分析[J].武汉理工大学学报：交通科学与工程版, 2006, 30(1):4.DOI:10.3963/j.issn.2095-3844.2006.01.014.

[2] 刘德意.三相电压型PWM整流器的双闭环滑模控制研究[D].湖南科技大学[2025-04-04].

[3] 于飞,张晓锋,李槐树,等.五相逆变器的空间矢量PWM控制[J].中国电机工程学报, 2005, 25(9):7.DOI:10.3321/j.issn:0258-8013.2005.09.008.
