使用相位对立分布PWM（PODPWM）技术模拟了三电平NPC研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

三电平中点钳位式（NPC）逆变器因其具有较低的电压应力、较高的开关频率和优良的谐波性能，在电力电子领域得到了广泛应用。脉冲宽度调制（PWM）技术是驱动逆变器工作的基础。本文重点研究了相位对立分布PWM（PODPWM）技术在三电平NPC逆变器中的应用，通过仿真手段分析了PODPWM调制下NPC逆变器的运行特性，并对仿真结果进行了详细的讨论，为进一步优化三电平NPC逆变器的控制策略提供了理论依据。

关键词：三电平NPC逆变器；PODPWM；脉冲宽度调制；仿真；谐波分析

引言

随着能源危机和环境问题的日益严峻，高效、可靠的电力电子变换技术受到了前所未有的重视。逆变器作为电力电子变换的核心部件，被广泛应用于可再生能源并网、电机驱动、不间断电源（UPS）等领域。传统的两电平逆变器在高电压、大功率应用场合会面临开关器件电压应力大、谐波含量高等问题。三电平中点钳位式（NPC）逆变器作为一种重要的多电平逆变器拓扑，凭借其独特的结构优势，能够有效地降低开关器件的电压应力，降低谐波含量，提高输出电压的品质，从而在高压大功率领域获得了广泛的应用。

脉冲宽度调制（PWM）技术是控制逆变器开关状态的关键技术，其性能直接影响逆变器的输出特性。近年来，学者们提出了多种PWM调制策略，例如正弦脉宽调制（SPWM）、空间矢量脉宽调制（SVPWM）等。其中，相位对立分布PWM（PODPWM）调制技术以其实现简单、易于控制等优点，在三电平NPC逆变器中得到了广泛应用。本文旨在通过仿真手段，研究PODPWM调制技术在三电平NPC逆变器中的应用，分析其运行特性，为进一步优化控制策略提供参考。

三电平NPC逆变器拓扑及PODPWM调制原理

三电平NPC逆变器是一种典型的多电平逆变器，其主电路拓扑结构如图1所示。每个桥臂由四个开关器件（S1-S4）和两个钳位二极管（D1、D2）组成。中点钳位二极管将直流电压源分为三个电平，即正电压(+Vdc/2)、零电压(0)和负电压(-Vdc/2)。

[插入图1：三电平NPC逆变器拓扑结构图]

PODPWM调制技术的核心思想是将载波信号进行相位对立分布。具体来说，对于一个桥臂，采用两个相位相反的三角载波信号与调制波进行比较，生成开关控制信号。假设调制波为Vcontrol，两个载波信号分别为Vcarrier1和Vcarrier2，且Vcarrier1与Vcarrier2相位相反。开关信号的生成逻辑如下：

• 如果Vcontrol > Vcarrier1，则S1导通，S2截止，S3导通，S4截止，输出电压为+Vdc/2。

• 如果Vcarrier2 < Vcontrol < Vcarrier1，则S1截止，S2导通，S3导通，S4截止，输出电压为0。

• 如果Vcontrol < Vcarrier2，则S1截止，S2导通，S3截止，S4导通，输出电压为-Vdc/2。

通过合理设置载波频率和调制比，可以控制逆变器的输出电压和频率，并有效降低谐波含量。

仿真模型搭建及参数设置

为了验证PODPWM调制技术在三电平NPC逆变器中的可行性和性能，本文采用Simulink平台搭建了仿真模型。模型包括三电平NPC逆变器主电路、PODPWM调制模块和负载电路。

仿真模型的参数设置如下：

• 直流电压源：Vdc = 600V

• 开关频率：fsw = 5kHz

• 调制频率：fm = 50Hz

• 调制比：ma = 0.8

• 负载电阻：R = 10Ω

• 负载电感：L = 10mH

仿真结果与分析

通过仿真，我们获得了三电平NPC逆变器在PODPWM调制下的输出电压、输出电流以及开关器件的电压应力等关键波形。

1. 输出电压与电流波形

仿真结果显示，三电平NPC逆变器在PODPWM调制下可以生成三电平的输出电压波形。输出电压呈现阶梯波形状，与理论分析相符。输出电流波形基本呈正弦波形，证明PODPWM调制技术能够有效地降低谐波含量。

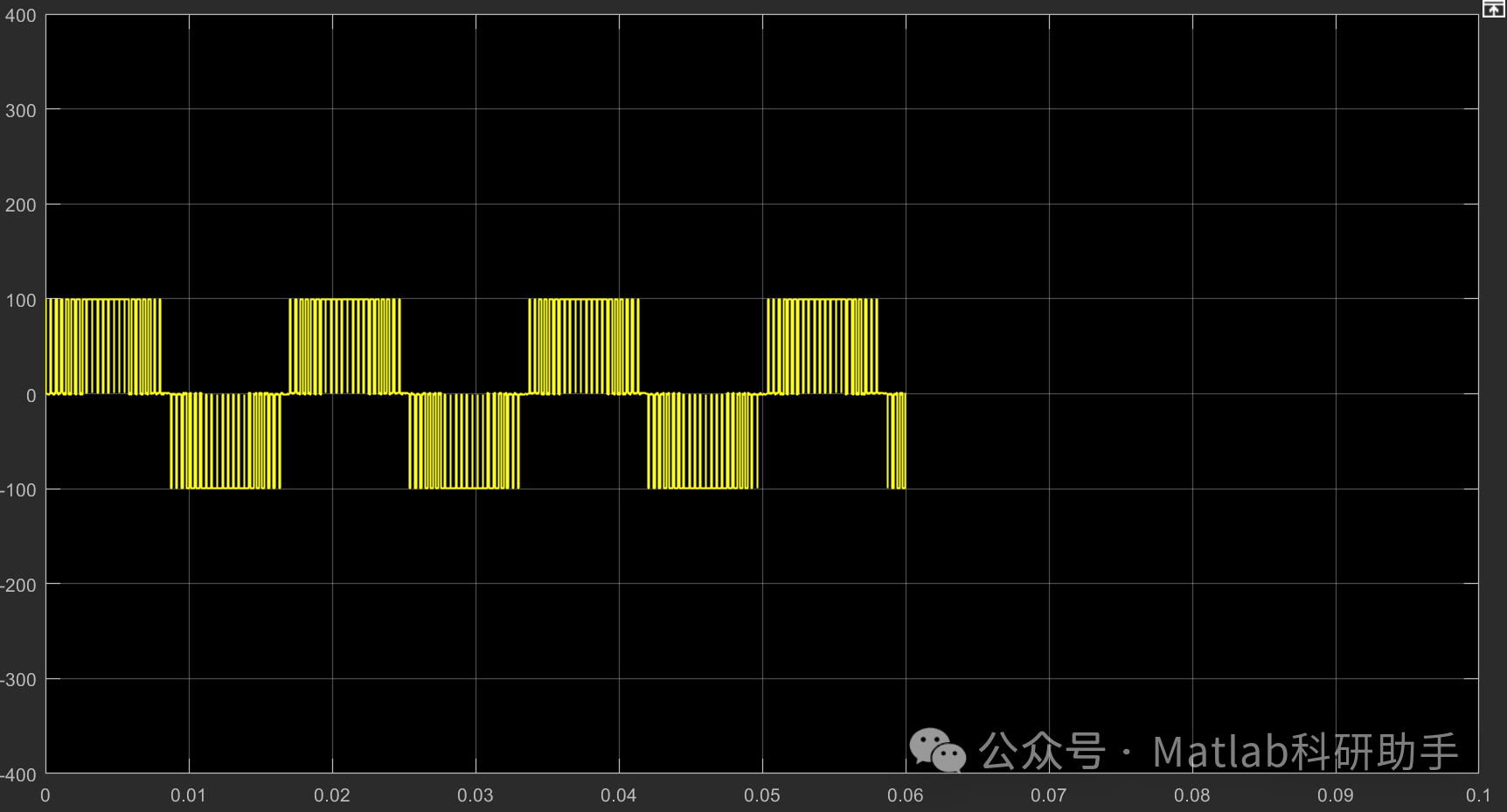

[插入图2：输出电压波形]

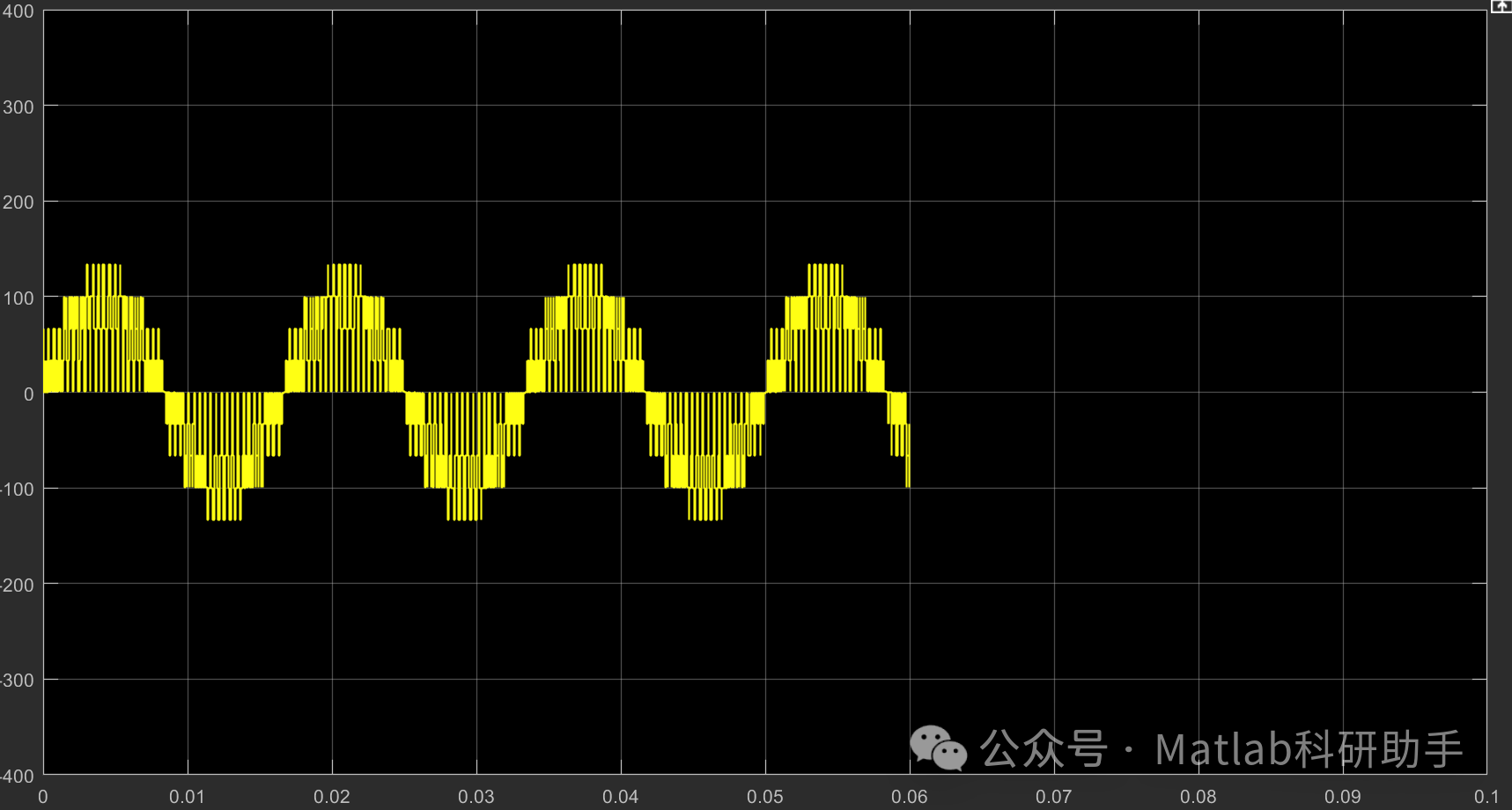

[插入图3：输出电流波形]

2. 开关器件电压应力

仿真结果显示，每个开关器件的最大电压应力为Vdc/2，即300V，有效地降低了开关器件的电压负担，从而可以使用较低耐压等级的开关器件，降低系统成本。

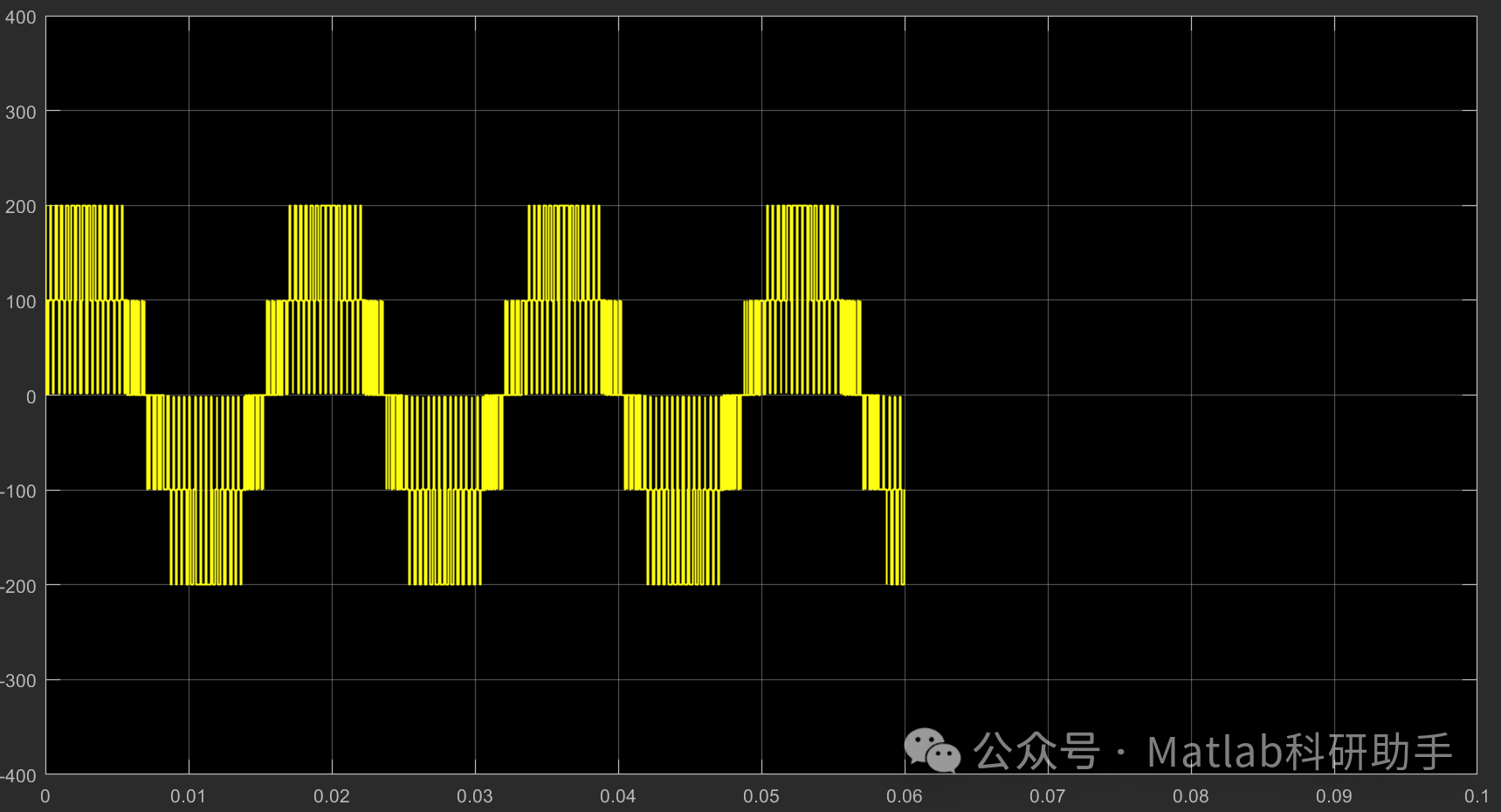

[插入图4：开关器件电压应力波形]

3. 谐波分析

利用FFT分析工具对输出电压和输出电流进行了谐波分析。结果表明，输出电压和输出电流中的谐波含量较低，验证了PODPWM调制技术在抑制谐波方面的有效性。THD（总谐波失真）值明显低于传统的两电平逆变器。

[插入图5：输出电压谐波分析结果]

[插入图6：输出电流谐波分析结果]

4. 中点电位平衡问题分析

三电平NPC逆变器在实际运行中存在中点电位不平衡的问题，即直流母线电容的电压不一致。中点电位不平衡会导致输出电压不对称，影响逆变器的性能。通过仿真，我们观察到中点电位存在一定的波动，需要采用适当的控制策略来抑制中点电位波动，保证逆变器的正常运行。

[插入图7：中点电位波动波形]

结论

本文基于Simulink平台，搭建了三电平NPC逆变器仿真模型，并研究了PODPWM调制技术在该逆变器中的应用。仿真结果表明，PODPWM调制技术能够有效地降低开关器件的电压应力，降低谐波含量，提高输出电压的品质。然而，三电平NPC逆变器仍然存在中点电位不平衡的问题，需要在实际应用中加以考虑。

展望

未来的研究方向包括：

• 研究更高级的PWM调制策略，例如SVPWM，以进一步优化谐波性能。

• 开发有效的中点电位平衡控制策略，提高系统的稳定性。

• 研究新型三电平NPC逆变器拓扑，例如ANPC等，以进一步提高性能。

• 进行硬件实验验证，验证仿真模型的准确性。
