Simulink和PSpice联合仿真流程及遇到的问题（已解决）

软件版本：

matlab2023a

candence 17.4

学习链接：

(34条消息) Pspice和MATLAB-Simulink联合仿真_ALALA6056的博客-CSDN博客

遇到的问题：

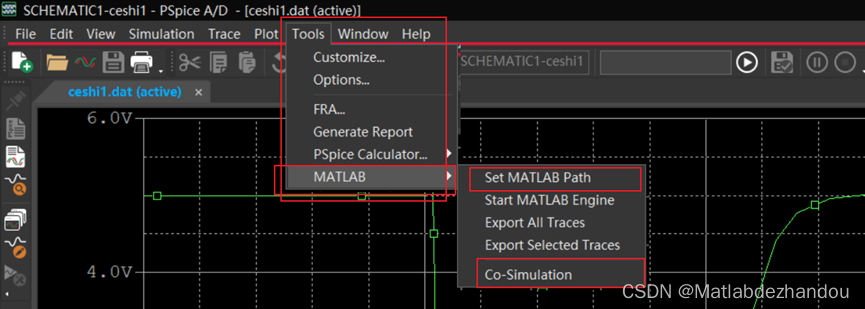

1. 在仿真界面才能找到matlab

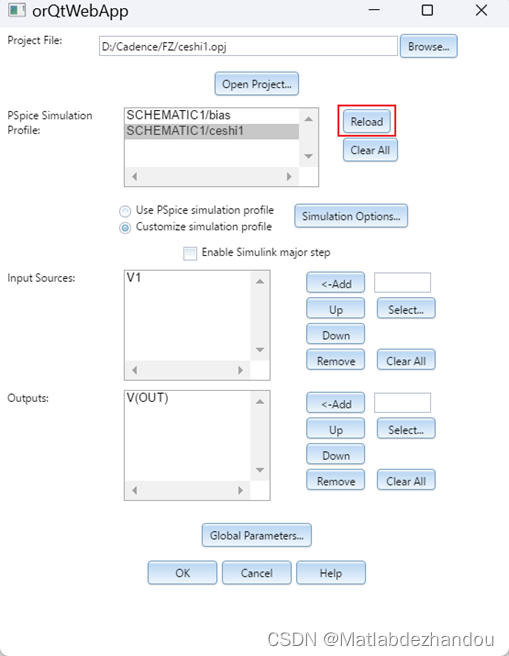

2.  只有通过PSpice的Co-simulation调用Matlab才可以在Simulink中使用Pspice Block模块，双击后打开编辑，当PSpice中的模型更新后点击Reload

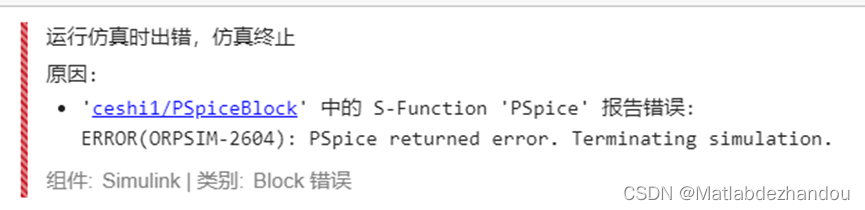

3. 如果出现



   ERROR(ORPSIM-2604): PSpice returned error. Terminating simulation.

   因为是Pspice的返回错误，因此我从这个软件开始排除错误。

解决办法：

安装candence的最新补丁，从吴川斌的博客获取。

安装补丁的流程：

(34条消息) cadence17.2破解后安装HOTFIX的方法_cadence hotfix_-无间豆的博客-CSDN博客

遇到的问题：

1. 我的candence安装是pubkey方法，因此可以利用这个安装，如果是通过阿狸狗安装的candence软件，可以继续利用阿狸狗安装补丁。
2. pubkey_verify程序和pubkey_verify文件在LicenseManager目录下。
3. 链接中缺少关键一步，需要运行SPB_17.4/tools中的ToolsPubkey.bat，运行成功后会自动退出，耐心等待即可。

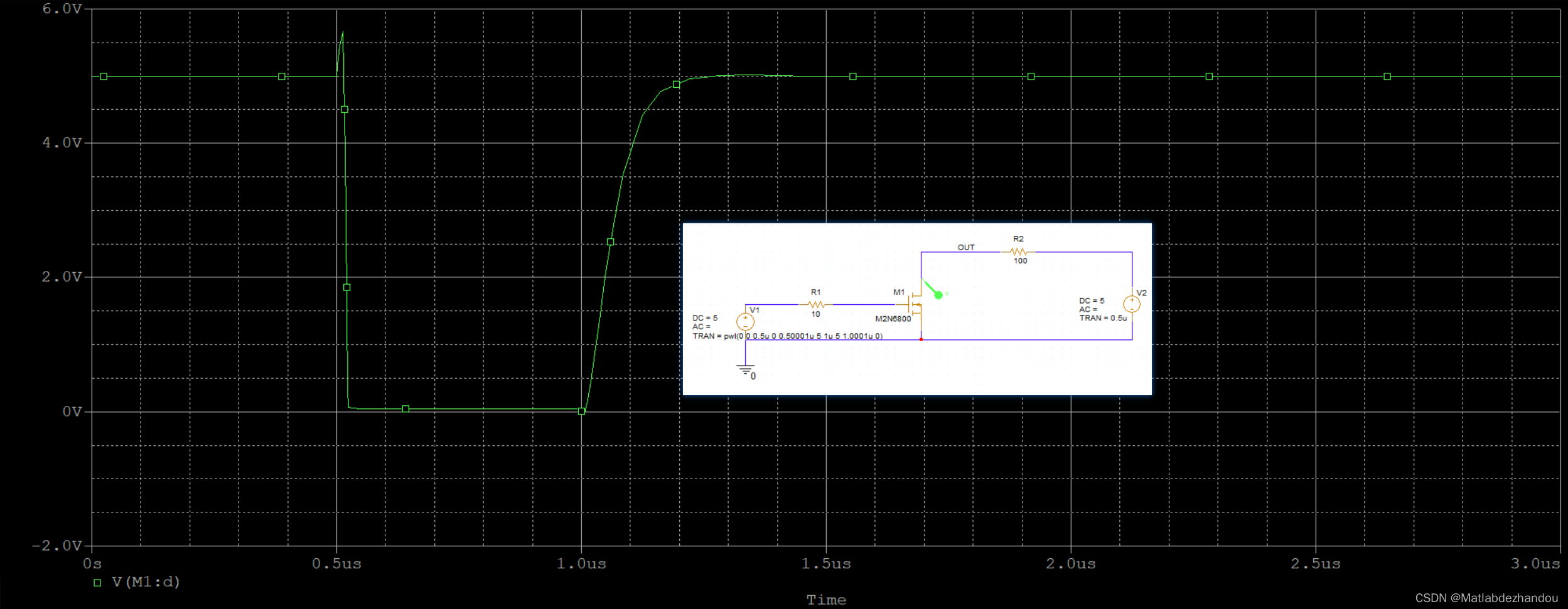

下面是我成功联合仿真的测试结果：
