PSpice和Simulink联合仿真笔记（二）操作说明（附图）

在PSpice和Simulink联合仿真笔记（一）SLPS介绍中已经文字叙述了如何进行联合仿真，现进行具体的操作说明并附上图片，欢迎大家针对联合仿真问题探讨交流。

一、联合仿真准备

MATLAB 2016a/Simulink和Cadence OrCAD 17.2、64位Windows系统

二、SLPS接口配置

第一步：需要在MATLAB中设置路径（Set Path），有两种方法。

方法一：

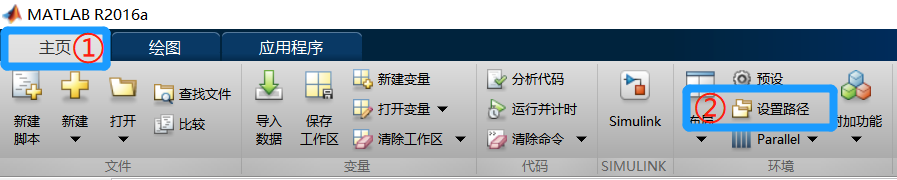

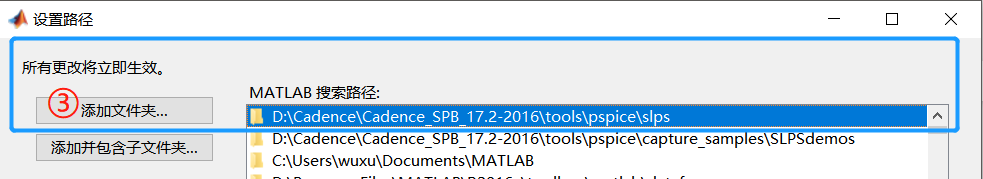

主页->设置路径->添加MATLAB搜索路径，路径设置为<Cadence的安装位置>\tools\pspice\slps

方法二：

设置MATLAB当前位置为<Cadence的安装位置>\tools\pspice\slps  -> 选择slpssetup.p右键运行 ->出现③所示的提示即完成

第二步：设置环境变量

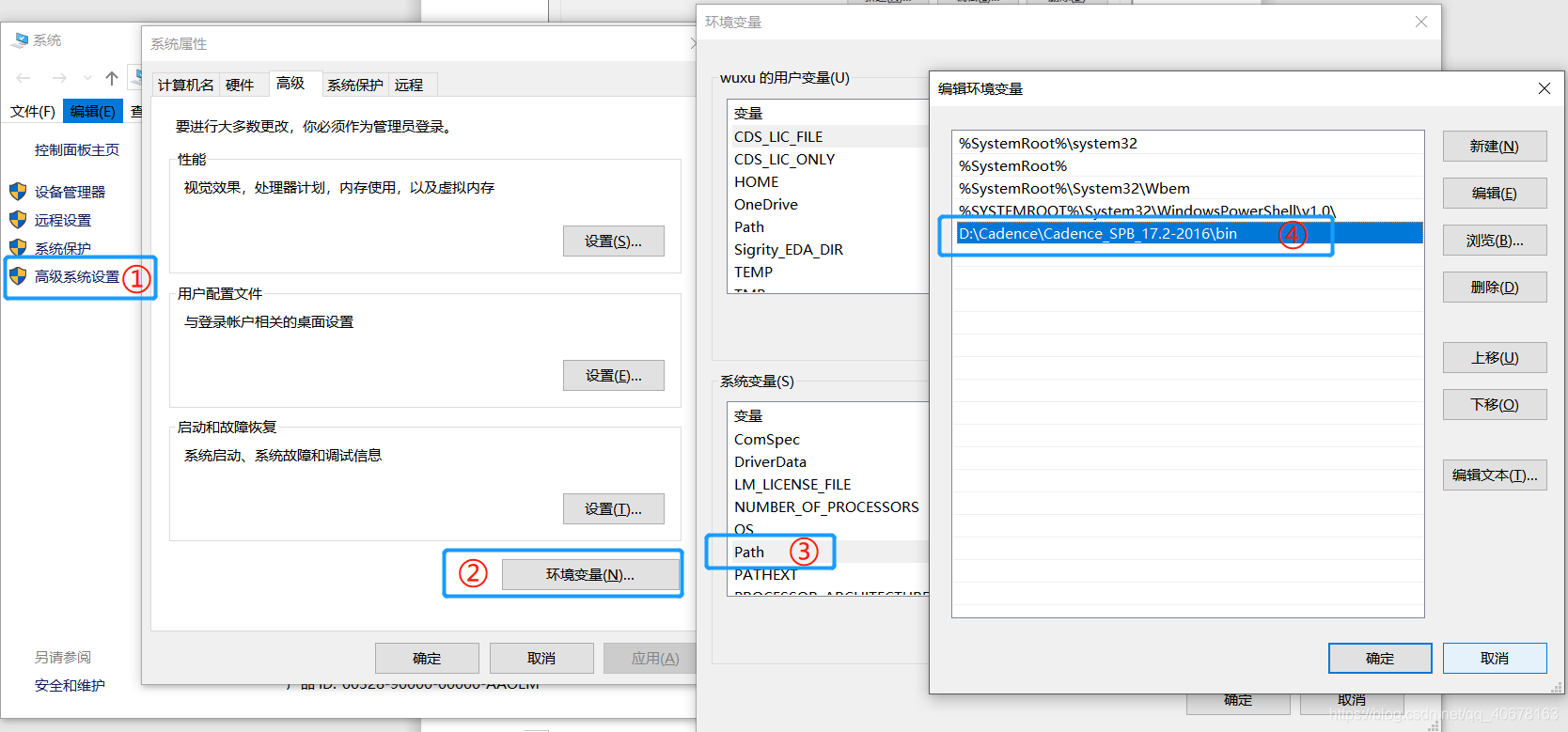

右击 此电脑 选择属性->高级系统配置->环境变量->双击系统变量中的Path->添加<Cadence安装位置>\tools\bin

三、联合仿真

第一步：在Capture中建立简单的RC回路，新建一个Simulink和PSpice联合仿真文件夹并保存在该文件夹，然后进行时域仿真。

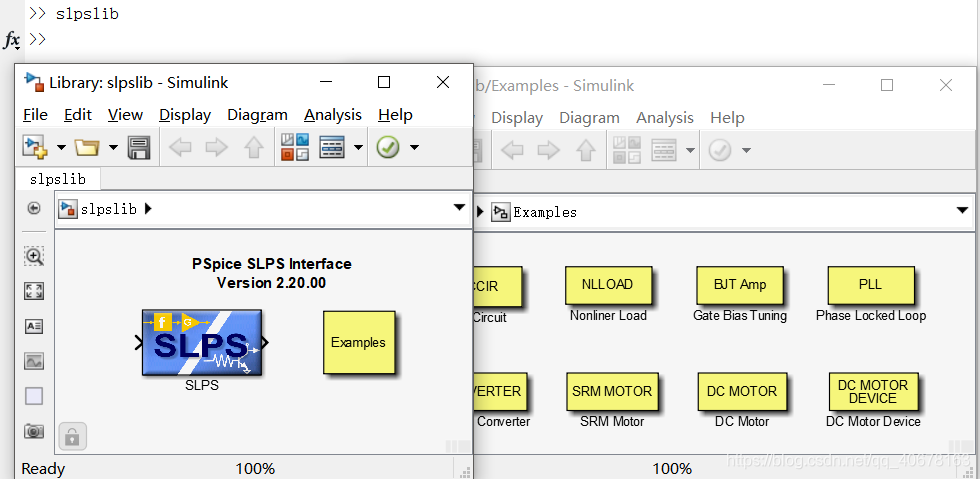

第二步：在MATLAB Command Window输入slpslib，打开SLPS库。

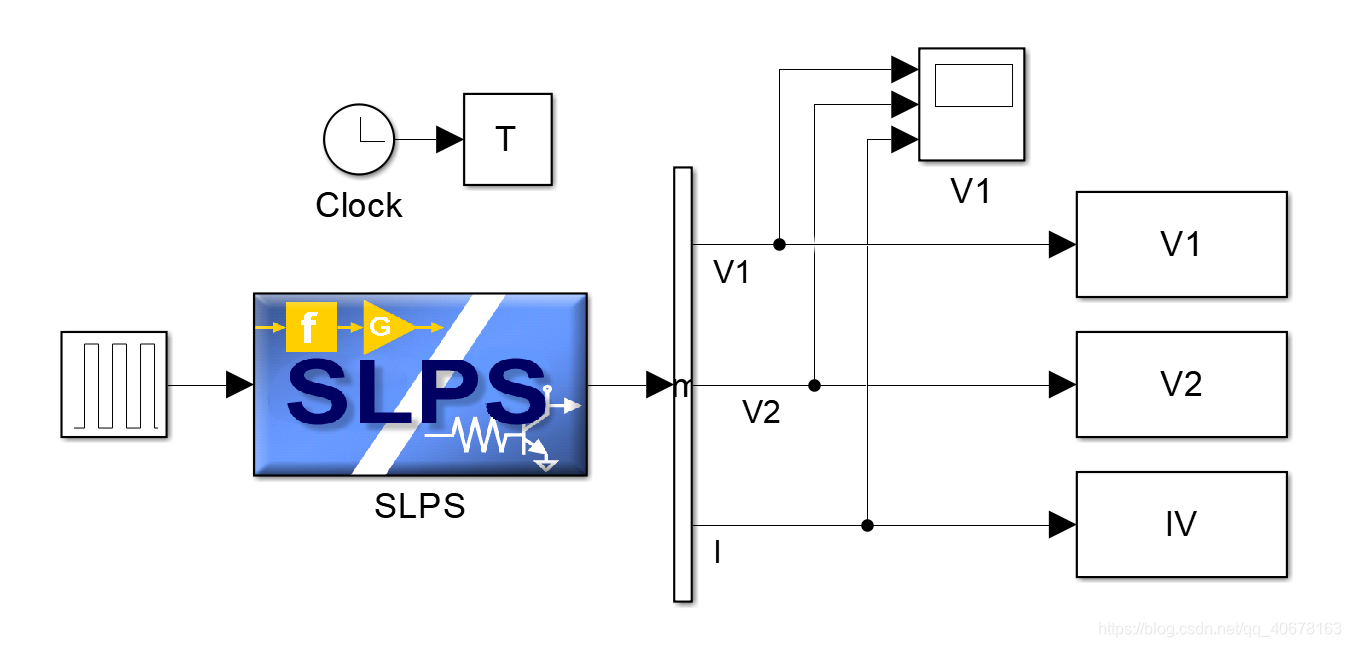

第三步：新建一个Simulink Model。并将SLPS模块拖入新的模型中，然后搭建外围电路。保存在PSpice和Simulink联合仿真的文件夹。

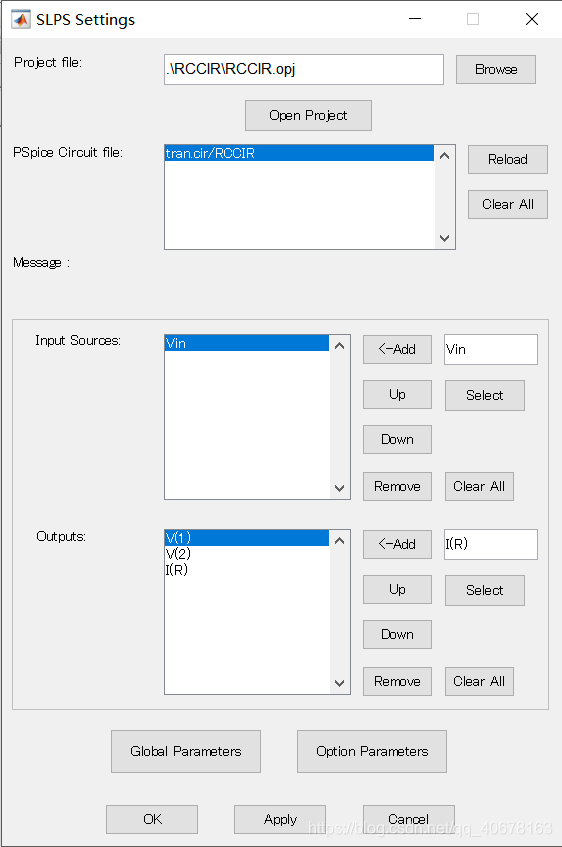

第四步：设置SLPS模块，浏览（Browse）文件夹，选择PSpice的工程文件，系统会自动匹配Circuit file。添加（Add）输入源（Input source）选择Vin和输出（Outputs）V（1）、V（2）、I（R）。Global Parameters 设置PSpice工程文件的全局参数，这里设置的是电容值（cval）Option Parameters中PSpice Data Save Option可以根据需要选择，这里选择None。

第五步：运行Simulink仿真并查看结果。
