PCB封装欣赏了解之旅（上篇）—— 常用元器件

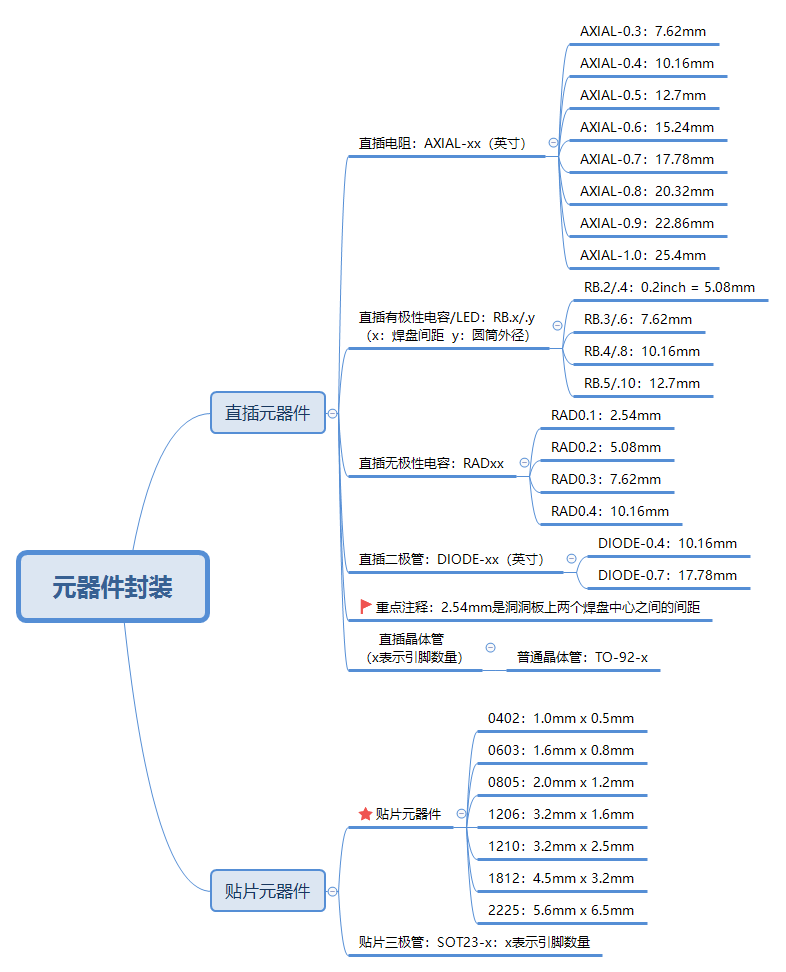

如果你能看懂这张图，拿走不谢！

如果看不太懂，接下来开始跟我踏上PCB封装欣赏之旅吧~

声明：本文中图片全部来源于立创商城！

1. 直插元器件

在了解直插元器件PCB封装的时候，需要记住一个值：2.54mm。

• 这个值是洞洞板/万能板两个孔之间的间距；
• 这个值是面包板两个孔之间的间距；
• 这个值是一排杜邦线之间的间距；

在画直插元件PCB封装的时候，只有一个概念：面包板上插几个孔就画几个！

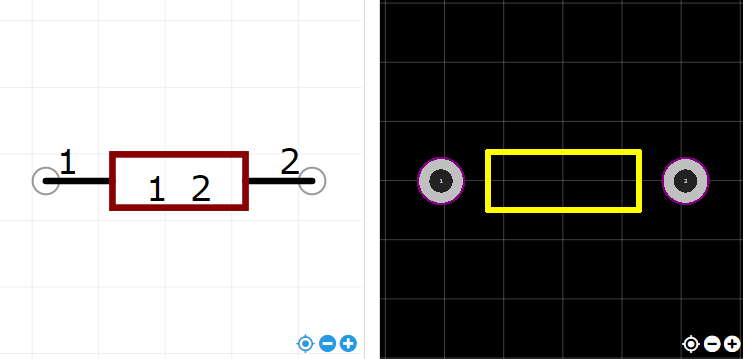

直插电阻

直插电阻长这样，它的封装名称一般是AXIAL-xx，AXIAL意为轴状物体，xx表示两个引脚之间的间距，单位为英寸，通俗的来说：

封装名称	间距	面包板上间距几个孔
AXIAL-0.3	7.62mm	2个
AXIAL-0.4	10.16mm	3个
AXIAL-0.5	12.7mm	4个
AXIAL-0.6	15.24mm	5个
AXIAL-0.7.	17.78mm	6个
AXIAL-0.8	20.32mm	7个
AXIAL-0.9	22.86mm	8个
AXIAL-1.0	25.4mm	9个

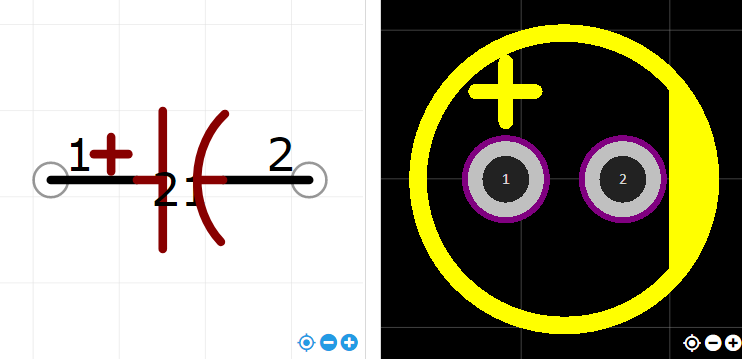

直插有极性电容/直插LED

直插有极性电容以电解电容为例，它的封装名称一般是RB.x/.y，x表示两个引脚之间的间距，y表示这个圆柱体外径，单位为英寸，通俗的来说：

封装名称	引脚之间间距	面包板上间距几个孔
RB.2/.4	5.08mm	1个
RB.3/.6	7.62mm	2个
RB.4/.8	10.16mm	3个
RB.5/.10	12.7mm	4个

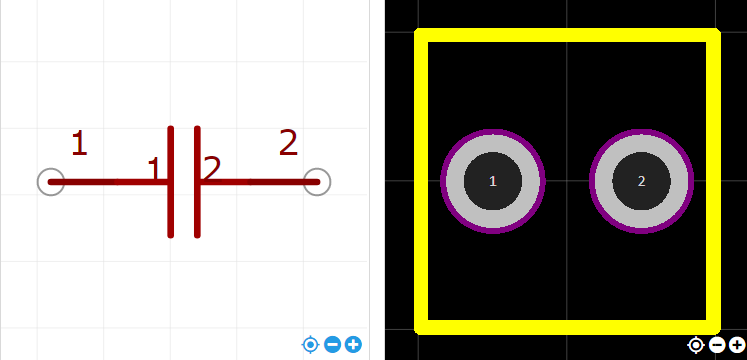

直插无极性电容

直插无极性电容以瓷片电容为例，它的封装名称一般是RAD-xx，xx表示两个引脚之间的间距，单位为英寸，通俗的来说：

封装名称	引脚之间间距	面包板上间距几个孔
RAD0.1	2.54mm	0个（相邻）
RAD0.2	5.08mm	1个
RAD0.3	7.62mm	2个
RAD0.4	10.16mm	3个

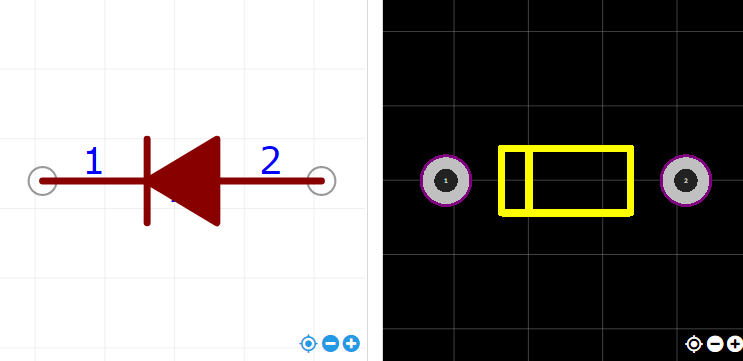

直插二极管

直插二极管长的和电阻类似，都是轴状物体，但是为了稍加区分，它的封装名称一般是DIODE-xx，xx表示两个引脚之间的间距，单位为英寸，通俗的来说：

封装名称	引脚之间间距	面包板上间距几个孔
DIODE-0.4	10.16mm	3个
DIODE-0.5	12.7mm	4个
DIODE-0.6	15.24mm	5个
DIODE-0.7.	17.78mm	6个

直插三极管

直插三极管的封装比较多，以最常见的9013为例，它的封装名称一般是TO-92-x，x表示引脚数量。

2. 贴片元器件

相比较起来，直插元器件画起来不好画，上面balabala一堆，但是焊起来爽呀~

在实际应用中，直插元器件用的并不多，大量用的都是贴片元器件，画起来好画，管你是电阻、电容、电感、二极管、三极管、LED……反正你有几个引脚我就画几个焊盘，方便吧~

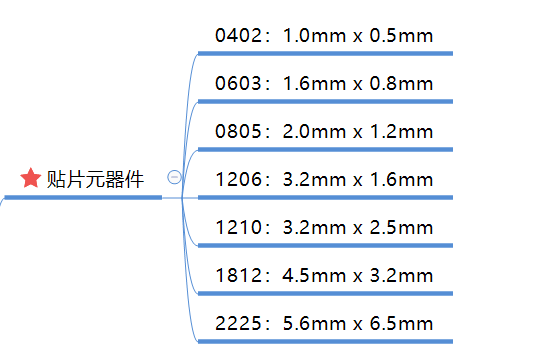

没有规矩，不成方圆，画封装时焊盘之间的间距是有规矩的，一般表示为长x宽，常用有以下几种：

在绘制封装命名时可以有：

• R_0402（电阻）
• C_0603（电容）
• L_1206（电感）
• D_0402（二极管）
• ……

再来随我欣赏以下它们的封装~

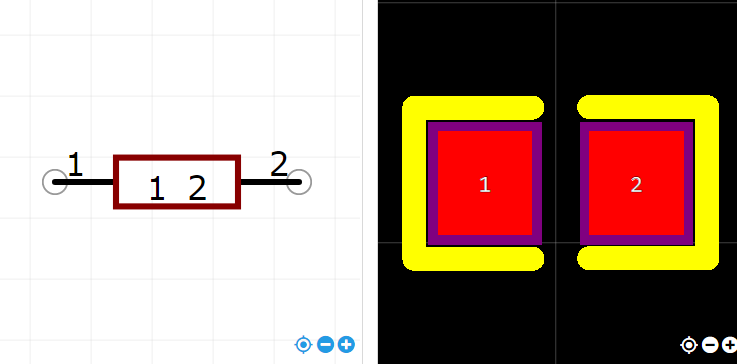

贴片电阻：

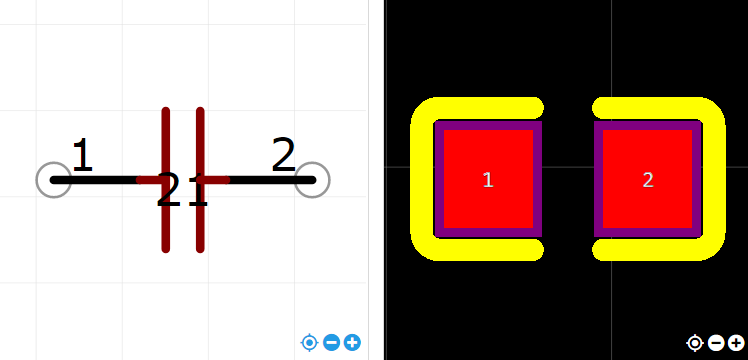

贴片电容：

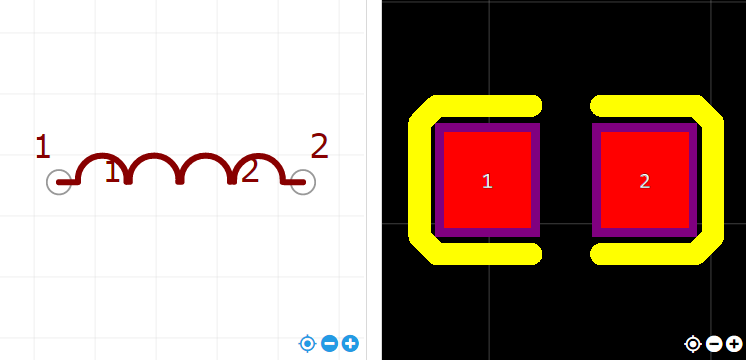

贴片电感：

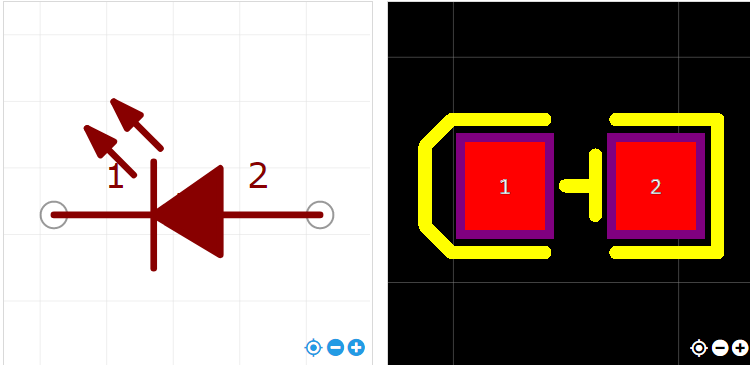

贴片二极管：

这些都是两个脚的，怎么样，是不是原理图一直在变化，而封装图却几乎不变？

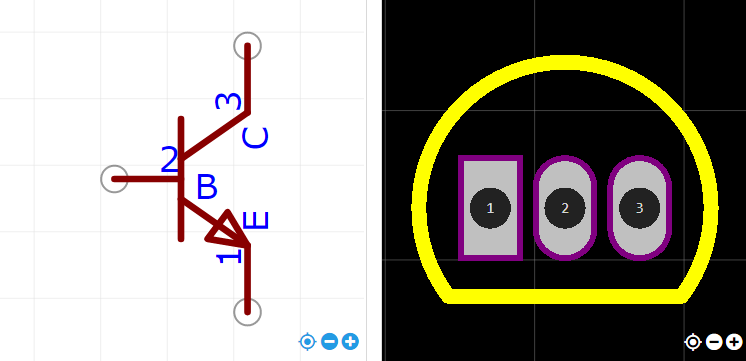

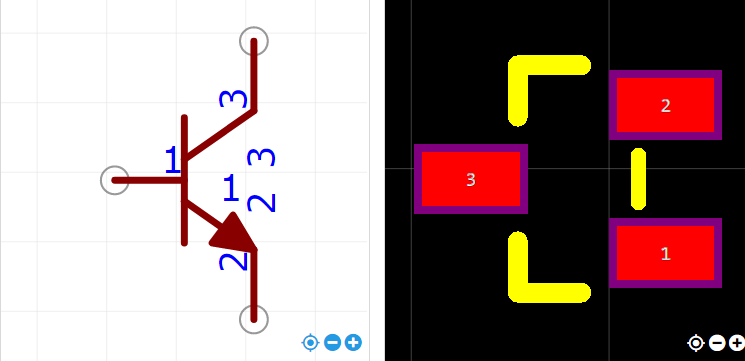

三个脚的贴片三极管有些特殊，它长这样：

常用的封装名称是SOT23-x，x表示引脚数量：

好啦，今天的PCB封装欣赏了解之旅该结束啦，接下来是集成电路的PCB封装欣赏之旅，敬请期待~
