螃蟹wifi驱动在AP模式下存在挂死系统/丢包严重的问题

MengXP

已于 2023-11-23 09:54:02 修改

阅读量3.9k

点赞数

文章标签： iphone realtek rtl8723ds rtl8723bs

于 2022-01-28 20:29:38 首次发布

本文链接：https://blog.csdn.net/MengXP/article/details/122736176

版权

2023/11/23更新

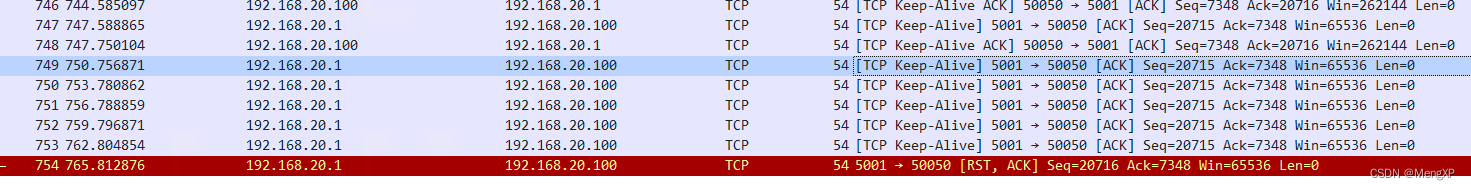

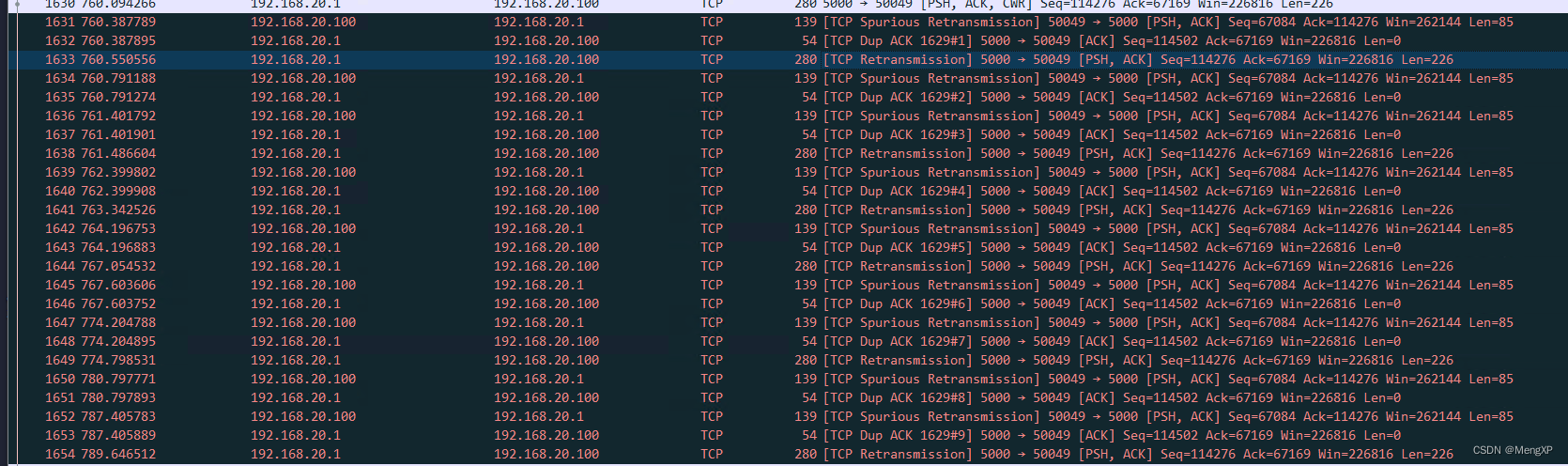

最近测试的RTL8821CS虽然不存在挂死系统问题了，但是丢包问题已经影响到了TCP连接，已经观察到2次业务系统异常中断，其中1个TCP连接反复触发retransmition，另外一个TCP连接因为连续丢了5次Keepalive握手报文，导致连接直接RST断开。代理商提了下可能是天线没匹配导致的，我不太懂天线这块，但我觉得不太可能，TCPrst断开时系统日志刚好收集了STA信号，日志显示信号良好，信号值是-38db，inact时间是332毫秒(最近一次通讯)。我觉得还是螃蟹的wifi驱动没做好。在STA进入powersave后，发送给sta的报文可能因为机制bug丢失了，这个可以理解，但我不能理解的是，为什么手机发来的音频UDP报文也会丢失？

2023/11/10更新
RTL8821CS 测试通过，没有挂死系统。但实际应用上看，UDP丢包比较频繁，不像AP6255，基本不丢包。这可能是架构上的区别。毕竟螃蟹是SoftMAC，而高通是FullMAC。。
系统：Linux r328 5.15.84
驱动：RTL8821CS_WiFi_linux_v5.14.2.1-48-g54206815b_COEX20210319-5555.20221102.tar.gz

2022/02/28更新
AP6212做同样的测试完全没有问题

--------------------------------------------------------------------------------------------------------------

欢迎大家测试并反馈结果

/*
Realtek Wifi module AP 功能压力测试工具
mengxp work & test 2022/01

Bug 描述
当满足如下 3 个条件时，若有大流量从 AP 发往 iPhone
有概率导致内核线程 ksoftirqd & RTWHALXT 占满 CPU，并有可能导致系统停止响应
1.realtek wifi 工作在 AP 模式
2.iPhone 作为 STA 接入
3.iPhone wifi 进入 SLEEP 状态(POWERSAVE)

Buf 复现步骤
1.realtek 板端建立 wifi AP，并建立 DHCP 服务器(可选，可使用静态IP)
2.iphone 连接该 AP(如果没有 DHCP 需要手动配置 IP)
3.iphone 进入到 设置-蓝牙 界面 (由于 2.4G 天线复用冲突，蓝牙 scan 会导致 Wifi 频繁进入 SLEEP)
4.realtek 板端运行该工具持续向 iPhone 发送 UDP 报文，间隔可修改
  例: udpflood 192.168.20.100 1234 5
  其中 192.168.20.100 是 iphone 的 IP，1234是端口号，可任意输入，5 是间隔 5 毫秒发一次报文
5.观察板端是否有卡住的情况。
  或可将 udpflood 置于后台运行，然后使用命令 top 观察 CPU 占用率

Bug 分析
当 STA 进入 SLEEP 模式时，realtek 不能正确处理发包队列，导致发包线程占满 CPU

目前我在 rtl8723ds 上测试，bug 复现率 100%，我使用的 wifi 驱动版本有
1.R328 SDK中的 v5.6.5_31752.20181221_COEX20181130-2e2e
2.R329 SDK中的 v5.10.1-26-ga10bc0b8b.20200617_COEX20200103-3535
3.rtl8723DS_WiFi_linux_v5.13.5-29-g0dbf6713f.20210604_COEX20210106-3b3b.tar.gz
上述3个版本全部存在该问题。

bug 日志摘抄
sending 1440 bytes every 5 ms via 2 threads
thread bind to cpu 0
thread bind to cpu 1
send iter 100
send iter 200
send iter 300
[  314.114167] INFO: rcu_preempt self-detected stall on CPU
[  314.120151]  1-...: (3000 ticks this GP) idle=551/140000000000001/0 softirq=1858/1858 fqs=0
[  314.129626]   (t=60000 jiffies g=280 c=279 q=1)
[  314.134720] rcu_preempt kthread starved for 60000 jiffies! g280 c279 f0x0 RCU_GP_WAIT_FQS(3) ->state=0x1
[  397.830251] INFO: rcu_preempt detected stalls on CPUs/tasks:
[  397.838564]  0-...: (1 GPs behind) idle=7db/140000000000000/0 softirq=1396/1397 fqs=23
[  397.838577]  (detected by 1, t=60002 jiffies, g=281, c=280, q=3)
[  397.838623] rcu_preempt kthread starved for 2006 jiffies! g281 c280 f0x0 RCU_GP_WAIT_FQS(3) ->state=0x1

Mem: 22104K used, 97400K free, 16K shrd, 3668K buff, 6316K cached
CPU:  0.0% usr 95.2% sys  0.0% nic  0.0% idle  0.0% io  0.0% irq  4.7% sirq
Load average: 8.85 6.44 2.98 5/63 899
  PID  PPID USER     STAT   VSZ %VSZ CPU %CPU COMMAND
   15     2 root     RW       0  0.0   1 50.0 [ksoftirqd/1]
  861     2 root     RW       0  0.0   0 49.9 [RTWHALXT]

*/

#define _GNU_SOURCE     //for pthread CPU_ZERO
#include <stdio.h>
#include <stdint.h>
#include <unistd.h>
#include <errno.h>
#include <arpa/inet.h>
#include <sys/types.h>
#include <poll.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <pthread.h>
#include <sched.h>

typedef int32_t atomic32_t;
static __inline atomic32_t atomic32_init(int v) { return v; }
static __inline int atomic32_add(atomic32_t *p, int v) { return __sync_add_and_fetch(p, v); }
static __inline int atomic32_sub(atomic32_t *p, int v) { return __sync_sub_and_fetch(p, v); }
static __inline int atomic32_get(atomic32_t *p) { return *p; }

int sock, interval;
struct sockaddr_in sin;
atomic32_t iter, cpuid;
char buf[1440];

static int ThreadSetPriority(int priority)
{
    int ret, policy;
    struct sched_param param;

    ret = pthread_getschedparam(pthread_self(), &policy, &param);
    if (ret)
        return ret;

    param.sched_priority = priority;
    return pthread_setschedparam(pthread_self(), SCHED_RR, &param);
}

static int ThreadSetCpuAffinity(int cpuId)
{
    cpu_set_t mask;

    CPU_ZERO(&mask);
    CPU_SET(cpuId, &mask);
    return pthread_setaffinity_np(pthread_self(), sizeof(mask), &mask);
}

static void *SendThread(void *ctx)
{
    int cpu_num = atomic32_add(&cpuid, 1) - 1;

    printf("thread bind to cpu %d\n", cpu_num);
    ThreadSetPriority(62);
    ThreadSetCpuAffinity(cpu_num);

    while (1)
    {
        int n = atomic32_add(&iter, 1);

        if (!(n % 100))
        {
            printf("send iter %d\n", iter);
        }

        sendto(sock, buf, sizeof(buf), 0, (struct sockaddr *)&sin, sizeof(sin));
        poll(NULL, 0, interval);
    }
}

static void UdpFloodTest(char *ipStr, char *portStr, char *intervalStr)
{
    int i, threads = 2;
    pthread_t tid;
    void *tr;

    memset(&sin, 0, sizeof(sin));
    sin.sin_family = AF_INET;
    sin.sin_addr.s_addr = inet_addr(ipStr);
    sin.sin_port = htons(strtol(portStr, NULL, 10));

    sock = socket(AF_INET, SOCK_DGRAM, 0);
    if (sock < 0)
    {
        printf("socket failed with %d\n", errno);
        return;
    }

    interval = strtoul(intervalStr, NULL, 10);
    printf("sending %d bytes every %d ms, %d threads\n", sizeof(buf), interval, threads);

    for (i = 0; i < threads; i++)
    {
        pthread_create(&tid, NULL, SendThread, NULL);
    }
    pthread_join(tid, &tr);
}

static void Usage(int argc, char *argv[])
{
    if (argc == 4)
        return;

    printf("Usage: %s [ip] [port] [interval]\n", argv[0]);
    printf("Exam:  %s 192.168.20.100 1234 5\n", argv[0]);
    printf("\n");
    exit(0);
}

int main(int argc, char *argv[])
{
    char *dstIp = argv[1];
    char *dstPort = argv[2];
    char *interval = argv[3];

    Usage(argc, argv);
    UdpFloodTest(dstIp, dstPort, interval);

    return 0;
}
