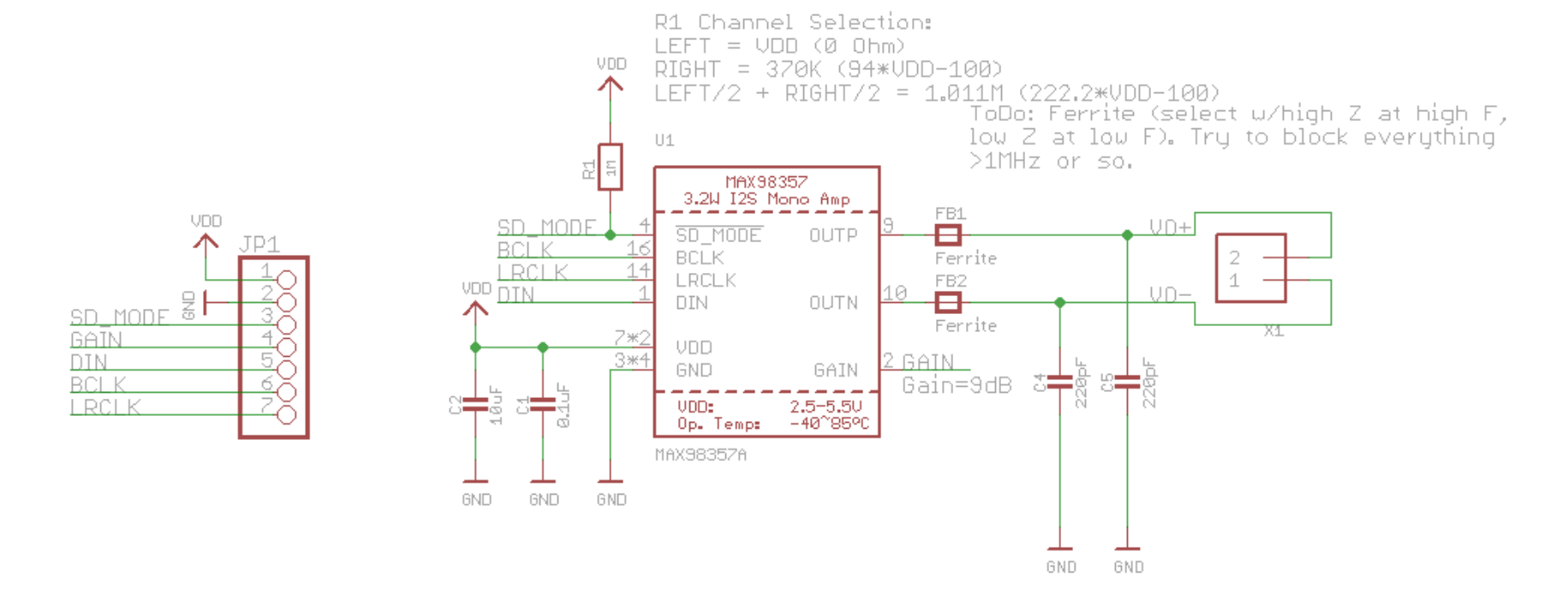

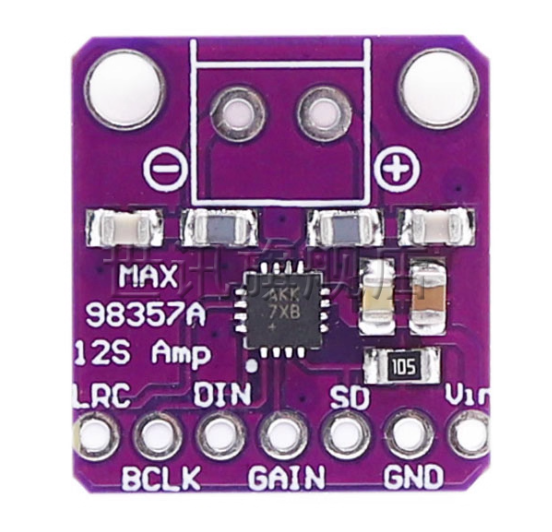

认识模块1——音频放大器模块

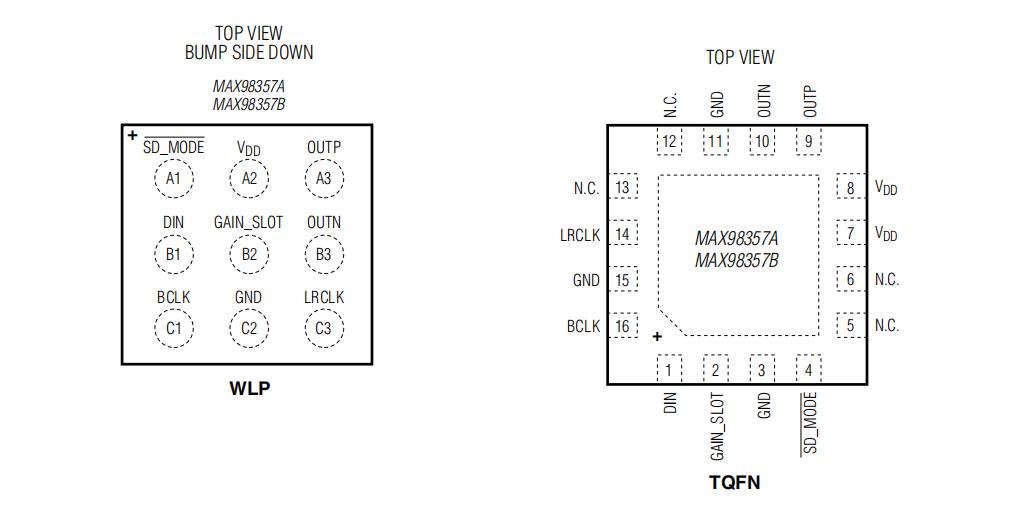

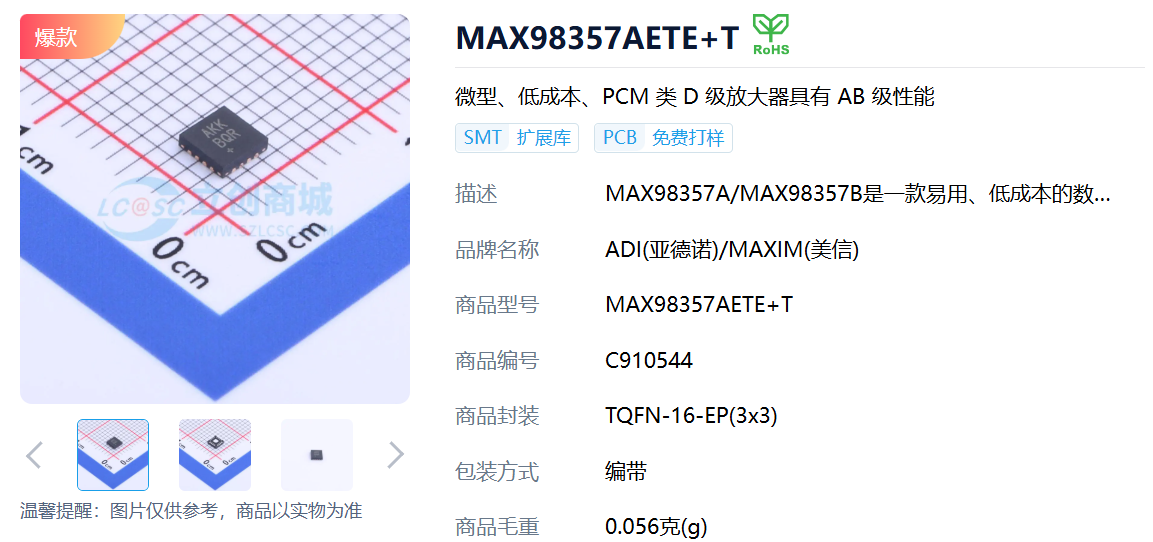

板载芯片为MAX98357，立创上面有这个芯片和规格书。

什么是D类功放？

音频功放有A类、B类、AB类、D类、GH类、T类。其中A也成为甲类、B成为乙类、AB成为甲乙类、D成为丁类。音频信号分为模拟信号和数字信号，这里面D类是数字信号，其他是模拟信号。

模拟功放是直接放大连续的模拟信号，保真度高，但效率低。数字功放是通过PWM将信号转换为数字脉冲放大，然后再还原成模拟信号。

这个产品区别于麦克风放大模块，要接的是喇叭。

输出功率：4Ω3.2W THD10%；8Ω1.8W THD10%

接口协议：I2S

采样频率：8KHZ—96KHZ

增益：3DB、6DB、9DB、12DB、15DB

电源：2.5—5.5V

什么是THD？

总谐波失真（Total Harmonic Distortion，THD ）是指用信号源输入系统到时，输出信号比输入信号多出的额外谐波成分。

对于音频系统总谐波失真在1％以下时，一般耳朵分辨不出来，超过10％就可以明显听出失真的成分。
