光耦继电器电路分析

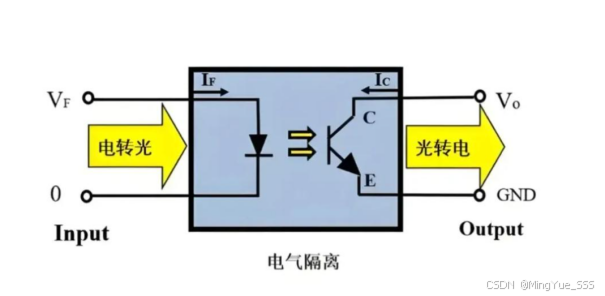

光耦是一种光电转换的器件，通过信号的转换从而实现输入端和输出端的隔离，实现对输入端的隔离和保护。

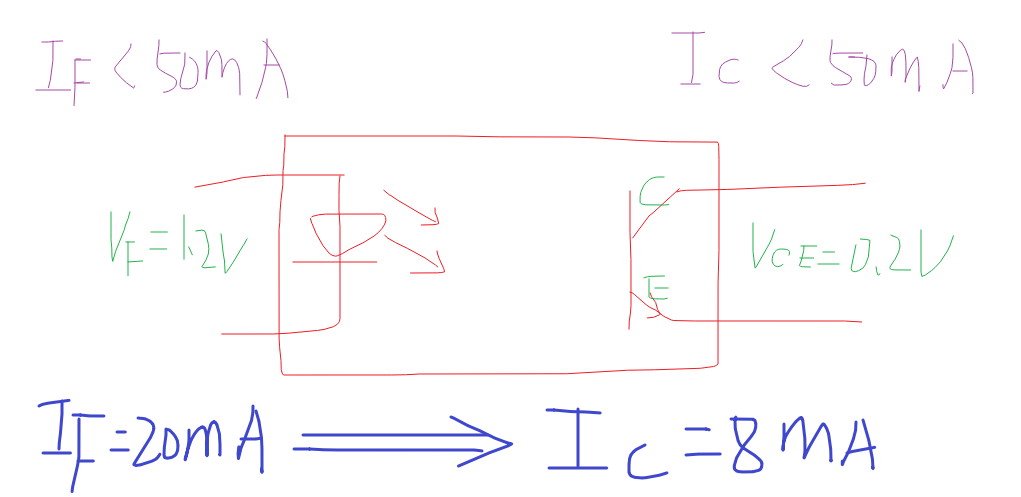

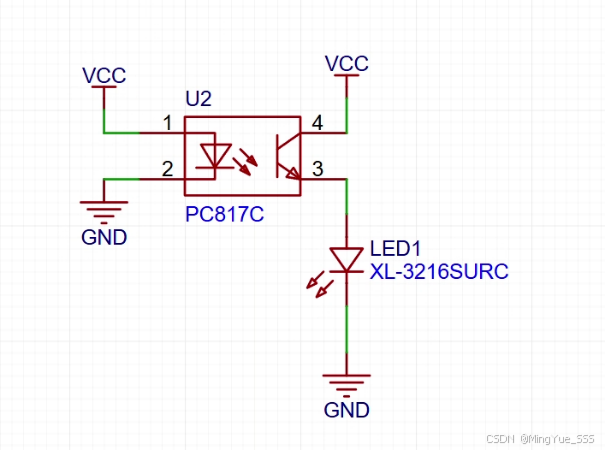

简单的例子，输入端有电流流过，光耦内部的LED发光，输出端的4脚和3脚就会导通。LED1就会点亮。

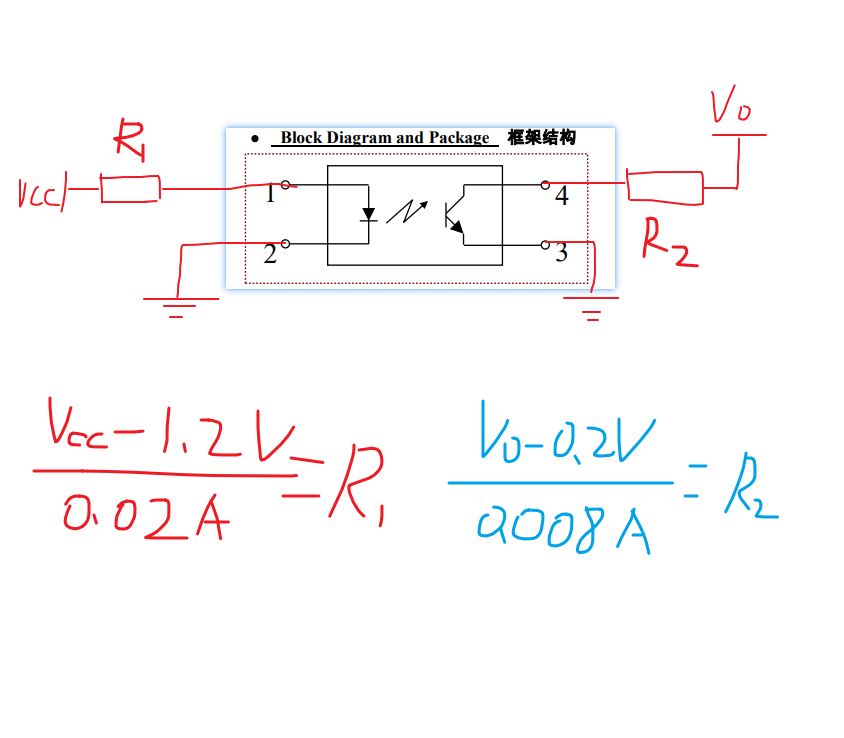

但是输入和输出的参数要做一定的保护，要增加电阻来限制电流，增加三极管来进一步隔离，增加二极管来钳位电压。这些参数要根据控制端、光耦参数、输出端的各种参数来决定。

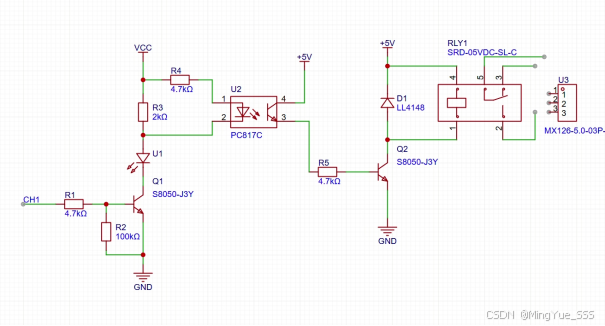

如下图的光耦继电器电路，就有很多保护的地方。

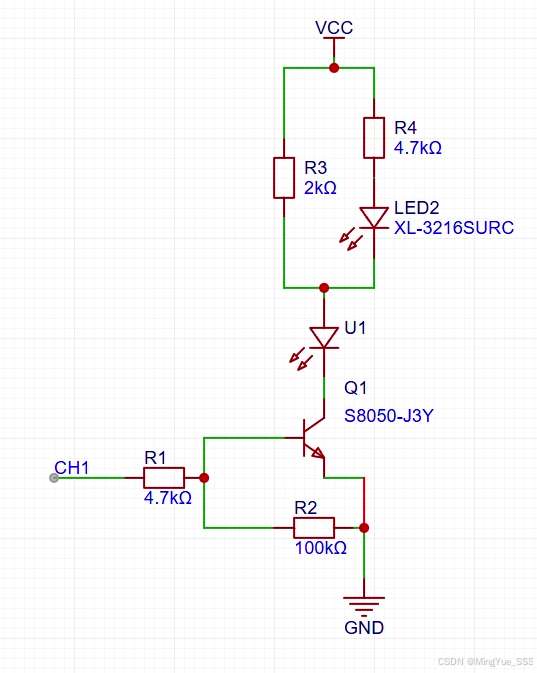

把输入端的电路稍微改成看着舒服点的摆法。

1、三极管的基极和发射极之间并联了一个电阻，这个电阻有什么用

        这个电阻值太大，平时计算电流电压时可以看成是断路。

        首先，它能防止三极管的基极悬空。当输入信号不确定时，这个电阻就像是一个下拉电阻，有效接地，避免三极管受到外界噪声的影响，从而确保其截止的可靠性。

        其次，它还能为三极管提供一个放电回路。当三极管作为开关管使用时，这个电阻能确保开关时间尽可能短。而且，当电源关闭后，它还能帮助快速放电，保护三极管和其他电路元件。

        最后，这个电阻还是给基极提供偏置电压的关键部分。没有它，三极管就无法正常工作在放大状态。虽然偏置电压也可以通过

2、三极管的基极和发射极之间有电阻存在吗？

        三极管的基极到发射极之间确实存在电阻，这个电阻被称为基射电阻。基射电阻的大小与三极管的结构、材料以及制造工艺等因素有关。

   这部分电路还可以进一步改成看着舒服点的电路。

   这样看，三极管的基极一定有一个电压，这个电压接近IO的输出电压。

   IO的输出电压在3.3V。

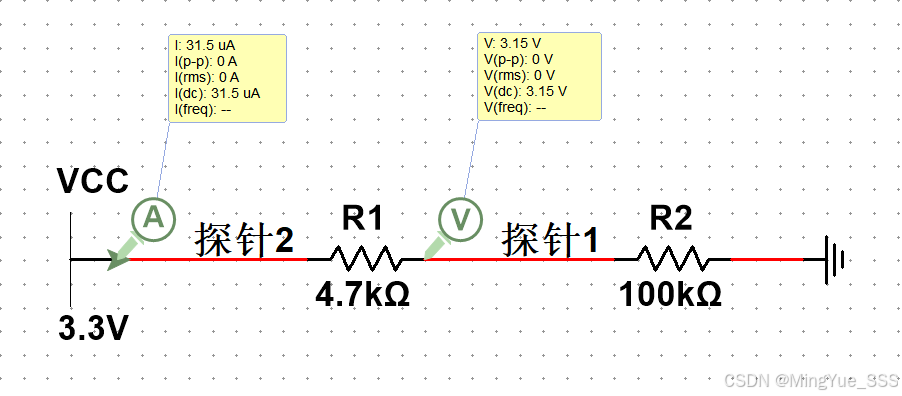

        基极电流的大小[3.3➗（4700+100000)] *1000 *1000≈31.5uA

        这样的话电流也别限制住了，三极管的导通条件是箭头的左侧要比指向的右侧多0.7V的电压就能导通。

        那么三极管的导通跟基极的电流有关系吗

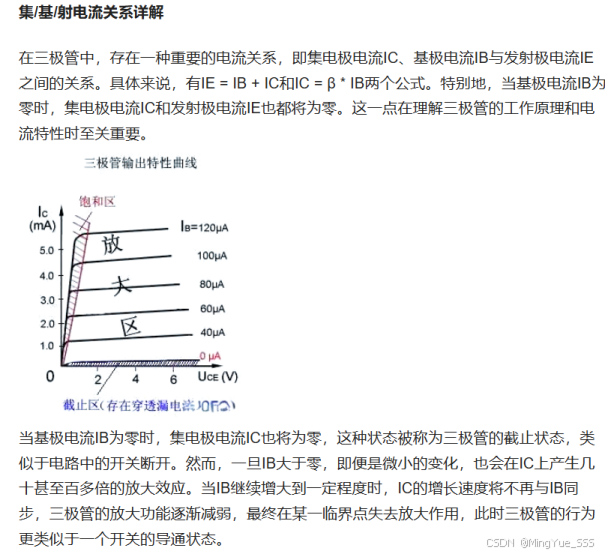

        有的，三极管实际上是电流控制器件，用基极的弱电流去控制集电极到发射极之间的大电流。这个基极电流很小，只要满足基极电压大于发射极电压0.7V，这个PN结就能产生电流。PN结产生电流，三极管就能导通。

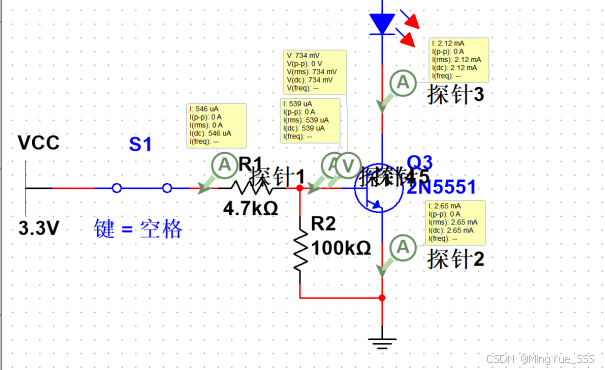

用Multisim搭建了一个简单的仿真电路，还有一些参数问题没有弄明白，想要研究的可以先下载下来看看，如果后面搞明白了，再继续分析下。

https://download.csdn.net/download/MingYue_SSS/90439709

因为三极管的PN结大概在0.7V导通，所以，电流的计算方式只能是一个大概的值，因为三极管的基极和集电极之间的导通电压不准确，不清楚规格书上有没有这个数值。

【？？？】三极管的规格书上面可以查看的是导通电压还是导通电流，是具体的数值还是图像

按照0.7V大概的数值来计算：

基极电流：由于R2数值太大，直接忽略不考虑。

（3.3-0.7）➗4700 *1000 *1000 =553uA

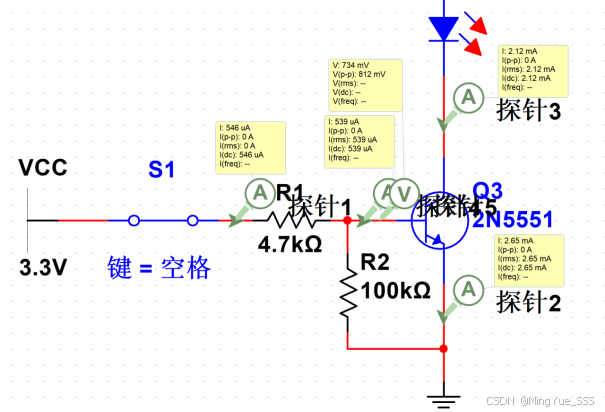

对比仿真的结果，很接近，差异主要是基极的电压不同，仿真给出的电压是734mA，要比我设置的高出一点。

为什么有100K电阻的存在，基极的节点电压会是这么小呢？

假设三极管的基极和发射极之间的电阻为1R，那么1R和100K并联后的阻值是多少？

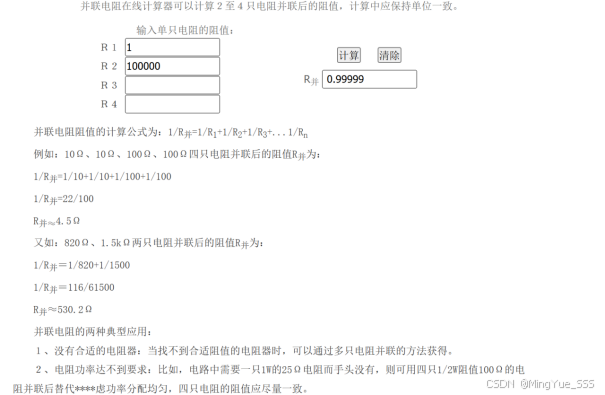

根据电阻的计算方式（1/X)=(1/1+1/100000)

计算结果是0.99999999R

那么基极的电压就是（并联电阻按照1来计算）

3.3➗4701 *1 *1000 *1000约等于702uV。

为什么仿真的结果是734mV呢？

难道是因为二极管的钳位作用，这个特性会把二极管左侧的电压钳位在0.7V这一电压。好想也不对。

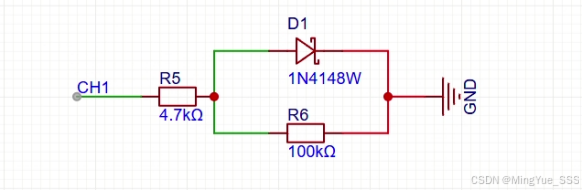

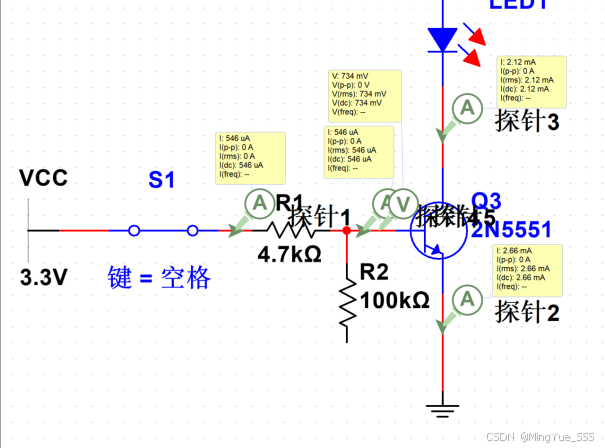

把电阻节点删除，重新仿真。两者区别不大。

减少电阻阻值后基极电压值不够，三极管没导通，而且这就是电阻串联的计算结果了。

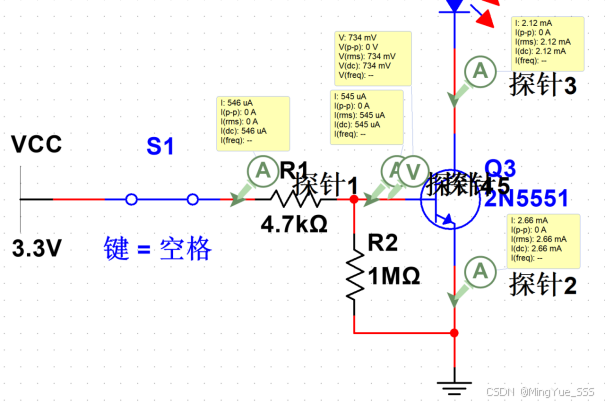

增大电阻，基本和100K保持不变。

那么这个并联的电阻，选值其实有一定的要求，不能太小，不然三极管打不开，那么这个值是多少，怎么计算出来呢？

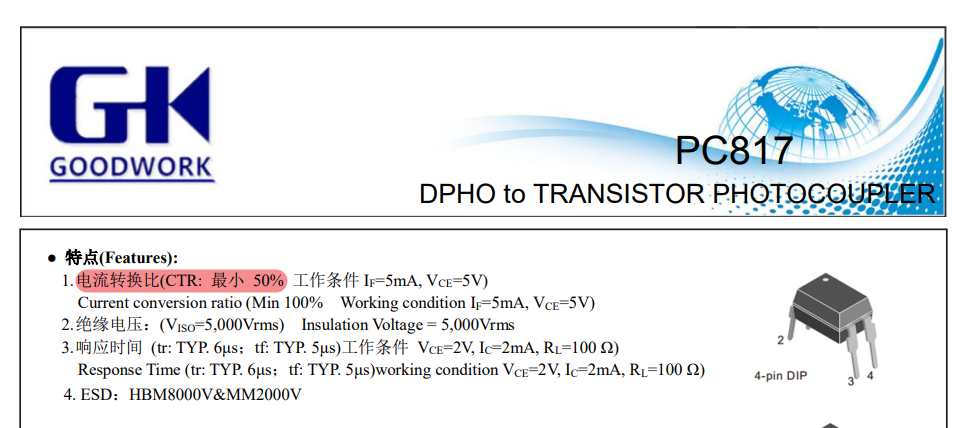

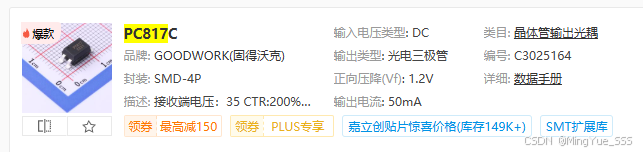

已知三极管导通集电极和发射极的电压在0.7V，那么这个并联电阻两边也是0.7V的电压。又因为三极管是电流器件，所以一定是有足够大的电流流过才使电压来到了0.7V。那么这个节点的电流，查看规格书应该可以找到。

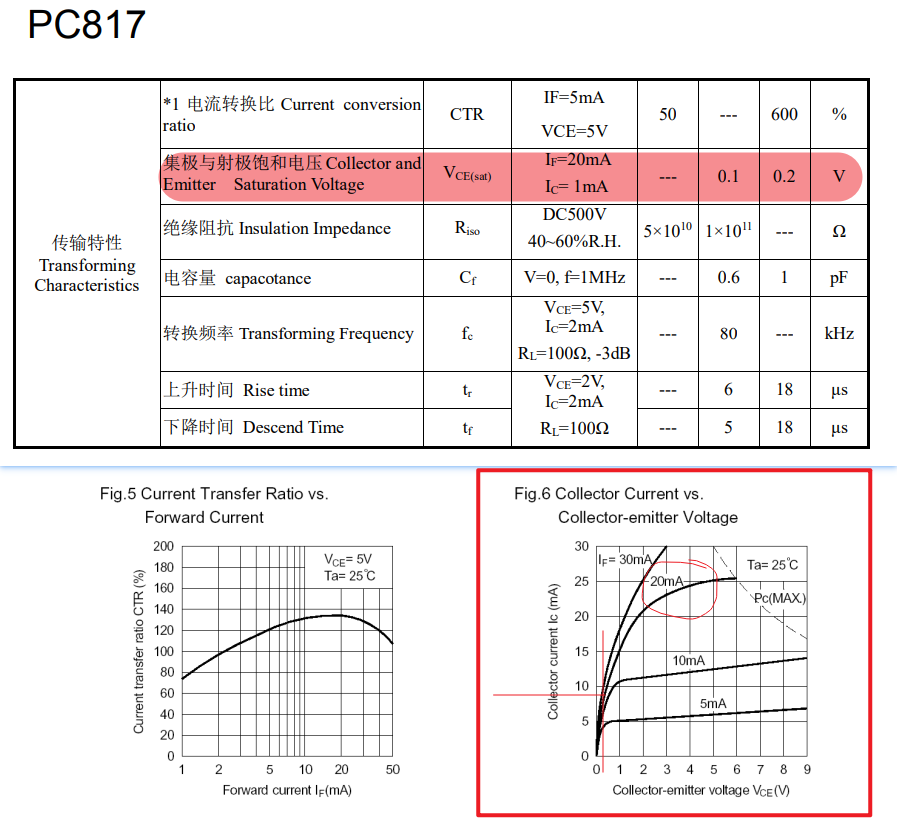

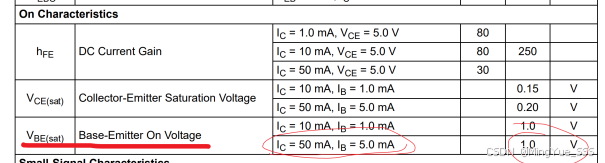

应该是此处的数据了，

根据此处的数据来计算的话，不对，这个计算方法是计算基极限流电阻的计算方法，并不是计算这个并联电阻的计算方法。

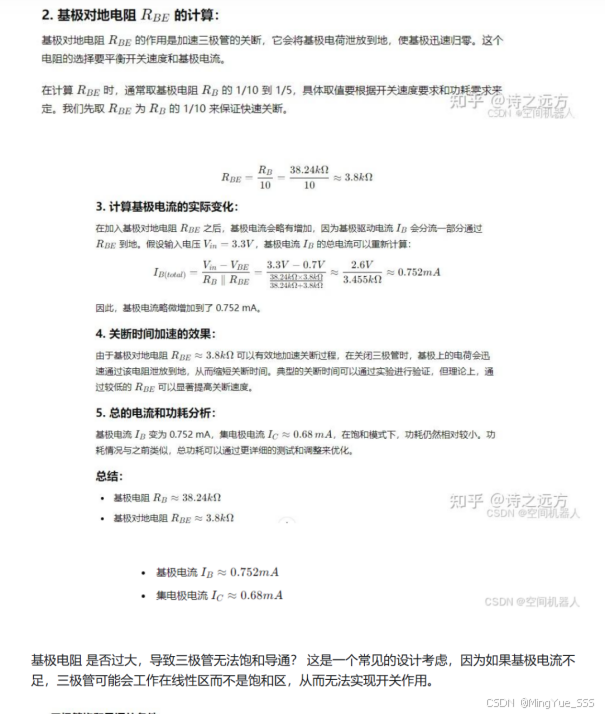

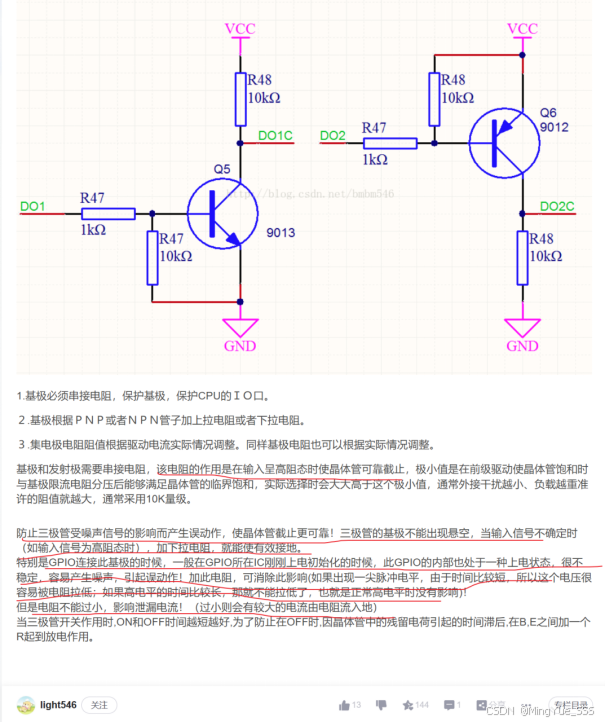

查阅资料看到一种开关管的计算方法，但是此处很明显并不是这个作用。

那么此时这个电阻的作用，放在这里到底是做什么用的？

找了一些资料，并没有完全理解这个电阻。

【问题】

三极管电路中，基极接地电阻的问题。

1、什么作用？

2、阻值选取是根据什么来计算的？
