NR PDCP(四) data transfer和SDU discard

于 2024-12-08 06:45:57 发布
阅读量160 收藏
点赞数
分类专栏： NR 小区搜索/MAC/RLC/PDCP/SDAP协议详解 文章标签： 5G 网络 智能手机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ModemProtocol/article/details/142681566
版权

这篇看下PDCP的data transfer过程，如NR RLC(三) TM and UM mode所述UL grant充足的情况下，UM RLC 一直在传输完整的RLC SDU，通过log只能知道UE有在收发data，并不能像LTE似的通过SN去判断UE DL data是否有序接收以及实际接收状况，这时候就检查PDCP的接收和发送就显得十分重要。由于NR RLC的变动，检查NR L2时，直接看PDCP也是比较直接的方式。这篇主要内容是PDCP data transfer外加SDU discard的具体过程，直接开始。



数据发送处理

数据处理包括数据发送处理和数据接收处理两部分。NR PDCP为不同的RB以及不同RLC层传输模式设计了完全统一的数据处理流程，以下内容以UE侧的数据处理过程为例进行说明，网络侧实现可参考UE侧的处理过程。

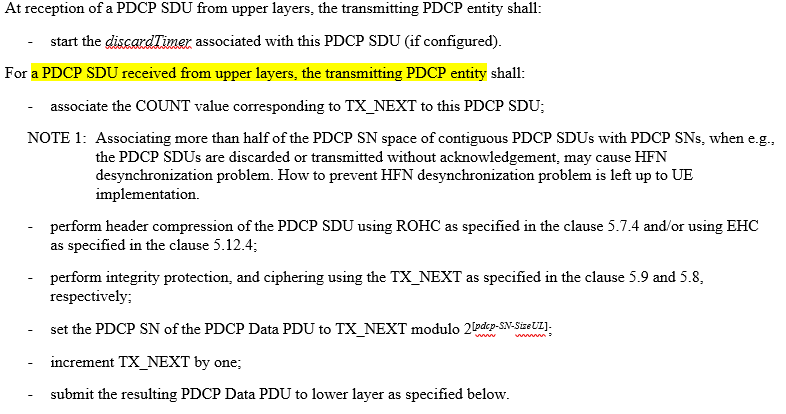

为了进行正确的发送操作，发送PDCP entity需要维护TX_NEXT状态变量，该变量用于记录下一个传输的PDCP SDU对应的COUNT值，初始值为0。在从upper layer收到PDCP SDU时，发送 PDCP
