学校EDA实训要求使用AD绘制原理图并进行仿真，然而当我“抄完”原理图之后却怎么也找不到“仿真”按钮，遂寻找解决方法。
目录
2. 打开 Extension 文件夹，并搜索“Mixed Simulation”
5. 点击账户（右上角的头像按钮），并选择”Extensions and Updates“
7. 重启后，可以看到原本没有”仿真”选项的位置出现了“仿真”
一、使用环境
- 操作系统：Windows 11 专业工作站版
- 软件版本：Altium Designer 24
二、解决过程
1. 确认电脑上保留有软件安装包
（！！！注意：是安装包的位置，而非安装在电脑上的位置）
例如我的安装包路径为：
C:\Users\modest\Downloads\Dev\Altium.Designer.24文件夹中的内容如下：

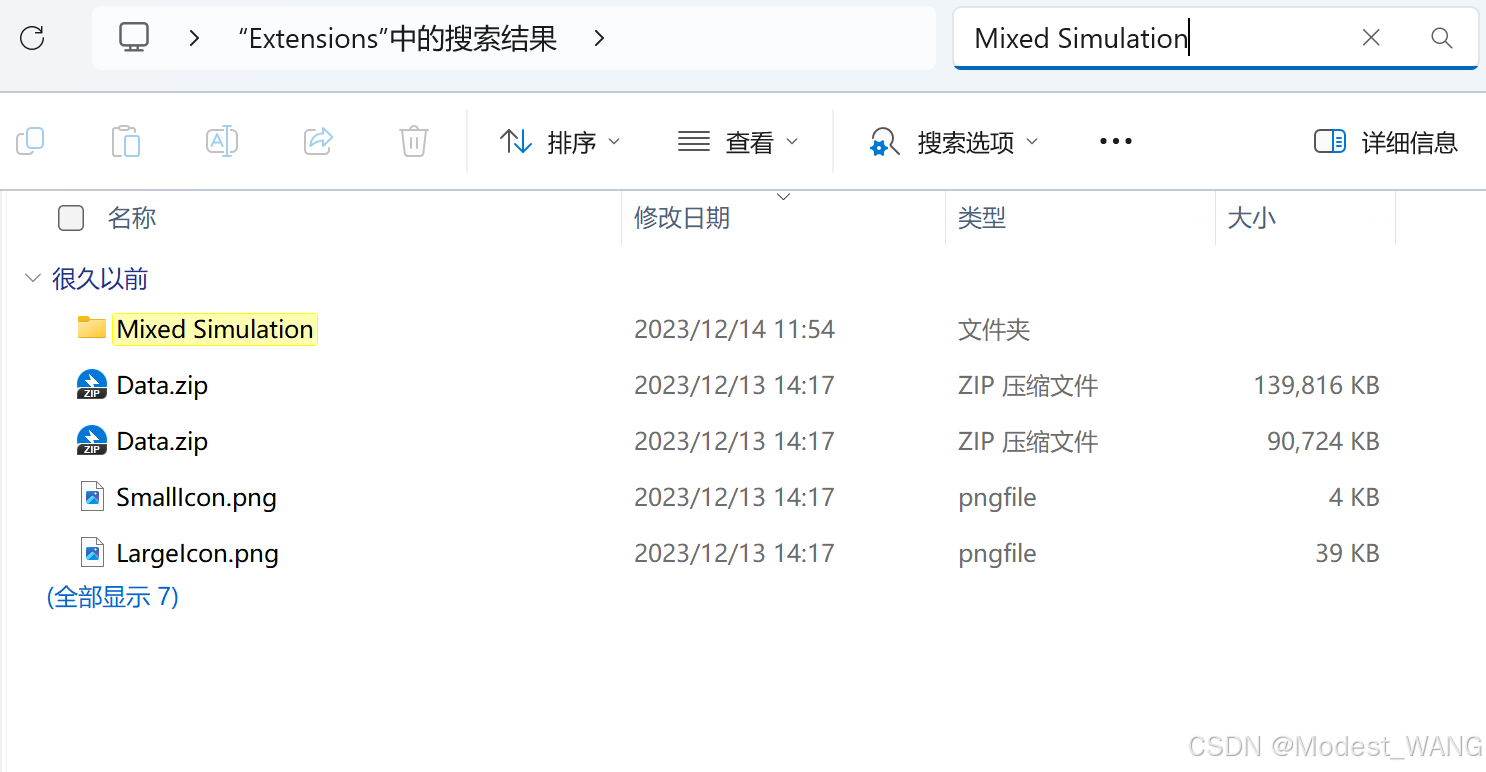

2. 打开 Extensions 文件夹，并搜索“Mixed Simulation”
- 如果存在 “Mixed Simulation”，那么恭喜你可以继续进行后续操作；
- 否则说明你下载的安装包中的拓展不完整，需要下载包含此拓展的安装包（网上资源很多，请自行下载），然后再进行下一步。
3. 打开 Altium Designer 软件

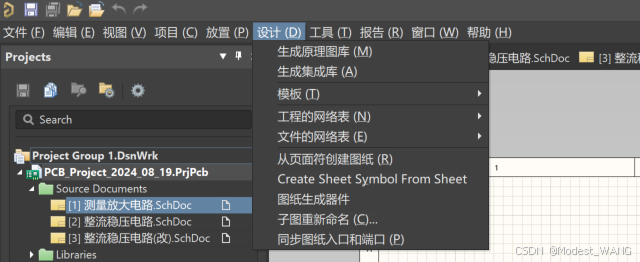

可以看到，目前在”设计“下是没有”仿真“选项的：

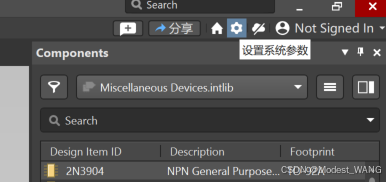

4. 点击设置（右上角的齿轮按钮）进入系统设置

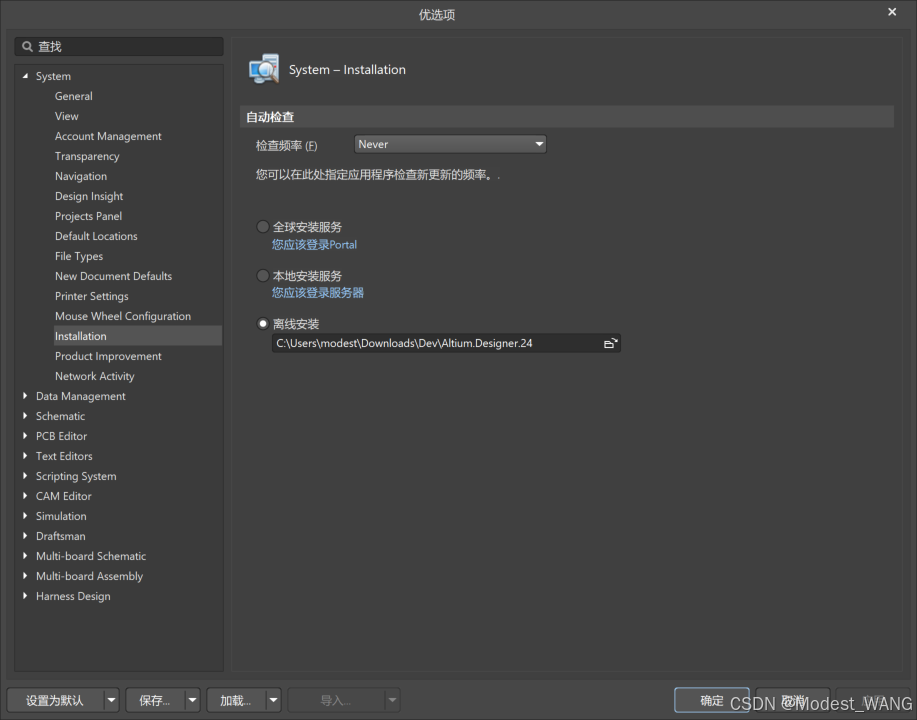

选择”System->Installation->离线安装“，并设置路径为安装包的路径，然后应用：

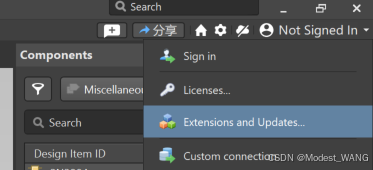

5. 点击账户（右上角的头像按钮），并选择”Extensions and Updates“

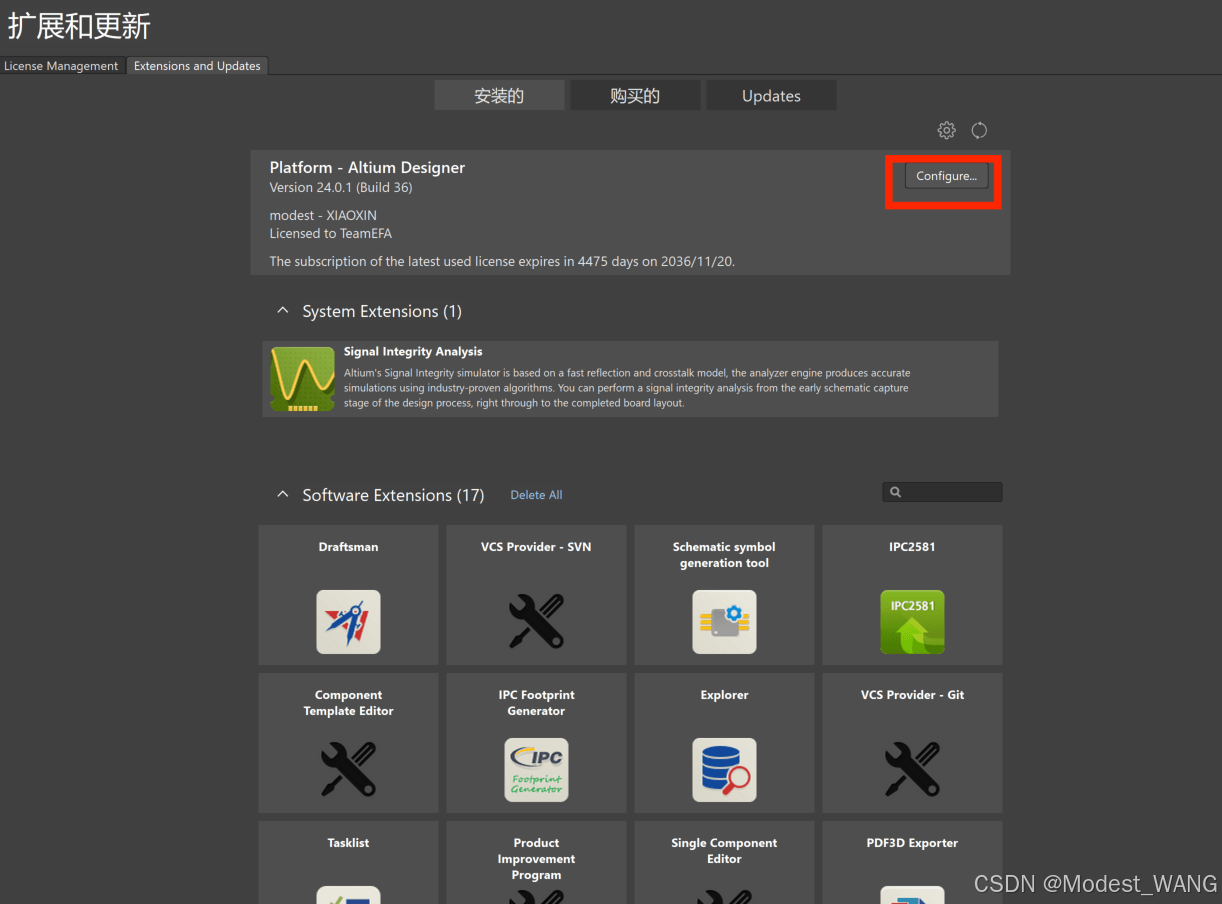

然后就来到以下拓展管理界面，请点击如图所示的位置：

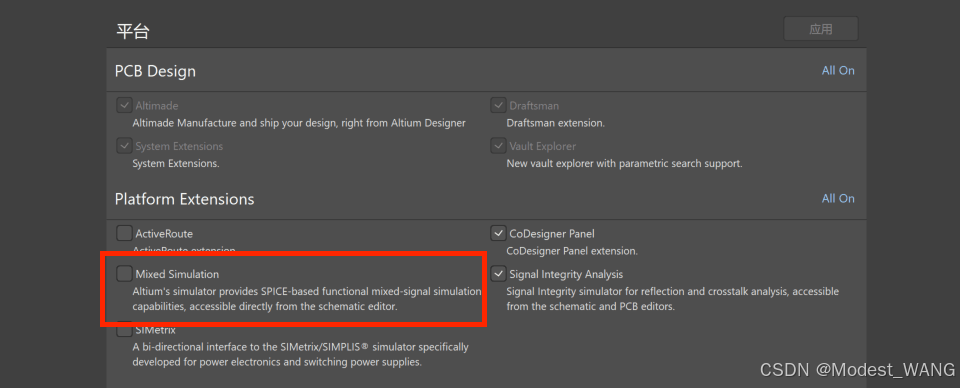

6. 勾选图中的所示位置的”Mix Simulation“
然后点击图中右上角的”应用“按钮，会自动提示重启软件。

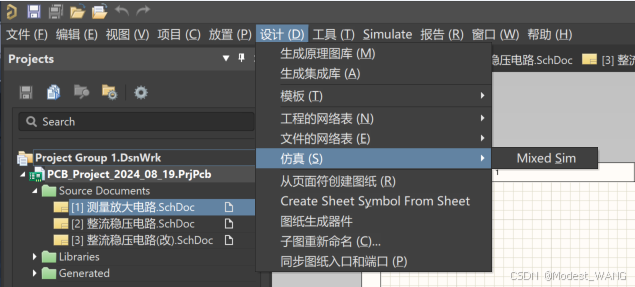

7. 重启后，可以看到原本没有”仿真”选项的位置出现了“仿真”
