计算机网络 TCP/IP五层模型；OSI七层模型；网络设备 -- 交换机；路由器；

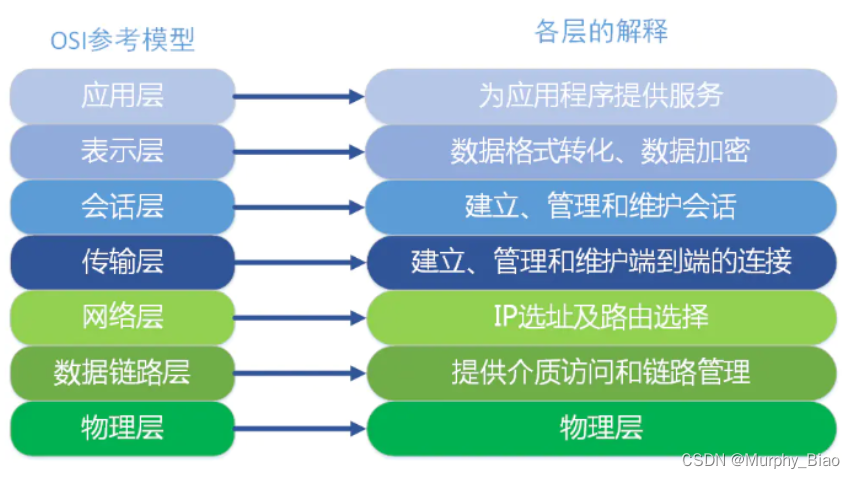

一、OSI七层模型—开放式系统互联模型：

• 控制层面：上三层

  • 应用层：人机交互的接口
  • 表示层：编码—>二进制
  • 会话层：针对传输的每一种数据建立一条连接

• 数据层面：下四层

  • 传输层：区分流量、定义数据传输方式（TCP、UDP）
  • 网络层：通过IP地址进行逻辑寻址
  • 数据链路层：逻辑链路控制层—LLC；介质访问控制层—MAC
  • 物理层：传输比特流；定义了物理特性；

二、TCP/IP五层模型：

（1）物理层：

传输比特流；规定物理特性；

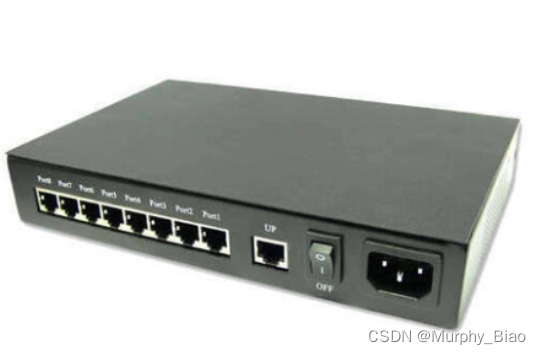

集线器—HUB：

1.安全问题：在同一集线器下使用的设备，如果A设备要发包给B设备，其他设备也能收到A发出的包；
2.延时问题：加入A设备给B设备发数据包，因为集线器，A要给所有设备发包，其他设备也会收到这样的无效数据，如果A发的数据包过多，其他设备就会有延时；
3.地址问题：发数据包的时候需要用到 MAC地址；
4.冲突问题：
（1）CSMA/CD—载波侦听多路访问/冲突检测机制(先听后发、边听边发、冲突停发、随机延迟后重发)；
（2）冲突域：连接在同一根导线上的所有工作站集合；

中继器：

中继器（RP repeater）又称转发器，主要功能是将信号整形并放大再转发出去，以消除信号经过一长段电缆后，因噪声或其他原因而造成的失真和衰减，使信号的波形和强度达到所需要的要求，进而扩大网络传输的距离。

传输介质：

• 同轴电缆：早期使用
• 双绞线：


  • 屏蔽双绞线（STP）、非屏蔽双绞线（UTP）
  • 类型：1、2、3、4、5、超5、6、超6、7
• 光纤：通过光信号进行传输


（2）数据链路层：

网桥：

• 把物理信号转换为二进制数据，并将数据存在设备内存中，然后重新生成新的物理信号进行发送。


虽然网桥和集线器长得很像，但是网桥处理数据的对象是帧，所以它是工作在数据链路层的设备，中继器、放大器处理数据的对象是电信号，所以它是工作在物理层的设备。

交换机：

二层设备：将物理信号转化二进制

• 工作原理：
  检测从以太端口来的数据帧的源 MAC地址和目标 MAC地址，然后与系统内部 MAC表（自学习）进行比较。若数据帧的MAC 地址不在查找表中若数据帧的MAC 地址不在查找表中，则将该地址加入查找表，并将数据帧发送给相应的目的端口。

• 单播：
  当数据帧进入交换机后，先学习对应的端口和源 MAC地址，然后交换机会查看 MAC表，如果查到了目标MAC，就将数据帧直接 单播 转发到目标端口。

• 洪泛：
  解释：除源端口外的所有端口都将该数据进行复制转发
  过程：当数据帧进入交换机后，先学习对应的端口和源 MAC地址，然后交换机会查看 MAC表，如果没有查到目标MAC，则逼交换机 洪泛，交换机会发出全F（FFFF:FFFF:FFFF）广播
  交换机的一个接口可以对应多个MAC地址，一个MAC地址只能对应一个接口

• 作用：
  1.增加节点数量；
  2.无限的延长传输距离；
  3.完全没有冲突，所有节点可以同时收发数据；
  4.实现单播，一对一的通讯；

（3）网络层：

路由器：

• 作用：

  • 划分洪泛范围——隔离广播域（收到所有洪泛信息的设备集合）
  • 依据路由表转发数据

• 广播域：

  • 路由器的每一个接口，就是一个广播域

• 改变通讯方式：

  • 依靠交换机进行转发-------同广播域
  • 借助路由器进行转发-------跨广播域

有类分址：

• 特殊地址：
  • 无效地址：0.X.X.X；0.0.0.0—>所有网络
  • 本地测试地址（环回）：127.X.X.X
  • 广播地址：255.255.255.255
  • 定向广播地址：主机位全1的地址；192.168.1.255/24
  • 本地链路地址：169.254.0.0/16
  • 网段：主机位全0的地址；1.1.1.0/24；X.X.X.0/24、X.X.0.0/16 （在任意一个网段中，主机位全1或全0的IP均不能使用。）
• 私有地址：
  • A类：10.0.0.0/8（10.0.0.0-10.255.255.255）1个地址段
  • B类：172.16.0.0-172.31.255.255 16个地址段
  • C类：192.168.0.0-192.168.255.255 256个地址段
• 公有地址
  • 除了上述私有地址和特殊地址外的地址
  • 在全球具有唯一性。

（4）传输层：

端口号：

• 表示不同进程的
• 静态端口：
  • 1-1023
    常见端口号：telnet：23；ftp：20/21；http：80；https：443；DNS：53
• 动态端口
  • 1024-65535

TCP协议----传输控制协议：

• 面向连接的可靠的传输协议：


具有一定的可靠性：

• 确认机制：每接收到一个报文，都需要进行一次确认
• 重传机制：超时重传，当一个数据段中的某一个报文丢失，会提示要求重新传输这个报文。
• 排序机制：根据序列号排序
• 流控机制：滑动窗口机制

• 面向连接：

三次握手：

四次挥手：

UDP协议----用户数据报协议：

• 是一种非面向连接的不可靠传输协议

TCP与UDP的区别：

1. TCP是面向连接的，UDP是非面向连接的
2. TCP用于可靠性要求高的场景，UDP用于高速转发数据的场景
3. TCP可以进行流量控制，UDP不需要
4. TCP需要分段，UDP不需要
5. TCP消耗主机资源多传输速率慢，UDP消耗主机资源少传输速率快

数据包的传输方式：

1. 判断是否为同一广播域
2. 假设为同一广播域，将数据转发给交换机，由交换机进行洪泛或单播形式转发。
3. 若不为同广播域，将数据发送给路由器，即网关IP所在设备，再由路由器进行转发。
4. 目的主机接收到该数据报文后，重复上三步操作进行数据发送。

（5）应用层：

• 输入字符，编码，解码，转化为二进制

（6）报文封装与解封装：

PDU：

• 协议数据单元——数据在不同层面的表现形式（称呼）

上三层：数据
传输层：数据段
网络层：数据包
数据链路层：数据帧
物理层：比特流
