Python Matplotlib数据可视化绘图之（二）————箱线图

---

前言

本文我们主要介绍利用Python中的Matplotlib模块进行几种箱线图的画法，包括整张图片只有一种颜色的不分组箱线图、整张图片有好几种颜色的不分组箱线图、整张图片有好几种颜色的分组箱线图等。

---

一、所用到的模块

主要利用Python中的Matplotlib模块完成该功能。

二、单一颜色的普通不分组箱线图

1.示例数据如下

表格如下（示例）：

---

班别	语文成绩(分/100分制)
甲班	80
	90
	75
	65
	85
	95
	100
	100
	80
	70
	90
	95
	85
	86
	92
	90
	95
	90
	85
	100
乙班	60
	70
	80
	65
	75
	80
	73
	75
	85
	90
	95
	65
	70
	75
	80
	85
	95
	85
	80
	70
丙班	60
	80
	100
	100
	100
	100
	90
	95
	95
	95
	85
	95
	95
	95
	95
	80
	95
	90
	90
	90

---

现在需要把表格中的数据绘制成箱线图，从而进一步分析每个班级的学生成绩情况。

2.代码如下

2.1 代码如下（示例）：

2.1.1 Case1：

import matplotlib.pyplot as plt

# 设置字体, 解决中文乱码问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
# 解决图像中的'-'负号的乱码问题
plt.rcParams['axes.unicode_minus'] = False

ClassA_C = [80, 90, 75, 65, 85, 95, 100, 100, 80, 70, 90, 95, 85, 86, 92, 90, 95, 90, 85, 100]
ClassB_C = [60, 70, 80, 65, 75, 80, 73, 75, 85, 90, 95, 65, 70, 75, 80, 85, 95, 85, 80, 70]
ClassC_C = [60, 80, 100, 100, 100, 100, 90, 95, 95, 95, 85, 95, 95, 95, 95, 80, 95, 90, 90, 90]

fig = plt.figure(figsize=(8, 6), facecolor='#B0C4DE')
ax = fig.add_subplot(facecolor='white')
# 红橙黄绿青蓝紫
color_list = ['#FF0000', '#FF8C00', '#FFFF00', '#00FF00', '#00FFFF', '#0000FF', '#800080']

x_labels = ['甲班', '乙班', '丙班']
x_loc = [1, 2, 3]

boxplot_data = [ClassA_C, ClassB_C, ClassC_C]

ax.boxplot(boxplot_data, positions=x_loc, widths=0.4, patch_artist=True,
           medianprops={'lw': 1, 'color': '#FF8C00'},
           boxprops={'facecolor': 'None', 'edgecolor': '#FF8C00'},
           capprops={'lw': 1, 'color': '#FF8C00'},
           whiskerprops={'ls': '-', 'lw': 1, 'color': '#FF8C00'},
           showfliers=True,
           flierprops={'marker': 'o', 'markerfacecolor': '#FF8C00', 'markeredgecolor': '#FF8C00', 'markersize': 8})
ax.grid(True, ls=':', color='b', alpha=0.3)
plt.title('甲乙丙各班语文成绩Box_chart分析', fontweight='bold')
ax.set_xticks(x_loc)
ax.set_xticklabels(x_labels, rotation=90)
ax.set_ylabel('分数/百分制', fontweight='bold')
# 设置x, y坐标轴的刻度标签字体加粗
plt.xticks(weight='bold')
plt.yticks(weight='bold')
fig.tight_layout()
plt.show()

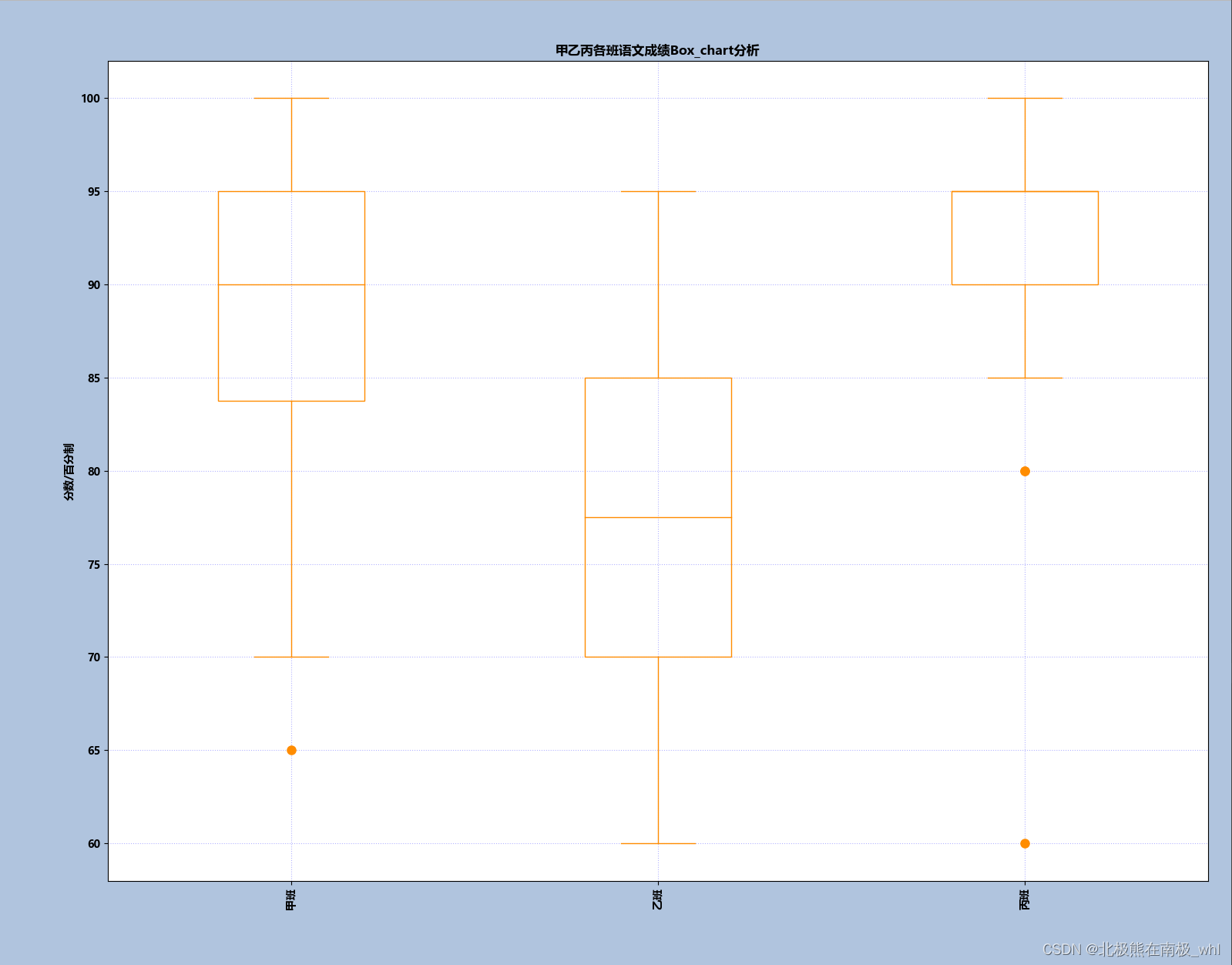

输出结果如下：

注意：如果想保存这种画布带背景颜色且轴域也带背景颜色的图片（在此图中，画布[fig]背景颜色为#B0C4DE，轴域[ax]背景颜色为white），需要使用以下语句保存到本地，具体语句如下：

plt.savefig(picture_name + '.jpg', facecolor=self.fig.get_facecolor())
# 其中picture_name为给图片命的名字

---

三、多种颜色的普通不分组箱线图

1.示例数据如下

表格如下（示例）：

---

班别	语文成绩(分/100分制)
甲班	80
	90
	75
	65
	85
	95
	100
	100
	80
	70
	90
	95
	85
	86
	92
	90
	95
	90
	85
	100
乙班	60
	70
	80
	65
	75
	80
	73
	75
	85
	90
	95
	65
	70
	75
	80
	85
	95
	85
	80
	30
丙班	60
	80
	100
	100
	100
	100
	90
	95
	95
	95
	85
	95
	95
	95
	95
	80
	95
	90
	90
	90

---

现在需要把表格中的数据绘制成箱线图，从而进一步分析每个班级的学生成绩情况。

2.代码如下

2.1 代码如下（示例）：

2.1.1 Case1：

import matplotlib.pyplot as plt

# 设置字体, 解决中文乱码问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
# 解决图像中的'-'负号的乱码问题
plt.rcParams['axes.unicode_minus'] = False

ClassA_C = [80, 90, 75, 65, 85, 95, 100, 100, 80, 70, 90, 95, 85, 86, 92, 90, 95, 90, 85, 100]
ClassB_C = [60, 70, 80, 65, 75, 80, 73, 75, 85, 90, 95, 65, 70, 75, 80, 85, 95, 85, 80, 30]
ClassC_C = [60, 80, 100, 100, 100, 100, 90, 95, 95, 95, 85, 95, 95, 95, 95, 80, 95, 90, 90, 90]

fig = plt.figure(figsize=(8, 6), facecolor='#B0C4DE')
ax = fig.add_subplot(facecolor='white')
# 橙绿蓝
color_list = ['#FF8C00', '#00FF00', '#0000FF']
# marker的形状列表
marker_list = ['o', 'D', 's']
# marker的大小列表
markersize_list = [3, 8, 13]

x_labels = ['甲班', '乙班', '丙班']
x_loc = [1, 2, 3]

boxplot_data = [ClassA_C, ClassB_C, ClassC_C]
print(len(boxplot_data))

bp = ax.boxplot(boxplot_data, positions=x_loc, widths=0.4, patch_artist=True, showfliers=True)

for i in range(len(bp['boxes'])):
    bp['boxes'][i].set(facecolor='None', edgecolor=color_list[i])

    # 顶端, 末端两条线; 顶端:0, 2, 4; 末端:1, 3, 5
    bp['caps'][2 * i].set(color=color_list[i])
    bp['caps'][2 * i + 1].set(color=color_list[i])

    # 中位数那条线
    bp['medians'][i].set(color=color_list[i])

    # 顶端, 末端两条须; 顶端:0, 2, 4; 末端:1, 3, 5
    bp['whiskers'][2 * i].set(color=color_list[i])
    bp['whiskers'][2 * i + 1].set(color=color_list[i])

    # 分别设置异常点的形状, 填充颜色, 轮廓颜色, 大小
    bp['fliers'][i].set_marker(marker_list[i])
    bp['fliers'][i].set_markerfacecolor(color_list[i])
    bp['fliers'][i].set_markeredgecolor(color_list[i])
    bp['fliers'][i].set_markersize(markersize_list[i])

ax.grid(True, ls=':', color='b', alpha=0.3)
plt.title('甲乙丙各班语文成绩Box_chart分析', fontweight='bold')
ax.set_xticks(x_loc)
ax.set_xticklabels(x_labels, rotation=90)
ax.set_ylabel('分数/百分制', fontweight='bold')
plt.xticks(weight='bold')
plt.yticks(weight='bold')
fig.tight_layout()
plt.show()

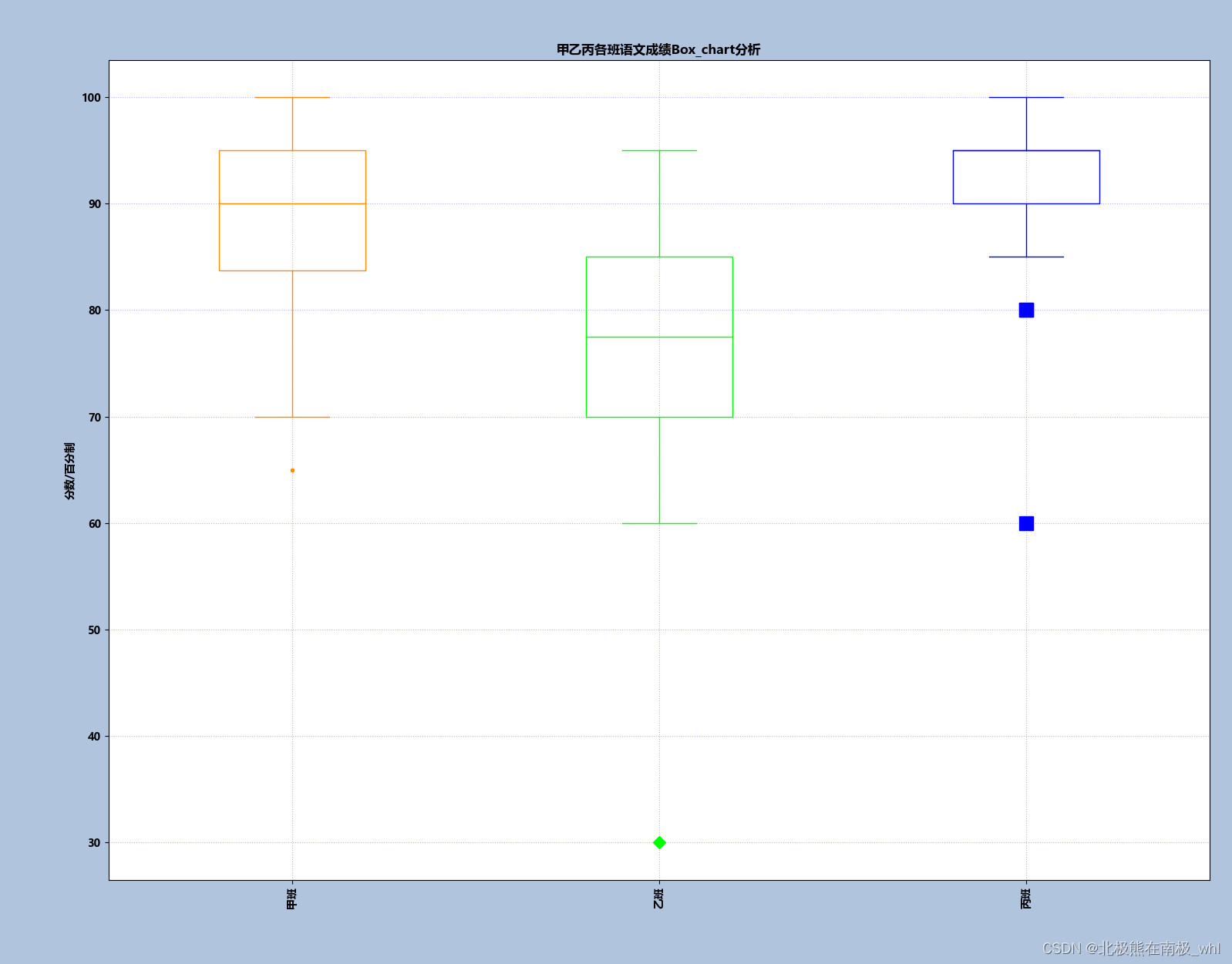

输出结果如下：

注意：如果想保存这种画布带背景颜色且轴域也带背景颜色的图片（在此图中，画布[fig]背景颜色为#B0C4DE，轴域[ax]背景颜色为white），需要使用以下语句保存到本地，具体语句如下：

plt.savefig(picture_name + '.jpg', facecolor=self.fig.get_facecolor())
# 其中picture_name为给图片命的名字

---

四、多种颜色的普通分组箱线图和散点图的叠加图

1.示例数据如下

表格如下（示例）：

---

班别	语文成绩(分/100分制)	数学成绩(分/100分制)	英语成绩(分/100分制)
甲班	80	70	90
	90	90	100
	75	95	100
	65	85	85
	85	75	75
	95	85	90
	100	90	100
	100	100	100
	80	100	75
	70	85	70
	90	90	85
	95	95	90
	85	98	95
	86	99	95
	92	85	90
	90	88	80
	95	86	70
	90	75	80
	85	78	70
	100	90	75
乙班	60	60	70
	70	70	75
	80	75	75
	65	80	70
	75	75	60
	80	75	90
	73	65	98
	75	80	95
	85	60	85
	90	80	75
	95	90	70
	65	95	60
	70	95	65
	75	90	70
	80	80	75
	85	85	75
	95	75	80
	85	75	75
	80	60	70
	70	65	80
丙班	60	100	80
	80	100	90
	100	100	100
	100	95	100
	100	95	100
	100	95	90
	90	95	95
	95	95	95
	95	90	95
	95	85	90
	85	90	95
	95	90	90
	95	90	95
	95	95	90
	95	90	95
	80	95	90
	95	95	95
	90	95	90
	90	95	95
	90	90	85

---

现在需要把表格中的数据绘制成箱线图，从而进一步分析每个班级的学生成绩情况。

2.代码如下

2.1 代码如下（示例）：

2.1.1 Case1：

import matplotlib.pyplot as plt
import numpy as np

# 设置字体, 解决中文乱码问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
# 解决图像中的'-'负号的乱码问题
plt.rcParams['axes.unicode_minus'] = False

ClassA_C = [80, 90, 75, 65, 85, 95, 100, 100, 80, 70, 90, 95, 85, 86, 92, 90, 95, 90, 85, 100]
ClassA_M = [70, 90, 95, 85, 75, 85, 90, 100, 100, 85, 90, 95, 98, 99, 85, 88, 86, 75, 78, 90]
ClassA_E = [90, 100, 100, 85, 75, 90, 100, 100, 75, 70, 85, 90, 95, 95, 90, 80, 70, 80, 70, 75]

ClassB_C = [60, 70, 80, 65, 75, 80, 73, 75, 85, 90, 95, 65, 70, 75, 80, 85, 95, 85, 80, 70]
ClassB_M = [60, 70, 75, 80, 75, 75, 65, 80, 60, 80, 90, 95, 95, 90, 80, 85, 75, 75, 60, 65]
ClassB_E = [70, 75, 75, 70, 60, 90, 98, 95, 85, 75, 70, 60, 65, 70, 75, 75, 80, 75, 70, 80]

ClassC_C = [60, 80, 100, 100, 100, 100, 90, 95, 95, 95, 85, 95, 95, 95, 95, 80, 95, 90, 90, 90]
ClassC_M = [100, 100, 100, 95, 95, 95, 95, 95, 90, 85, 90, 90, 90, 95, 90, 95, 95, 95, 95, 90]
ClassC_E = [80, 90, 100, 100, 100, 90, 95, 95, 95, 90, 95, 90, 95, 90, 95, 90, 95, 90, 95, 85]

fig = plt.figure(figsize=(8, 6), facecolor='#B0C4DE')
ax = fig.add_subplot(facecolor='white')

# 每个刻度标签下有几个group就有几个箱子
group_dataA = [ClassA_C, ClassA_M, ClassA_E]

boxplot_dataABC_C = [ClassA_C, ClassB_C, ClassC_C]
boxplot_dataABC_M = [ClassA_M, ClassB_M, ClassC_M]
boxplot_dataABC_E = [ClassA_E, ClassB_E, ClassC_E]

# 橙绿蓝
color_list = ['#FF8C00', '#00FF00', '#0000FF']

x_labels = ['甲班', '乙班', '丙班']
legend_labels = ['语文', '数学', '英语']
length = len(x_labels)
x_loc = np.arange(length)

group_number = len(group_dataA)
total_width = 0.6
box_total_width = total_width * 0.65
interval_total_width = total_width * 0.35
box_width = box_total_width / group_number

###################################################
if group_number == 1:
    interval_width = interval_total_width
else:
    interval_width = interval_total_width / (group_number - 1)

###################################################
if group_number % 2 == 0:
    x1_box = x_loc - (group_number / 2 - 1) * box_width - box_width / 2 - (group_number / 2 - 1) * interval_width - interval_width / 2
else:
    x1_box = x_loc - ((group_number - 1) / 2) * box_width - ((group_number - 1) / 2) * interval_width
x_list_box = [x1_box + box_width * i + interval_width * i for i in range(group_number)]


boxplot_data = [boxplot_dataABC_C, boxplot_dataABC_M, boxplot_dataABC_E]

for i in range(len(boxplot_data)):
    #####################################################################
    # 先画boxplot
    #######################
    # boxplot_data_num用来统计每组数据的长度, 画scatter图时会用到
    boxplot_data_num = []
    for j in boxplot_data[i]:
        boxplot_data_num_tmp = len(j)
        boxplot_data_num.append(boxplot_data_num_tmp)
    #######################
    ax.boxplot(boxplot_data[i], positions=x_list_box[i], widths=box_width, patch_artist=True,
               medianprops={'lw': 1, 'color': color_list[i]},
               boxprops={'facecolor': 'None', 'edgecolor': color_list[i]},
               capprops={'lw': 1, 'color': color_list[i]},
               whiskerprops={'ls': '-', 'lw': 1, 'color': color_list[i]},
               showfliers=False, zorder=1)
    # flierprops = {'marker': 'o', 'markerfacecolor': color_list[i], 'markeredgecolor': color_list[i], 'markersize': 8}
    #####################################################################
    # 再画scatter
    # 将每一组箱线图统计的所有点绘制在图上
    # spotx是每一组箱线图所有的点的横坐标
    spotx = []
    for j_spotx, k_spotx in zip(x_list_box[i], boxplot_data_num):
        spotx_tmp = [j_spotx] * k_spotx
        spotx.append(spotx_tmp)
    # print('$$$spotx:', spotx)
    ax.scatter(spotx, boxplot_data[i], c=color_list[i], s=30, label=legend_labels[i], zorder=2)
ax.grid(True, ls=':', color='b', alpha=0.3)
plt.title('甲乙丙各班语文/数学/英语成绩Box_chart分析', fontweight='bold')
ax.set_xticks(x_loc)
ax.set_xticklabels(x_labels, rotation=90)
ax.set_ylabel('分数/百分制', fontweight='bold')
################################################################################################################
################################################################################################################
plt.legend(title='学科', loc='center left', bbox_to_anchor=(1.02, 0.5), facecolor='None', edgecolor='#000000',
           frameon=True, ncol=1, markerscale=3, borderaxespad=0, handletextpad=0.1, fontsize='x-large', title_fontsize='x-large')
################################################################################################################
################################################################################################################
plt.xticks(weight='bold')
plt.yticks(weight='bold')
fig.tight_layout()
plt.show()

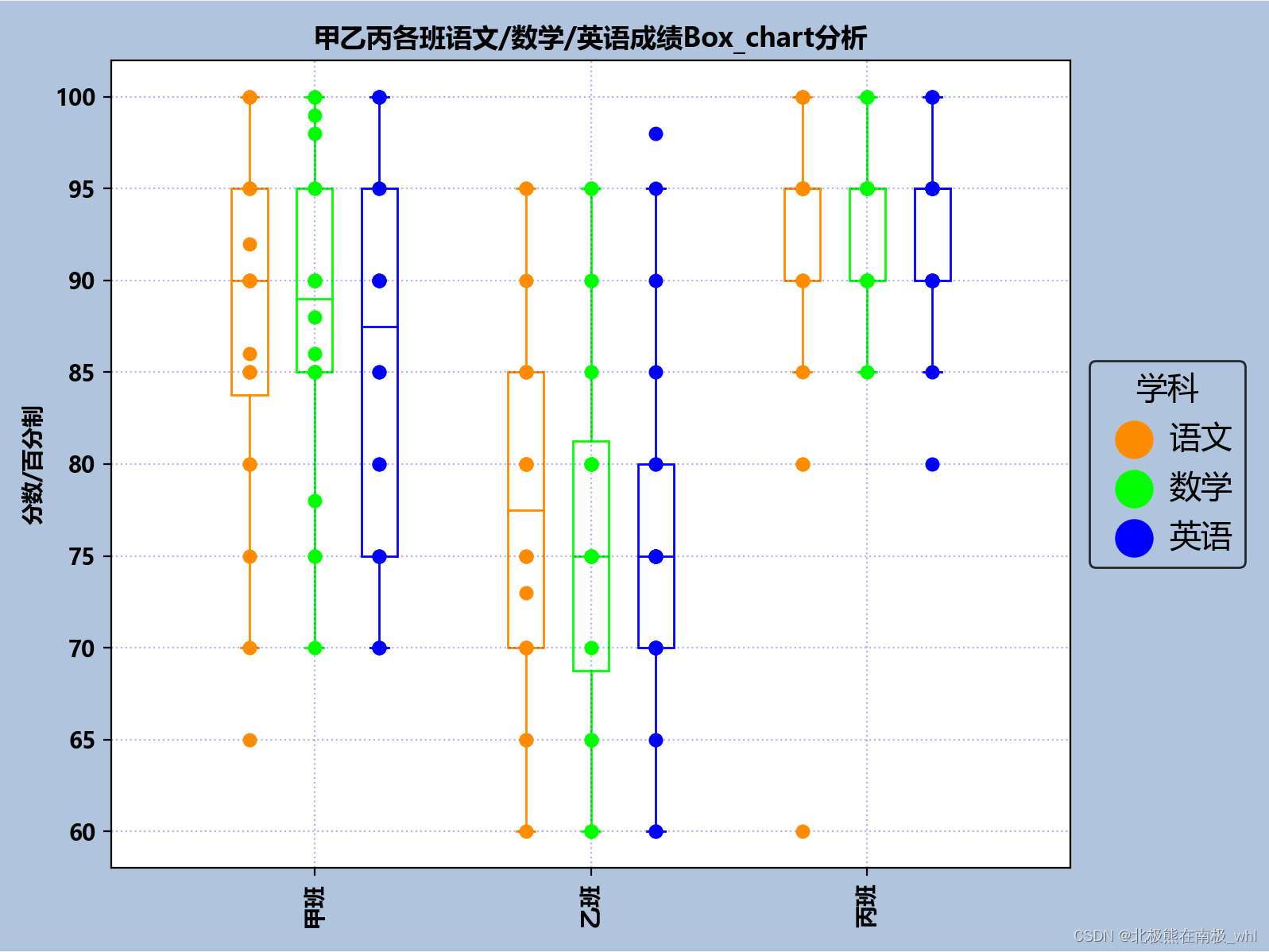

输出结果如下：

注意：如果想保存这种画布带背景颜色且轴域也带背景颜色的图片（在此图中，画布[fig]背景颜色为#B0C4DE，轴域[ax]背景颜色为white），需要使用以下语句保存到本地，具体语句如下：

plt.savefig(picture_name + '.jpg', facecolor=self.fig.get_facecolor())
# 其中picture_name为给图片命的名字

---

五、总结

以上就是今天要讲的内容，本文详细介绍了各种箱线图的绘制过程和方法，并用实例给大家演示了具体的实现代码和实现逻辑，希望对大家学习画箱线图有帮助。最后我提出以下几个问题：
(1)为什么我不直接在ax.boxplot()函数中直接用labels这个参数生成legend，反而要利用ax.scatter()函数中的label参数生成legend？
(2)还有什么方法能够生成箱线图的图例？
(3)箱线图的图例生成方法和柱状图、折线图、饼图、直方图、散点图等图的图例生成方法有什么不同之处或特别之处？
这些将在后面将要写的一篇博文名为《Python Matplotlib数据可视化绘图之（五）————箱线图与散点图的叠加图》的文章中详细讲解
