Python-Matplotlib可视化（8）——图形的输出与保存

前言

Matplotlib是Python的绘图库，它提供了一整套和 matlab 相似的命令 API，可以生成你所需的出版质量级别的图形。Matplotlib可以将任何图形渲染为各种常见的文件格式，如PNG、EPS、SVG和PDF。默认情况下，图形显示时带有简约的用户界面，可以通过保存按钮将图形保存到文件中。但是，如果需要生成大量的图形，这种方法并不方便，因此我们需要使用函数自动化保存生成的图形文件。在本文中，我们将探讨Matplotlib的文件输出功能。除了以编程方式生成文件输出外，我们还将学习如何控制输出的分辨率和大小以及透明度等。

生成PNG图片文件

实际使用场景下，我们可能希望获取程序运行过程中数据的情况，同时并不想打断程序的执行，而希望为每个运行步骤自动生成保存一张图片。Matplotlib可以灵活的将图形直接保存到图片文件中。
首先，我们将学习如何将图形输出到PNG文件。PNG文件是位图输出的理想选择，它依赖于无损压缩算法，并可以处理透明度。

import numpy as np
from matplotlib import pyplot as plt
x = np.linspace(-6, 6, 1024)
y = np.sinc(x)
plt.plot(x, y)
plt.savefig('sinc.png', c = 'c')

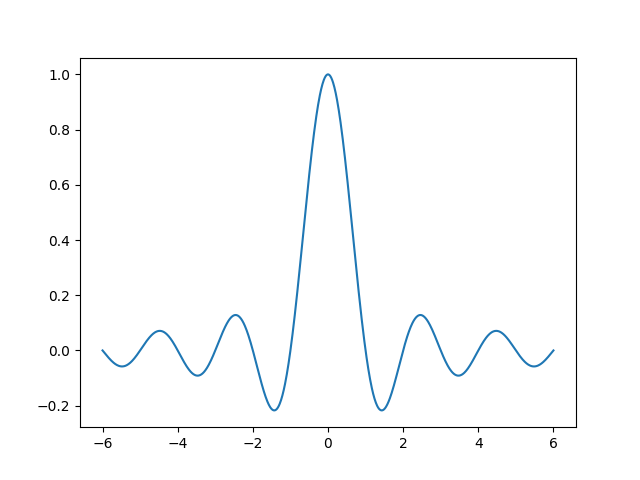

生成PNG图片文件

Tips：要保存图片，只需使用plt.savefig()调用替换plt.show()调用，此时将不会弹出查看图形窗口。函数plt.savefig()的工作原理与plt.show()完全相同——解释plt命令并生成图形，区别在于处理结束时所做的操作。show()函数将图片数据发送到用户界面库以进行展示，而savefig()函数将图片数据写入文件。
同时savefig()函数提供了多种可选参数，让我们继续前进，开始探索吧。

控制透明度

当图形是网站或演示文稿的一部分时，图形之间可能需要叠加显示，透明度对于这样的整合是很重要的，图形必须以一种美学上令人愉悦和一致的方式与背景融为一体。
为了演示透明性，将创建一个图形并将其嵌入到网页中，与网页背景融为一体。

使用透明背景将图形渲染为PNG文件

为了将图形渲染为透明背景的PNG文件，需要使用plt.savefig()，并将可选参数transparent设置为True：

import numpy as np
from matplotlib import pyplot as plt
x = np.linspace(-6, 6, 1024)
y = np.sinc(x)
plt.plot(x, y)
plt.savefig('sinc_1.png', c = 'c', transparent=True)

使用透明背景将图形渲染为PNG文件

制作包含图形的HTML页面

在包含背景的网页上使用上一步骤中保存的PNG文件(网页背景图片background.jpg请替换为目录中存在的文件)：

<html>
    <head>
        <style>
            body {

            background: white url(background.jpg);
            }
        </style>
    </head>
    <
