【前言】
本文是笔者的一个网络安全实验报告,发在csdn上旨在交流学习、加深理解。作为学生,文中难免有错误纰漏之处,恳请各位看官斧正指教。文中XP系统中所用的wireshark下载链接:https://pan.baidu.com/s/1yNc1TPzApscui1GRJx7-ow?pwd=wrsk
提取码:wrsk
【实验目的】
- 掌握抓取一次完整的网络通信过程的数据包实验(ping, ICMP协议);
- wireshark是非常流行的网络封包分析软件,功能十分强大。可以截取各种网络封包,显示网络封包的详细信息,利用wireshark软件进行抓包分析,完成检测报告,并写出结论;
【实验环境与设备】
- 要求:windows操作系统、wireshark安装文件、VMware Workstation Pro 。
- 硬件:三台虚拟机均为windows XP系统(命名为PC1,PC2,监听PC)。
- 软件:监听工具wireshark
- 在监听PC上装wireshark工具,监听PC1发送至PC2的数据包。
【实验要求】
1. 打开虚拟机,克隆三份,分别命名为PC1、PC2、监听PC。将上网模式设置为NAT模式,打开三台虚拟机,设置PC2的IP地址为xxx.xxx.xxx.100+学号后两位, 如学号后两位为01的同学,设置xxx.xxx.xxx.101。确保三台PC能相互通信。
2. 监听PC上安装Wireshark软件;
3. 在监听PC上打开Wireshark,设置捕捉过滤规则为ICMP;
4. 开始抓包。激活PC1,在PC1上ping PC2的IP地址(正常情况下至少返回一个应答包)。激活监听PC,停止抓包,分析抓下来的数据包。
【实验步骤】
一:通过克隆创建三个windowsXP系统虚拟机
1:打开虚拟机,新建账户。在“开始”菜单单击“控制面板”,选择“用户账户”,如图1.1.1
图1.1.1 打开“用户账户”设置
2:单击“创建一个新账户”,设置账户名称为“pc1”,如图1.2.1,单击“下一步”
图1.2.1 为新账户起名
3:将账户类型设置为“管理员”,如图1.3.1,单击“创建账户”
图1.3.1 创建管理员账户
4:创建完成后点击新创建的“pc1”账户,单击“创建密码”,如图1.4.1。输入密码和相关信息如图1.4.2。重复上述4步创建一个“pc2”账户。
图1.4.1 为新账户创建密码
图1.4.2 设置账户密码
5:在虚拟机本体关闭的状态下,右键克隆的虚拟机本体,单击“管理”选项里的“克隆”,如下图1.5.1。
图1.5.1 单击“克隆”进行虚拟机的克隆
6:出现克隆向导页面,如图1.6.1,单击“下一页”,在“克隆自”选项中选择“虚拟机中的当前状态”,如图1.6.2,单击“下一页”,在“克隆方法”里选择“创建完整克隆”,如图1.6.3,单击“下一页”
图 1.6.1 虚拟机克隆向导
图1.6.2 选择克隆方式为“虚拟机中的当前状态”
图1.6.3 选择克隆方式为“创建完整克隆”
7:设置克隆机的名称和存储位置,单击“完成”克隆虚拟机,如下图1.3.1。重复上述步骤创建pc2。
图1.7.1 设置克隆机名称和位置
二:配置三台虚拟机的网络
1:打开虚拟机“编辑”选项卡里的“虚拟网络编辑器”如图2.1.1。单击“更改设置”,启用“仅主机模式”并设置子网ip为192.168.146.0,单击“确定”完成设置,如图2.1.2
图2.1.1 打开虚拟网络编辑器
图2.1.2 启用仅主机模式
2:分别打开三台虚拟机设置里的“网络适配器”,在网络连接里选择“仅主机模式”,如图2.2.1
图2.2.1 虚拟机网络设置选择“仅主机模式”
3:在虚拟机的“开始”菜单打开“控制面板”,单击“网络和Internet连接”,如图2.3.1
图2.3.1 打开“网络和Internet连接”
4:单击“网络连接”,如图2.4.1
图2.4.1 打开“网络连接”

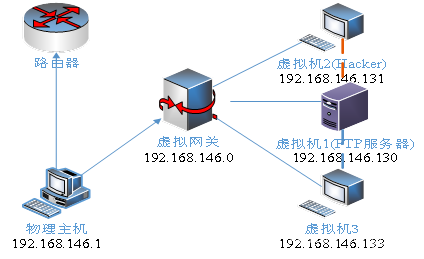

5:右键“本地连接”,单击“属性”,如图2.5.1。单击“Internet协议(TCP/IP)”,单击“属性”,如图2.5.2。选中“使用下面的IP地址”,对照实验报告中的网络拓扑图配置相应ip地址,ip地址后三位的前两位为本人学号10,监听机为192.168.146.101,如图2.5.3。重复上述步骤为pc1配置ip 192.168.146.100;pc2配置ip 192.168.146.103。
图2.5.1 打开本地连接的“属性”
图2.5.2 选择Internet协议的属性
图2.5.3 配置ip地址
6:三台虚拟机ip配置完成后相互能够ping通。监听机ping pc1和pc2如图2.6.1;
pc1 ping pc2和监听机如图2.6.2;pc2 ping pc1和监听机如图2.6.3。
图2.6.1 监听机ping另外两台
图2.6.2 pc1 ping另外两台
图2.6.3 pc2 ping另外两台
三:利用wireshark抓包
1:在监听机上安装wireshark。双击执行安装程序,如图3.1.1,按照提示点击“next”即可,之后设置安装位置,如图3.1.2,之后点击“next”直至出现“install”,点击install安装。
图 3.1.1 执行wireshark安装程序
图 3.1.2 设置安装位置
2:在监听机上打开wireshark,在capture-->interfaces里选择网卡,如图3.2.1,选择“本地连接”然后点击“start”开始抓包,如图3.2.2。
图 3.2.1 打开capture-->interfaces
图 3.2.2 选择“本地连接”网卡开始抓包
3:在pc1上ping pc2的ip地址,如图3.3.1
图 3.3.1 pc1上ping pc2的ip地址
四:抓包数据分析
1:将过滤器Filter设置为icmp可看到pc1向pc2发送的四个数据包,协议为ICMP,可以看到发送源地址和目的地址以及请求响应状态,如图4.1.1
图 4.1.1 抓包界面分布
图 4.1.2 pc1向pc2发送的四个数据包
2:以发送的第一个ICMP数据包为例,图4.1.1可看出其在第3帧,点击该行记录,可看到下方有四行分别对应:Frame 物理层的数据帧概况;Ethernet II,src 数据链路层以太网帧头部信息;Internet Protocol version 4,src 网络层IPv4包头部信息;Internet Control Message Protocol icmp协议信息概况。如图4.2.1
图 4.2.1 抓包数据概况
3:详细信息:物理层的数据帧概况,如图4.3.1;数据链路层以太网帧头部信息,如图4.3.2;网络层IPv4包头部信息,如图4.3.3;网络控制信息协议,如图4.3.4。
图 4.3.1 物理层的数据帧信息
图 4.3.2 数据链路层以太网帧头部信息
图 4.3.3 网络层IPv4包头部信息
图 4.3.4 icmp协议的信息概况
4:捕获过滤器设置:图4.1.1中使用了显示过滤器设置,若使用捕获过滤器,设置捕获协议类型,ip等信息的过滤,可只捕获所求类型的包。如:数据包中只捕获源ip地址为192.168.146.100(pc1),目的地址为192.168.146.103(pc2)的icmp包,需在capture-->filter中点击“new”,在下方的property栏中填写设置的过滤器名称和过滤表达式,名称可设置为filter_pc1_icmp,过滤表达式为icmp and ip.src==192.168.146.100 and ip.dst==192.168.146.103,如图4.4.1,然后抓包,结果如图4.4.2。
图 4.4.1 设置捕获过滤器
图 4.4.2 设置捕获过滤下的抓包结果
