【考前冲刺】计算机三级网络技术之综合题-交换机配置

知识点1：VLAN的建立与删除
知识点2：分配交换机端口到VLAN中
知识点3：VLAN Trunk的配置
知识点4：VTP配置

VLAN的建立与删除

命令格式：vlan <vlan ID> name <vlan_name>
Switch-3528-TEST(vlan)#vlan 100 name vlanwork
（建立VLAN 100，名称为vlanwork）
Cisco35系列删除vlan用no vlan<vlan ID>

命令格式：set vlan <vlan ID> name <vlan_name>
Switch-6509-TEST>(enable) set vlan 100 name vlan100
（建立VLAN 100，名称为vlan100）
Cisco65系列删除vlan用clear vlan<vlan ID>

---

分配交换机端口到VLAN中

命令格式：switchport access vlan <vlan _ID>
Switch-3528-TEST(config-if)#switchport access vlan 100
（将端口f0/1划分到VLAN 100中）
Switch-3528-TEST(config-if)#

命令格式：set vlan <vlan_ID> <mod/port>
Switch-6509-TEST>（enable）set vlan 100 0/1
（将端口0/1划分到VLAN 100中）
Switch-6509-TEST>（enable）

---

VLAN Trunk的配置

Cisco35系列：
配置VLAN Trunk 模式：

Switch-3528-TEST(config-if)#switchport mode trunk
Swicth-3528-TEST(config-if)#

封装VLAN协议：

Swicth-3528-TEST(config-if)#switchport trunk encapsulation dot1q
（配置VLAN Trunk的封装模式为802.1q）

设置允许中继的VLAN：

Swicth-3528-TEST(config-if)#switchport trunk allowed vlan 1,10 （1-10）
（允许VLAN 1和VLAN 10通过此Trunk通路）
Swicth-3528-TEST(config-if)#switchport trunk allowed vlan except 11-20

Cisco65系列：
配置VLAN Trunk模式，封装VLAN协议：
命令格式：set trunk <mod/port> <mode> <type>

Switch-6509-TEST>(enable) set trunk 1/24 on dot1q
（配置VLAN Trunk模式，封装VLAN协议）

设置允许中继的VLAN：
命令格式：set trunk <mod/port> vlan <vlan>

Switch-6509-TEST>(enable) set trunk 1/24 vlan 11-20
（在端口1/24的允许VLAN列表中添加11~20号vlan）

35系列：用“no”和“except”
65系列：用“clear”

---

VTP配置

Cisco系列：
①配置VTP域名：

Swicth-3528-TEST#configure terminal  （进入全局配置模式）
Swicth-3528-TEST(config)#vtp domain TSET
（设置VTP域名为TEST，同一个域的所有交换机，必须设置相同的域名，同时VTP协议的版本号必须一致）

②配置VTP工作模式：

Swicth-3528-TEST(config)#vtp mode server
Swicth-3528-TEST(config)#vtp mode client
Swicth-3528-TEST(config)#vtp mode transparent
Swicth-3528-TEST(config)#

Cisco65系列：
①配置VTP域名：
Swicth-6509-TEST>(enable) set vtp domain TEST (设置VTP域名为TEST)
②配置VTP工作模式：

Swicth-6509-TEST>(enable) set vtp mode server  （设置VTP Server模式，默认值）
Swicth-6509-TEST>(enable) set vtp mode  client
Swicth-6509-TEST>(enable) set vtp mode transparent
Swicth-6509-TEST>(enable) set vtp mode off     （关闭VTP）
Swicth-6509-TEST>(enable)

---

例题

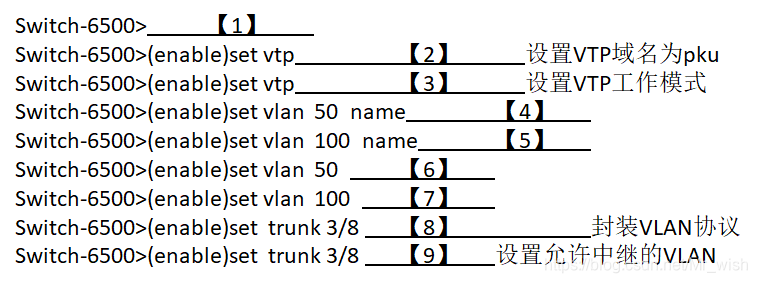

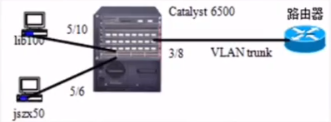

如图所示，有2台计算机连接在一台Catalyst 6500交换机上，它们分别被划分在ID号为50，VLAN名为jszx50和ID号为100，VLAN名为lib100中，交换机的3/8端口连接在一台路由器上，使用的VLAN协议是国际标准协议，要求该交换机可建立、删除和修改VLAN，并可将VLAN的配置信息自动传播到本域内的其他所有交换机。请阅读以下Catalyst 6500的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成交换机的配置。


答案：
【1】enable
【2】domain pku
【3】mode server
【4】jszx50
【5】lib100
【6】5/6（由图得来）
【7】5/10
【8】on dot1q（国际标准协议）
【9】vlan 50,100
