支持华为SSCP超级快充协议和OPPO SVOOC闪充协议的取电协议芯片

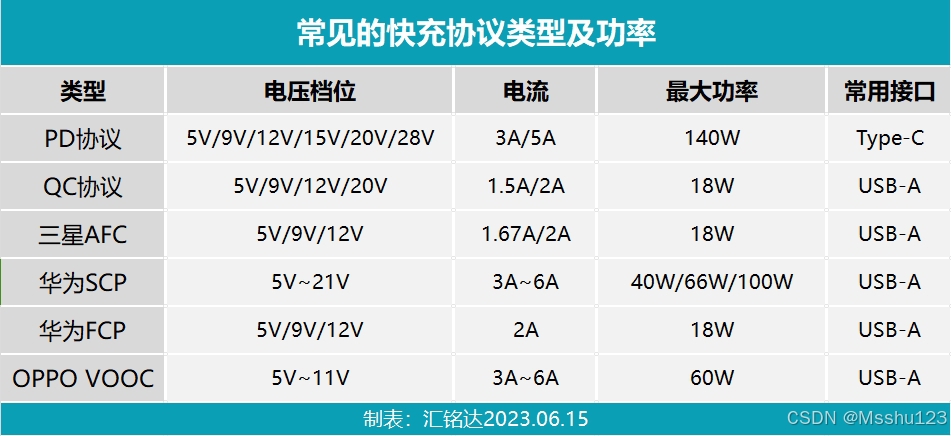

随着科技的发展，USB-C接口逐渐成为手机、平板电脑、小型家电等新型电子设备的主流接口，相较于过去繁杂的传统接口，USB-C不仅简化了消费者的使用体验，也降低了制造商的生产成本。特别是随着PD协议的普及，Type-C接口因其支持正反插和高达240W的充电功率，正逐渐取代microUSB以及各类专用DC适配器。而为了实现USB-C接口的高效电力和数据传输，设备内部需要集成符合USB PD标准的握手协议芯片，即PD Sink或PD诱骗芯片。这些芯片通过与供电端协商电压和电流，确保充电过程安全、快速且高效。

XSP04取电协议芯片是汇铭达基于华为超级快充和OPPO闪充所研发的一款受电端取电芯片，这款芯片支持PD、QC、FCP、SSCP、AFC、SVOOC等快充协议取电，是市面上支持快充协议最多的一款受电端协议芯片，它能兼容电源适配器所支持的5V9V12V15V20V电压档位，华为超级快充的5V/4A、 10V/4A、 11V/6A电压档位和OPPO闪充的5V、 10V、 11V电压档位，能够满足设备的不同需求。



 特性

芯片内部集成 LDO， 电路简单

宽电压输入范围： 3.3V~40V

支持电压档位向下兼容功能

支持固定电压档位和在线动态切换功能

过压保护(OVP)、 过温保护功能

集成多种快充协议

集成 PD2.0/PD3.0 快充协议

集成 FCP 快充协议

集成 SSCP 快充协议

集成 QC2.0/3.0 快充协议

集成 SVOOC 闪充协议

集成三星 AFC 快充协议

电压档位选择

PD 协议： 5V、 9V、 12V、 15V、 20V

QC 协议： 5V、 9V、 12V、 20V

AFC 三星协议： 5V、 9V、 12V

SSCP 超级快充： 5V/4A、 10V/4A、 11V/6A

SVOOC 超级闪充： 5V、 10V、 11V

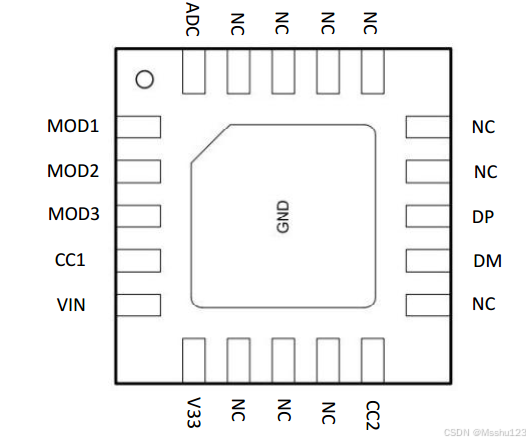

引脚配置

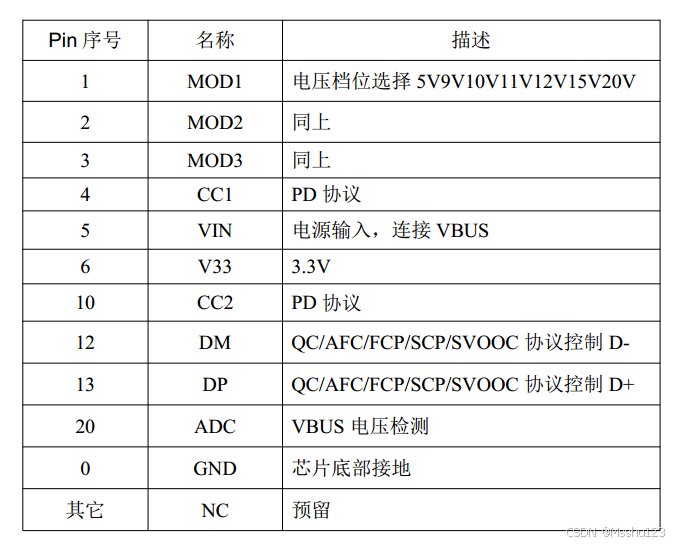

引脚说明

参考原理图

应用领域：

可广泛应用在带锂电的终端设备上，例如电动工具，照明灯具，音箱设备，摄影设备，筋膜枪小家电等，可以向带有快充协议的电源适配器请求最大或指定电压，例如PD充电器能支持5V,9V,12V,15V,20V充电，配有XSP04电路的设备，则可以从适配器获取5V,9V,12V,15V,20V电压讯号，从而实现快速充电。

芯片选型

每款芯片都有自己的特色，可以根据产品的不同需求来选择合适的取电芯片
