目前Type-C正在成为为单节和多节电池供电设备充电的标准端口。移动蓝牙、移动电源、电动工具等应用已经从专有充电端口、传统USB A口和桶形插孔端口过渡到标准化 Type-C接口。那如何通过Type-c输入、实现给多节锂电池快速充电呢？

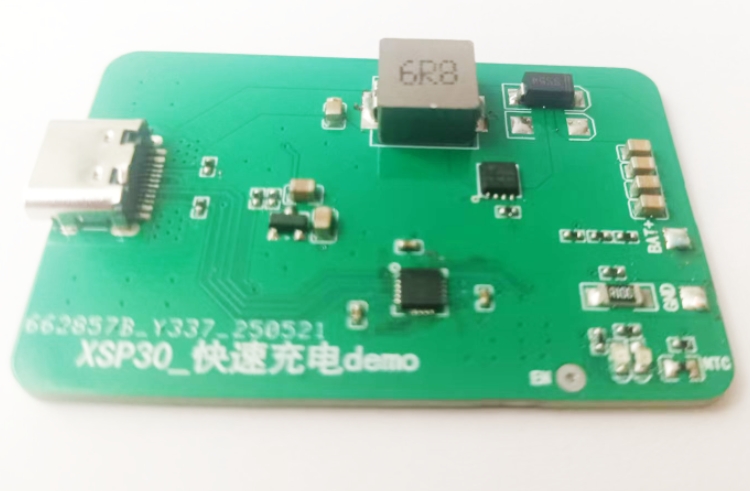

芯片概述

汇铭达XSP30是一款升降压型2~3串锂电池充电管理芯片, 芯片支持PD、 BC1.2 等多种快充协议和自适应适配器充电，充电电流最大可达2A。具有涓流（TC）、恒流（CC）和恒压（CV）三个充电过程，电池充满到 12.6V，会关闭充电并持续检测电池电压，电压下降到 12.3V 自动再充电。支持输入 5W~27W 高功率快速充电，具有欠压、过压、过流、过温等保护措施，确保充电电路安全工作。

特点

一、自适应充电，兼容性强、充电速度快、充电安全有保障

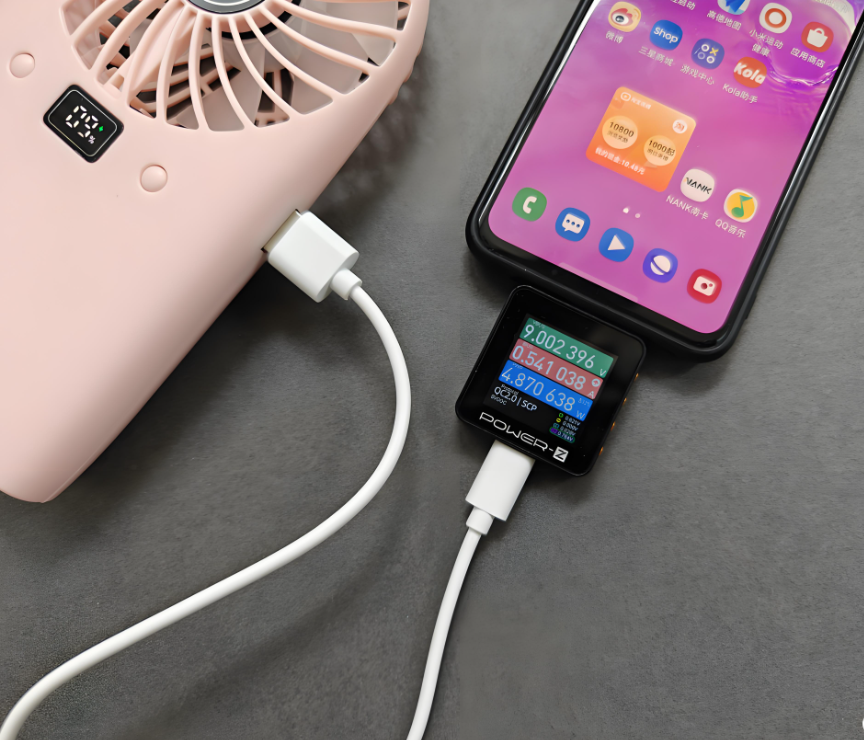

芯片具有自适应充电器功能。无论连接的充电器是 5V1A、 5V2A、 9V2A 或 9V3A 等，芯片会根据输入电源的功率大小，自动调整输出功率以适应各类不同的充电器，防止因功率过大导致充电器复位不充电

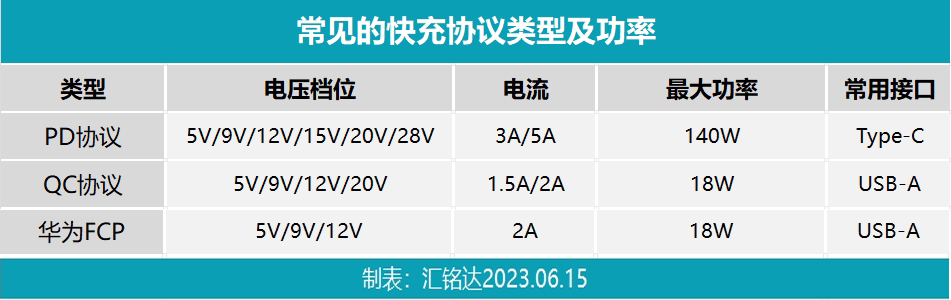

一、集成多种快充协议，兼容性更强

XSP30支持PD、BC1.2等多种快充协议，这意味着它可以从USB-A和Type-C充电器获取5V、9V电压，能够兼容市面上绝大多数充电器。这一特性对于需要快速充电的便携式设备尤为重要，如蓝牙音箱、小风扇等。

二、升降压充电，提升充电效率和稳定性

升降压充电芯片XSP30通过内部的集成电路和算法，首先检测电池的当前状态，包括电压、电流和温度等信息。然后，根据这些信息计算出最适合的充电电流和电压，并控制充电过程。在充电过程中，IC会不断监测电池的状态，并根据实际情况调整充电策略。当电池电量充满或出现异常情况时，IC会立即停止充电，并发出相应的保护信号，确保电池的安全‌

三、大电流充电，充电速度更快速

XSP30的最大充电电流可达2A，大电流充电不仅缩短了充电时间，还提高了充电效率。例如；电池容量 2500mAh， 3 节串联 12.6V 锂电池，使用 PD 协议充电器输入获取 9V/3A（27W）功率，充电池电流设置 2A，充电时间： 1 小时 30 分钟充满电

四、内置环路控制，确保充电过程中的安全、延长电池使用寿命

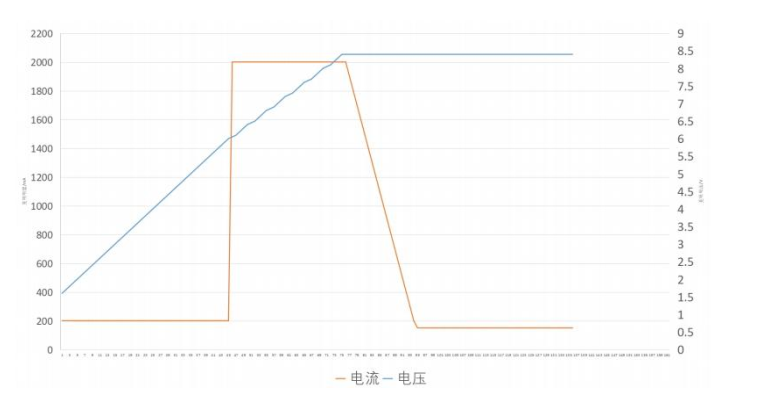

XSP30内置了三个环路来控制充电过程，包括涓流（TC)环路、恒流（CC）环路、恒压（CV）环路；

1、涓流环路：在充电最初对完全放电的电池单元进行预充，涓流充电的电流非常小，目的是安全地恢复电池的充电能力，避免过充和高温对电池的损害。

2、恒流环路：在电池电压上升到涓流充电阈值以上时以恒定电流快速充电。恒流充电的目的是快速充电，同时避免电池过热‌

3、恒压环路：当电池电压上升到一定值时，恒流充电结束，开始恒压充电阶段。在这个阶段，电压保持不变，电流不断减小。恒压充电的目的是使电池充满电，同避免过充的可能性‌

五、内置多种保护功能、充电更安全

XSP30内置过压保护、切压保护、过温保护、过流保护；

过压保护（OVP）：当检测到 Boost 电路异常时，硬件自动关闭输出，停止充电。从而保护电池不受过高电压的影响‌

欠压保护：当输入电压检测电路在检测到输入电压接近 4.5V 的欠压阈值时，就会自动调整降低充电电流，保证输入电压高于欠压阈值

过温保护：当检测到 NTC 温度超过 80℃后，就会强制停止充电，避免电池过热导致安全隐患。

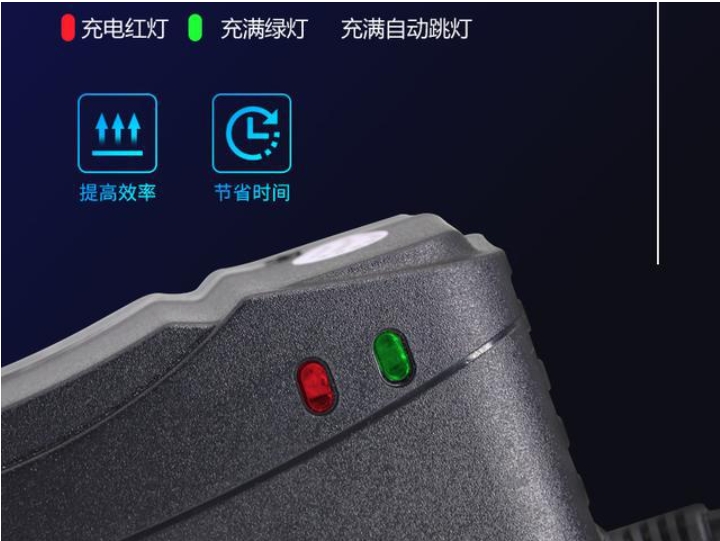

六、LED提示灯，实时掌握电池充电状态

CHRG为工作指示灯，当电池正常充电时CHRG常亮

STDBY为待机/充满电/异常指示灯，当电池充满电或待机状态时STDBY常亮，过压保护、温度保护等异常时，STDBY开启闪烁提示

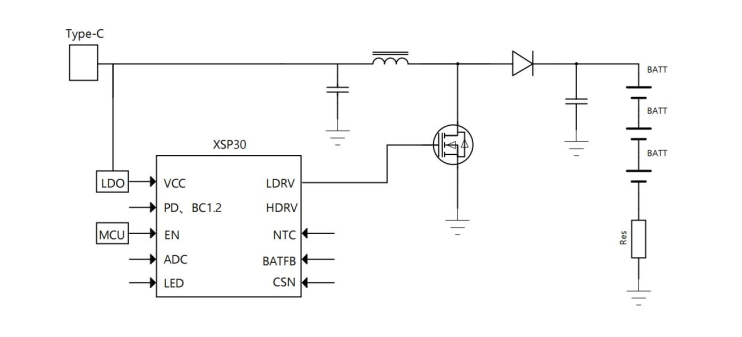

XSP30工作原理

XSP30的工作原理基于开关模式升降压充电技术。当电源适配器接入时，芯片首先识别并匹配快充协议，然后根据电池电量和充电状态选择合适的充电模式。在恒流充电阶段，芯片通过控制MOSFET的开关状态，以恒定电流对电池进行充电。随着电池电量的增加，芯片逐渐过渡到恒压充电阶段，限制充电电压的上升。同时，芯片还通过温度监测电路和输入电流自适应功能，实时监测电池温度和充电状态，智能调整充电电流和输入电压，确保充电过程的安全和高效。
