1. 想要的效果

左右两列和上下两行ItemView贴边，与RecyclerView边界之间没有间隙，如图所示

在这里插入图片描述

2. ItemView平分实现

在设置ItemView之间的间隙之前，我们先想想如何使得ItemView平分行

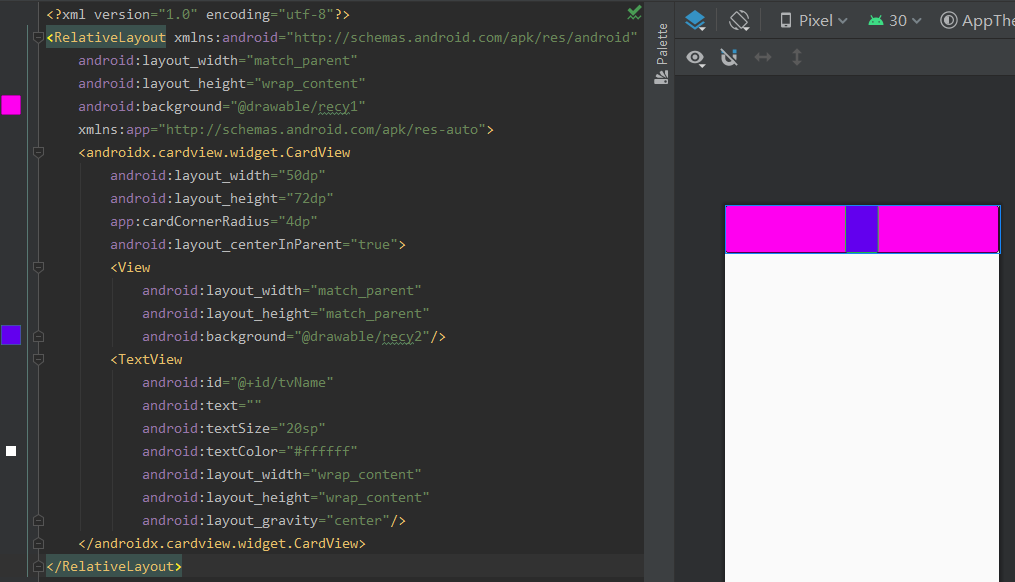

我们的ItemView的布局如下

在这里插入图片描述

当最外层布局为固定宽度或者为wrap_content时，Recyclerview的效果如下：

wrap_content：
在这里插入图片描述

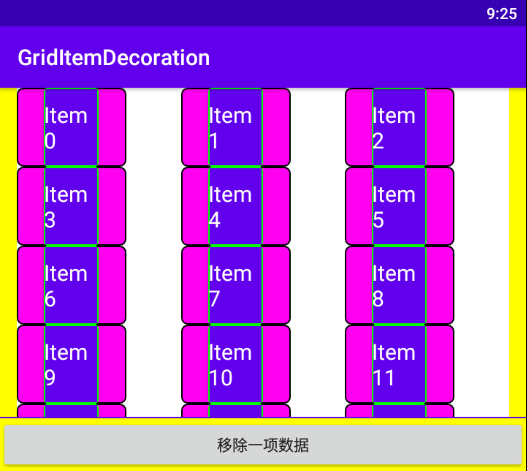

100dp：
在这里插入图片描述

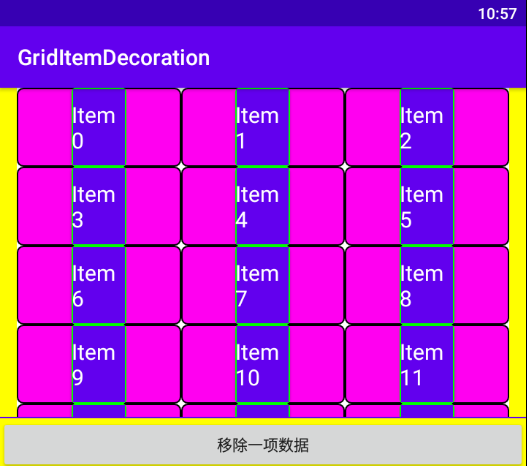

当itemView的最外层宽度为match_parent时，效果如下：
在这里插入图片描述

所以我们想要使得ItemView平分Recyclerview，就要求ItemView的宽度为match_parent。

因此当我们在实际使用的时候，可以在真正的布局(紫色)部分外嵌套一层宽度为match_parent的布局，紫色布局居中。

3. ItemDecoration自定义思路

想要实现ItemView间的间隙效果，第一个想到的就是使用ItemDecoration的getItemOffsets()方法。想起原先写过的文章，为Recyclerview的列表添加间隙就是使用ItemDecoration。

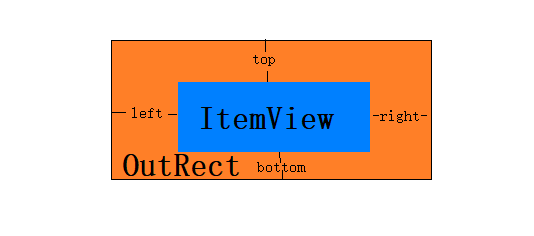

简单介绍下，蓝色部分就是我们的ItemView布局，想要和其他ItemView布局间形成间隙就是通过OutRect来设置的。它是在当前ItemView的四周扩展一部分作为间隙。

在这里插入图片描述

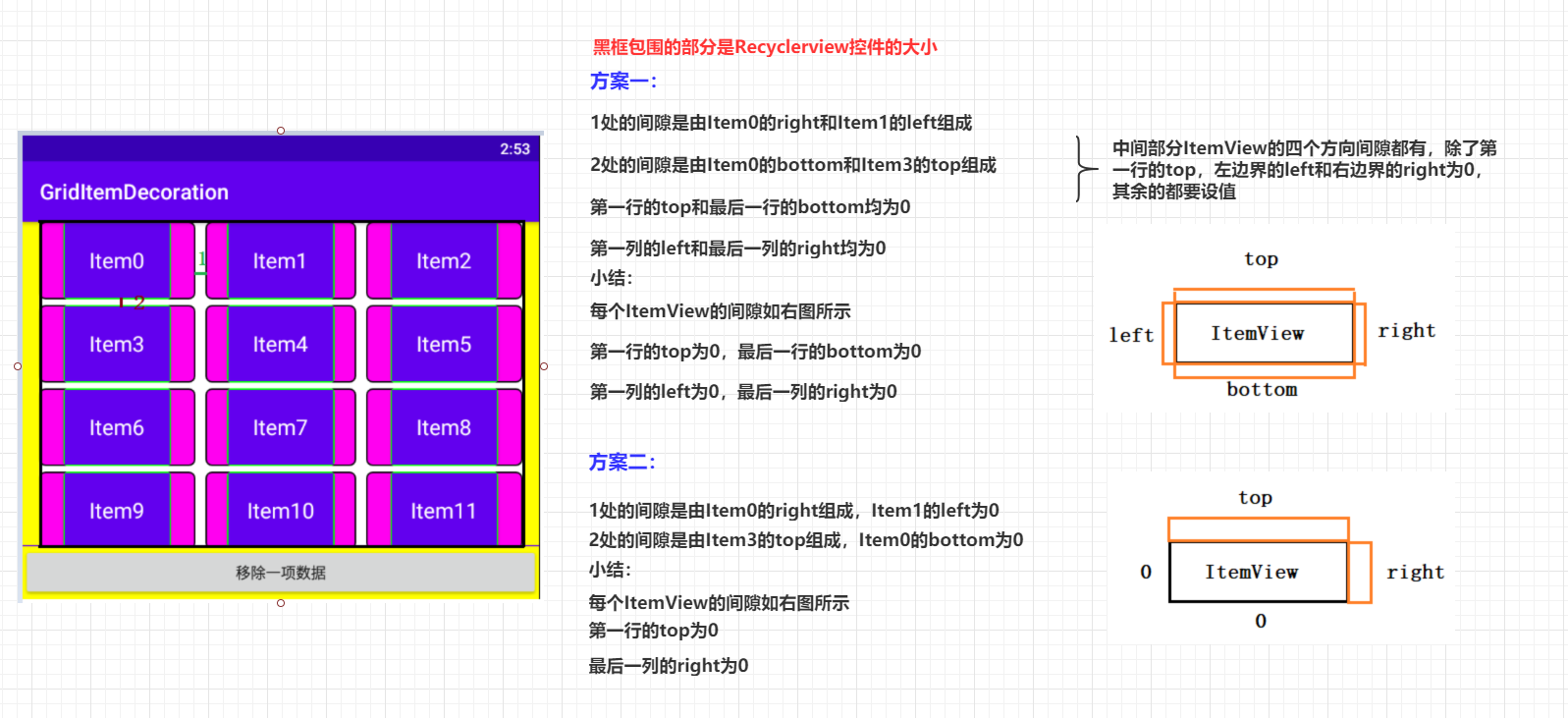

以三列为例，想要实现以下效果，有两种方案

在这里插入图片描述

这里我们采用方案二，方案一我在实际使用过程中遇到了一些问题，后面我们再讲讲.

3.1 创建类继承自RecyclerView.ItemDecoration()

class GridItemDecoration(leftAndRightSpace: Int = 0, topAndBottomSpace: Int = 0) :
RecyclerView.ItemDecoration() {
    //总共的列数
    var mSpanCount: Int = 0

    //左右间隔
    private val leftAndRightSpace = leftAndRightSpace
    //上下间隔
    private val topAndBottomSpace = topAndBottomSpace

    override fun getItemOffsets(
        outRect: Rect,
        view: View,
        parent: RecyclerView,
        state: RecyclerView.State
    ) {
        super.getItemOffsets(outRect, view, parent, state)
    }
}

这里我们创建的类GridItemDecoration继承自RecyclerView.ItemDecoration()

leftAndRightSpace和topAndBottomSpace分别为ItemView之间的左右间隔和上下间隔

3.2 重写getItemOffsets()方法

override fun getItemOffsets(
    outRect: Rect,
    view: View,
    parent: RecyclerView,
    state: RecyclerView.State
) {
    super.getItemOffsets(outRect, view, parent, state)

    //总共的列数
    mSpanCount = (parent.layoutManager as GridLayoutManager).spanCount

    //当前View所属位置(从0计数)，注意这里使用getChildAdapterPosition()而不是getChildLayoutPosition(),后面注意事项中单独说明
    val itemPosition = parent.getChildAdapterPosition(view)

    //当前所处行,从0计数
    val currentRow = itemPosition / mSpanCount
    //当前所处列，从0计数
    val currentColumn = itemPosition % mSpanCount

    //先默认所有的itemview的left和bottom为0
    //set(left,top,right,bottom)
    outRect.set(0, topAndBottomSpace, leftAndRightSpace, 0)
    //当前行处于第0行，top偏移均为0
    if (currentRow == 0) {
        outRect.top = 0
    }
    //当前列处于最后一列，right偏移均为0
    if (currentColumn == mSpanCount-1) {
        outRect.right = 0
    }
}

以上就完成了我们的ItemDecoration

4. 使用(包括移除操作)

4.1 创建适配器

这里就简单创建个适配器，如下所示：

class MyAdapter(private val data:MutableList<String>):RecyclerView.Adapter<MyAdapter.MyViewHolder>() {

    inner class MyViewHolder(itemView: View): RecyclerView.ViewHolder(itemView) {
        val tvName:TextView = itemView.findViewById(R.id.tvName)
    }

    override fun onCreateViewHolder(parent: ViewGroup, viewType: Int): MyViewHolder {
        val view =LayoutInflater.from(parent.context).inflate(R.layout.item,parent,false)
        return MyViewHolder(view)
    }

    override fun getItemCount(): Int {
        return data.size
    }

    override fun onBindViewHolder(holder: MyViewHolder, position: Int) {
        holder.tvName.text = data[position]
    }
}

4.2 使用GridItemDeocation

class MainActivity : AppCompatActivity() {
    private val dataList = mutableListOf<String>()
    private val mAdapter: MyAdapter by lazy { MyAdapter(dataList) }


    override fun onCreate(savedInstanceState: Bundle?) {
        //填充数据
        for (i in 0..20) {
            dataList.add("Item$i")
        }

		//设置适配器
        val layoutManager = GridLayoutManager(this, 3)
        mRecyclerview.layoutManager = layoutManager
        mRecyclerview.adapter = mAdapter

        //使用自定义的ItemDeciration
        mRecyclerview.addItemDecoration(GridItemDecoration(20, 10))

    }
}

4.3 移除一项

这里我们默认测试一直删除下标position为4的那一项

class MainActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
     btnRemove.setOnClickListener {
            position = 4

            if (position <= dataList.size - 1) {

                mAdapter.notifyItemRemoved(position)
                dataList.removeAt(position)

                mAdapter.notifyItemRangeChanged(position, dataList.size - position)
            }
        }
    }
}

注意，这里在调用notifyItemRemoved()后，还需要将数据项从list集合中去除，因为它并不会删除adapter数据集中真实的元素。

可以看到后面我们在移除后，一直是item14，数据项个数没有变化

在这里插入图片描述
最后一定要调用notifyItemRangeChanged()方法，因为notifyItemRemoved()只是移除了视图，并没有进行重新绑定，因此position还是之前的position，那样我们的GridItemDecoration内对位置的判断就会出现问题导致间隙错乱，所以需要对删除掉的位置及其后剩余项的所有itemview进行更新。

看如下所示，如果没有更新后面的部分，在移除后，后面ItemView之间的间隙就出现了问题。

在这里插入图片描述

5. 另外一种思路遇到的问题，待解决

其实一开始我使用的是思路一,每个ItemView都是四个方向有间隔，然后边界的再单独处理

override fun getItemOffsets(
        outRect: Rect,
        view: View,
        parent: RecyclerView,
        state: RecyclerView.State
    ) {
        super.getItemOffsets(outRect, view, parent, state)

        //总共的列数
        mSpanCount = (parent.layoutManager as GridLayoutManager).spanCount

        //当前View所属位置(从0计数)
        val itemPosition = parent.getChildAdapterPosition(view)

        //当前所处行,从0行计数
        val currentRow = itemPosition / mSpanCount
        //当前所处列，从0计数
        val currentColumn = itemPosition % mSpanCount
		//思路一
        outRect.set(
            leftAndRightSpace / 2,
            topAndBottomSpace / 2,
            leftAndRightSpace / 2,
            topAndBottomSpace / 2
        )
        //总共的个数
        val totalCount = (parent.layoutManager as GridLayoutManager).itemCount

        //第一行
        if (currentRow == 0) {
            outRect.top = 0
        }
        //如果总共的个数<=当前view所在行的最大个数，则代表它在最后一行
        if (totalCount <= (currentRow + 1) * mSpanCount) {
            outRect.bottom = 0
        }
        //第0列
        if (currentColumn == 0) {
            outRect.left = 0
        }
        //最后一列
        if (currentColumn == mSpanCount - 1) {
            outRect.right = 0
        }
    }

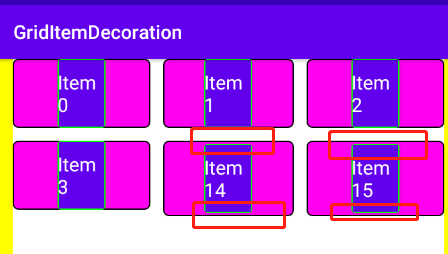

但是在实际使用的时候发现问题，在移除到如图所示时，可以看到最后那两个ItemView的最外层布局变高了，按道理我们的ItemDecoration只是在ItemView的外侧来偏移间隙，而且我们的ItemView的布局是wrap_content，内部紫色部分是固定高度，为什么它会变高？当我将itemview布局设置为固定高度后还是会出现这样的状况，暂时还是想不通，所以就没有采用思路一。如果有大佬知道是什么问题的话，还请指明原因，感激不尽。

在这里插入图片描述

6. 注意事项

6.1 获取当前View的位置要使用getChildAdapterPosition

通过日志打印出在删除前的下标，可以看到getChildLayoutPosition()和getChildAdapterPosition()获取到的每个ItemView的下标位置是相同的

getChildLayoutPosition为：0  getChildAdapterPosition为：0
getChildLayoutPosition为：1  getChildAdapterPosition为：1
getChildLayoutPosition为：2  getChildAdapterPosition为：2
getChildLayoutPosition为：3  getChildAdapterPosition为：3
getChildLayoutPosition为：4  getChildAdapterPosition为：4
getChildLayoutPosition为：5  getChildAdapterPosition为：5
getChildLayoutPosition为：6  getChildAdapterPosition为：6
getChildLayoutPosition为：7  getChildAdapterPosition为：7
getChildLayoutPosition为：8  getChildAdapterPosition为：8
getChildLayoutPosition为：9  getChildAdapterPosition为：9
getChildLayoutPosition为：10 getChildAdapterPosition为：10
getChildLayoutPosition为：11 getChildAdapterPosition为：11
getChildLayoutPosition为：12 getChildAdapterPosition为：12
getChildLayoutPosition为：13 getChildAdapterPosition为：13
getChildLayoutPosition为：14 getChildAdapterPosition为：14
getChildLayoutPosition为：15 getChildAdapterPosition为：15

删除掉下标为4的那一项后，打印日志，可以看到删除掉的那个ItemView通过getChildAdapterPosition()得到的下标为-1，而通过getChildLayoutPosition()得到的下标还是为4

getChildLayoutPosition为：4  getChildAdapterPosition为：-1
getChildLayoutPosition为：12 getChildAdapterPosition为：11
getChildLayoutPosition为：13 getChildAdapterPosition为：12
getChildLayoutPosition为：14 getChildAdapterPosition为：13
getChildLayoutPosition为：15 getChildAdapterPosition为：14
getChildLayoutPosition为：4  getChildAdapterPosition为：4
getChildLayoutPosition为：5  getChildAdapterPosition为：5
getChildLayoutPosition为：6  getChildAdapterPosition为：6
getChildLayoutPosition为：7  getChildAdapterPosition为：7
getChildLayoutPosition为：8  getChildAdapterPosition为：8
getChildLayoutPosition为：9  getChildAdapterPosition为：9
getChildLayoutPosition为：10 getChildAdapterPosition为：10

这个东西在刚开始使用的时候我还没发现异常，因为在手机上显示是没有任何问题的，可是当我在模拟器上使用时出现了如图所示的现象：在移除一项后，右下角那一项的偏移明显发生了问题。

在这里插入图片描述

这是因为：

getAdapterPosition()在数据刷新的时候提供一个-1的返回值，来告知视图其实正在重新绘制。

getLayoutPosition()不会告诉你数据正在刷新，始终会返回一个位置值。这个位置值有可能是之前的视图item位置，也有可能是刷新视图后的item位置，所以不采用这个方法。

6.2 移除数据注意要数据刷新

要进行如下固定的三步操作

mAdapter.notifyItemRemoved(position)
dataList.removeAt(position)
mAdapter.notifyItemRangeChanged(position, dataList.size - position)

7. 总结

总体上思路是挺简单的，还是那一套对Rect的运用，用其按照逻辑偏移出相应的距离即可。但是细节上例如ItemView的下标位置，移除数据该怎么操作还是要多注意。

以上就是全部内容，如果本文对你有帮助，请别忘记三连，如果有不恰当的地方也请提出来，下篇文章见。

8. 参考文章

android – 从RecyclerView.Adapter中删除项目后,RecyclerView.ItemDecoration不会更新

Android开发 RecyclerView.Adapter点击后的数组越界问题与 getAdapterPosition() 与 getLayoutPosition() 的区别
关注公众号，回复网格间距获取文章源码
