文章探讨了电压比较器在非线性区的工作状态，特别是集成运放作为电压比较器时的无反馈开环应用。举例说明了单限电压比较器和滞回比较器的特性，包括传输特性曲线的描述以及如何计算回差电压。通过具体的例子，如ui=10sinwtV和不同反馈配置，解释了输出电压与输入电压的关系。

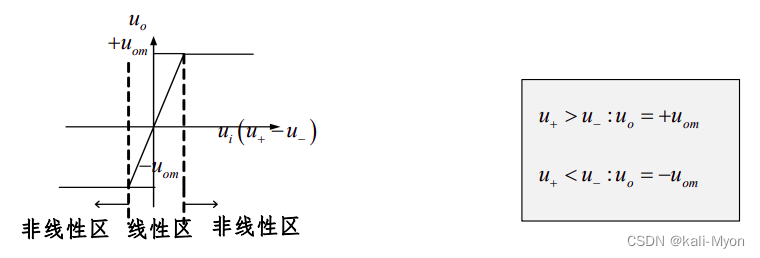

电压比较器（集成运放工作在非线性区）

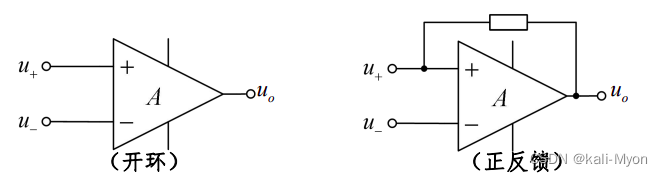

开环没有反馈支路，正反馈就是反馈接在了同相输入端。

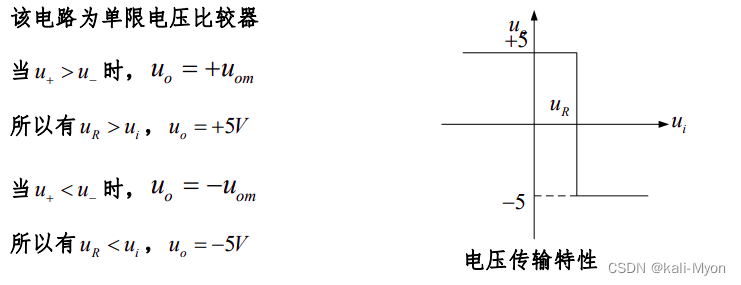

eg1：单限电压比较器
设稳压管VD2 的 uZ=±5V
则：
传输特性曲线就是用来描述输出电压与输入电压的关系

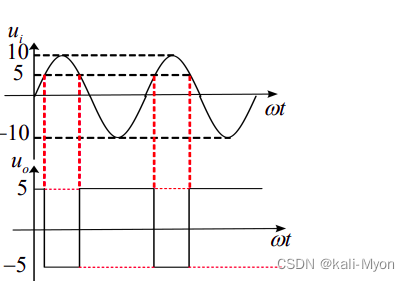

若ui = 10sinwt V ,uR= 5V，画出对应的uo波形图，在图上注明电压的幅度值：

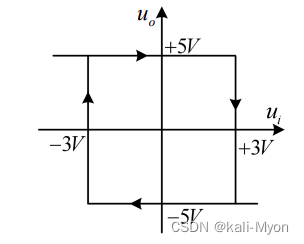

eg2：迟滞比较器
一般也是画传输特性曲线图，然后给你ui让你画输入与输出电压的波形示意图
滞回电压比较器还可能会让你求会回差电压
回差电压： △uTH = uTH1 - uTH 2

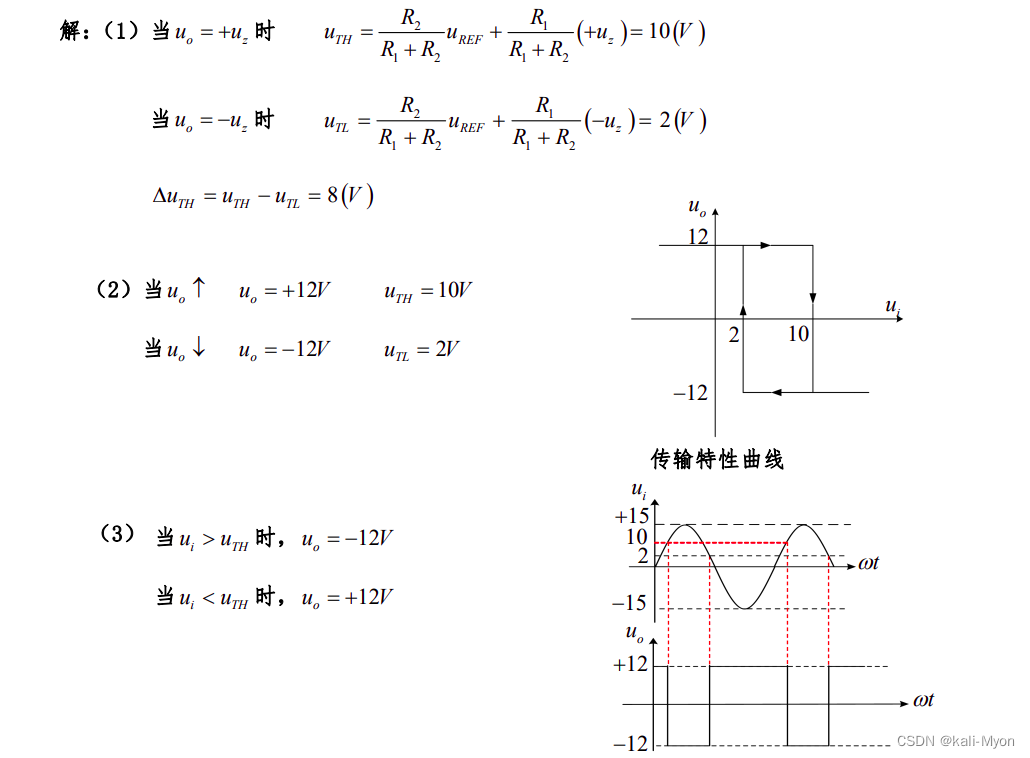

eg3：
则：
