西南科技大学模拟电子技术实验六（BJT电压串联负反馈放大电路）预习报告

已于 2024-10-22 18:36:18 修改
阅读量3.3k 收藏 33
点赞数 32
分类专栏： 西南科技大学模电实验预习报告（all） 文章标签： 西南科技大学 mutisim 模电实验 模拟电子技术
于 2023-12-04 11:28:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Myon5/article/details/134779555
版权
这篇博客详细介绍了BJT电压串联负反馈放大电路的预习报告，包括理论计算、反馈系数、输入和输出电阻的求解，并探讨了闭环电压放大倍数。此外，还涉及了实验指导书的预表和虚表填写，以及电路的Multisim仿真过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、计算/设计过程

  1. BJT电压串联负反馈放大电路

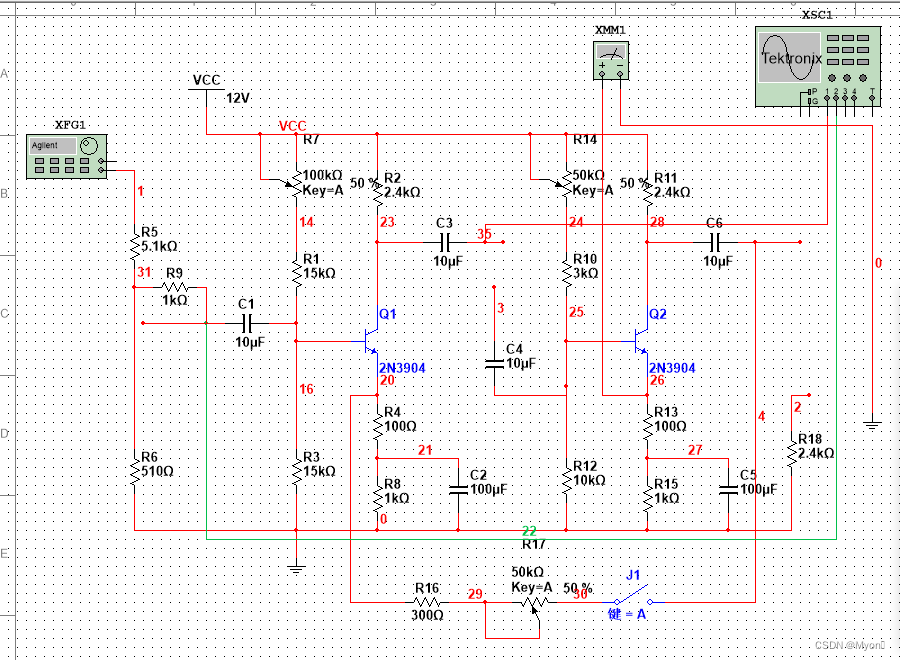

图1-1-1-1为BJT电压串联负反馈放大实验电路，若需稳定输出电压，减小从信号源所取电流，可引入电压串联负反馈闭合开关。

图1-1-1-1

  1. 理论算法公式

（1）闭环电压放大倍数
