SolidWorks中类似于布尔运算——以泵体空间为例

         布尔运算是数字符号化的逻辑推演法，包括联合、相交、相减。在图形处理操作中引用了这种逻辑运算方法以使简单的基本图形组合产生新的形体，并由二维布尔运算发展到三维图形的布尔运算。

        本文使用SolidWorks23，填充一个泵体内部空间，为后续流体分析提供流体域的选择使用。

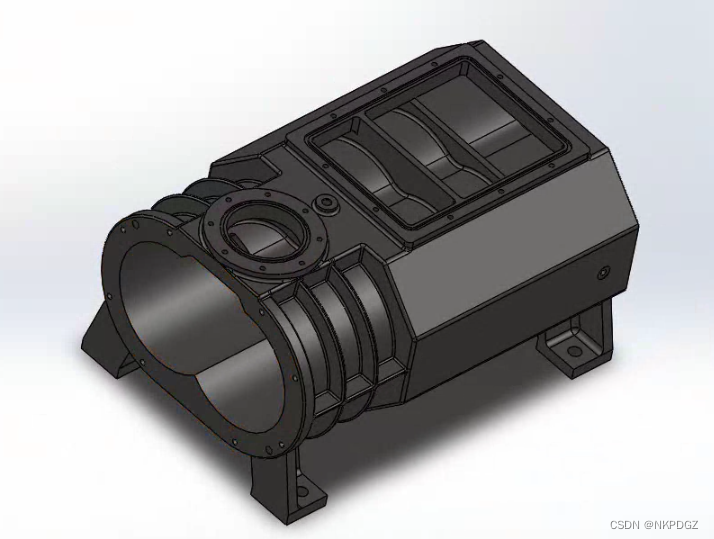

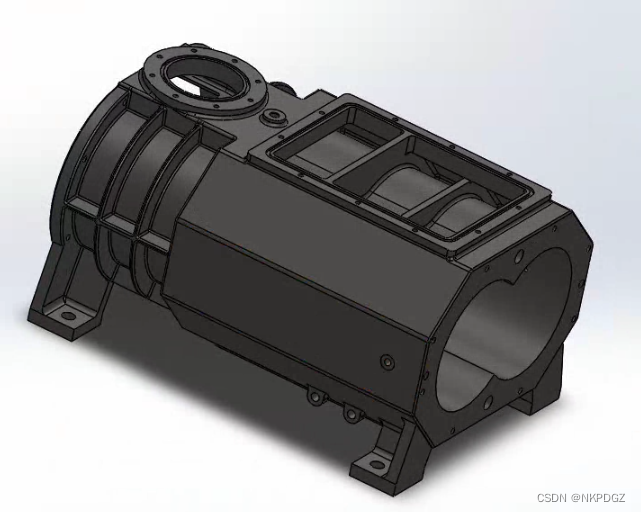

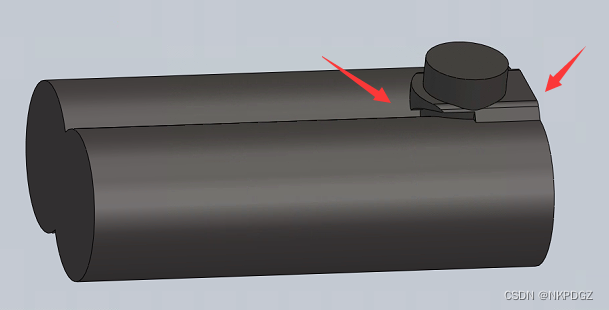

        模型如下提所示：

填充部分为本体内部及上侧入口区域。因入口区域结构较为复杂，需要进行布尔运算。

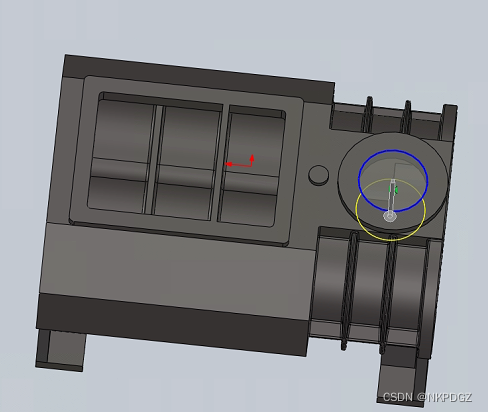

首先初步绘制入口处的流体域空间。

该绘制过程不必赘述，深度适度，确保到达内部空腔区域即可。强调一点，在拉伸凸台的时候，将“合并结果”的结果取消。

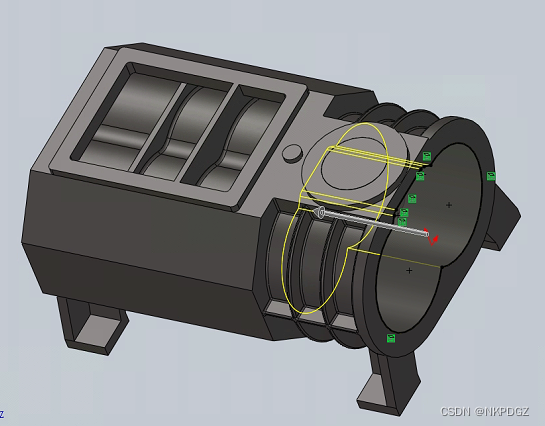

第二步，绘制空腔左侧的流体域。这一段的结构与右侧不同，故两侧采用分别向中心拉伸凸台的方式填满空腔。如下图所示：

深度与第一步类似，适度即可，确保不影响结果。强调一点，在拉伸凸台的时候，将“合并结果”的结果取消。因本土的特殊性，第一步的结果不需要进行布尔运算中的相减。

第三步将进行将第二步的结果与泵体结构进行布尔运算，将重复部分舍去。

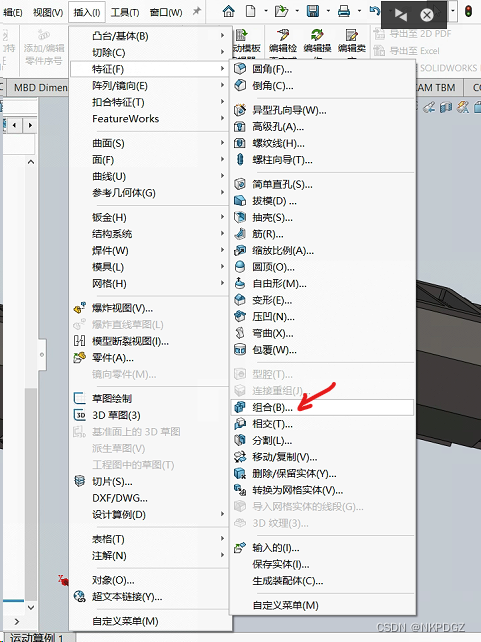

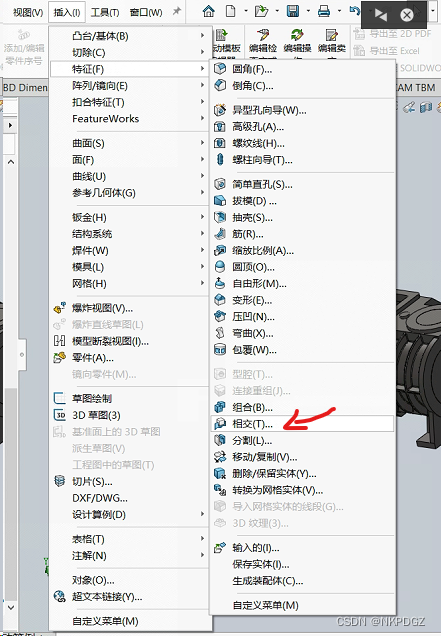

在主命令栏中的“插入”--“特征”--“相交”

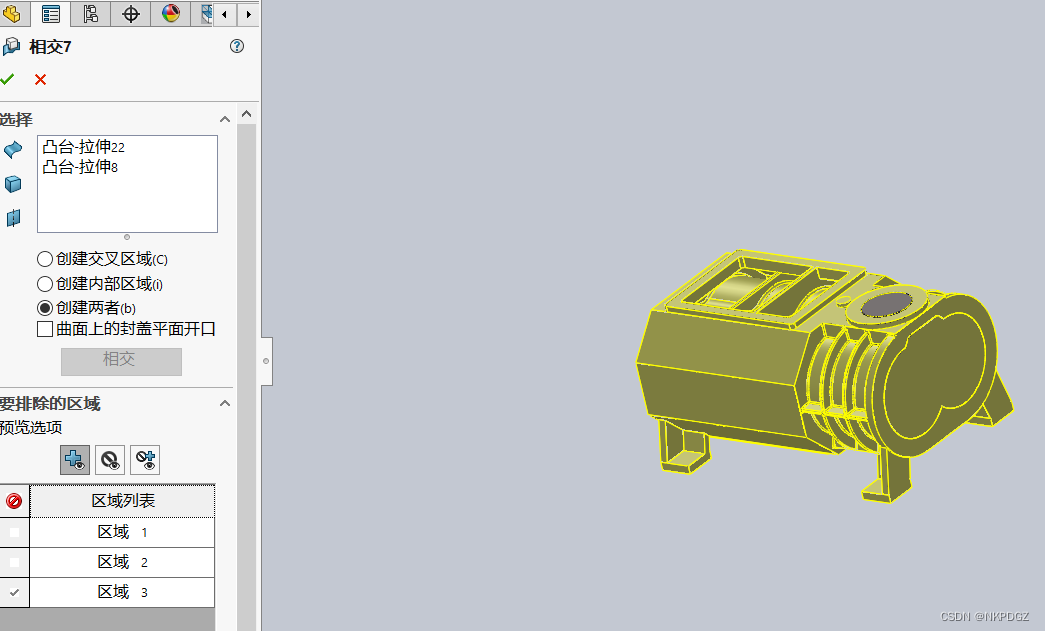

命令结果截图如下图：

首先选择所需要处理的部分，点击相交后，即可在下方“可排除区域”中选择不需要的区域进行排除。这里需要挨个试一下，就可以将重复部分去掉。再次强调一点，将“合并结果”的选项取消。

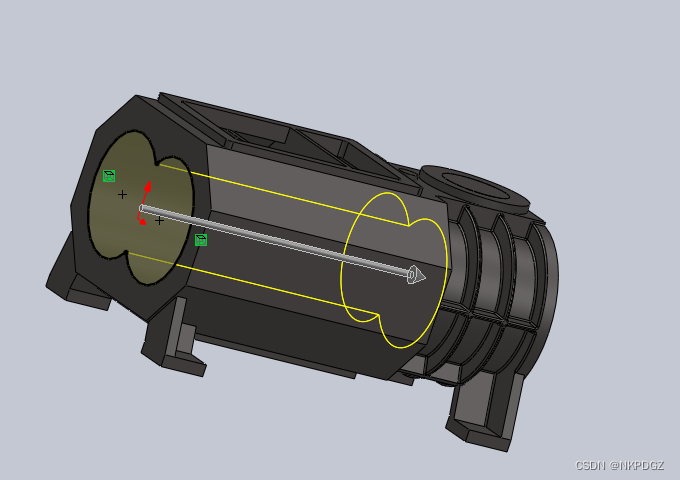

第四步，在泵体的另一端绘制流体域并拉伸凸台。

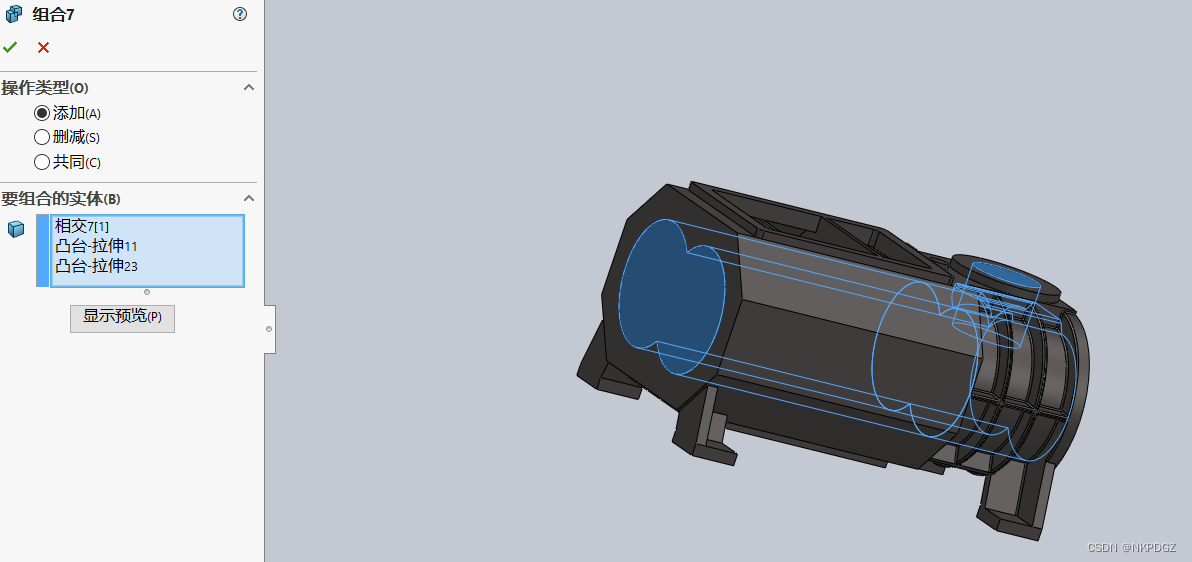

最后一步，使用组合命令将前面分别绘制的三个流体域空间进行组合。

再选择好需要合并的部件后，选择添加选项，确认即可。

最终结果如下图：

在结构不同处完成了较好的布尔运算，任务完成成功。
