solid works 组合删减的应用（布尔运算）

组合删减的应用（布尔差运算）

简述：
布尔运算：借两个简单的对象产生一个复杂的对象
本片采用布尔运算中的“差运算”：第一个物体减去与第二个物体相交叠的部分，同时除掉第二个物体。
此篇我们以创建一个中间空心的风道为例
思路：
1、建模保存：将风道模型保存1
2、复制更改：将该风道等距扩大几毫米，拉伸为全部实心体
3、重命名：将拉伸完的实体重命名2、保存
4、插入：将保存模型1插入到模型2中，并将坐标原点重合
5、删减：插入特征组合，删减实体

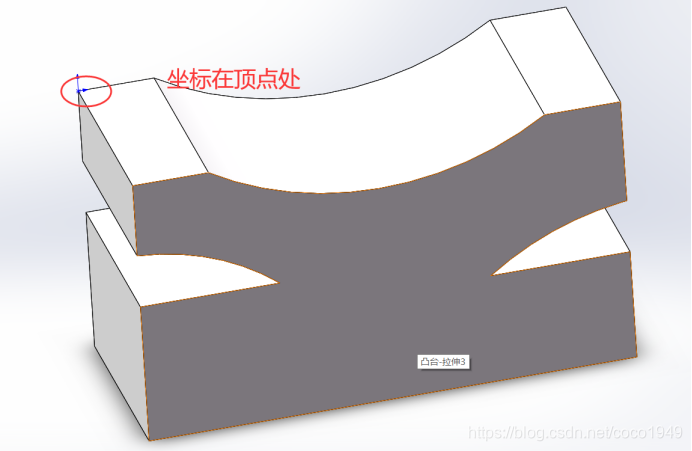

1、建模保存：坐标原点在模型一顶角上，将风道模型保存1

2、复制更改：将该风道模型1等距扩大几毫米，拉伸为全部实心体模型2

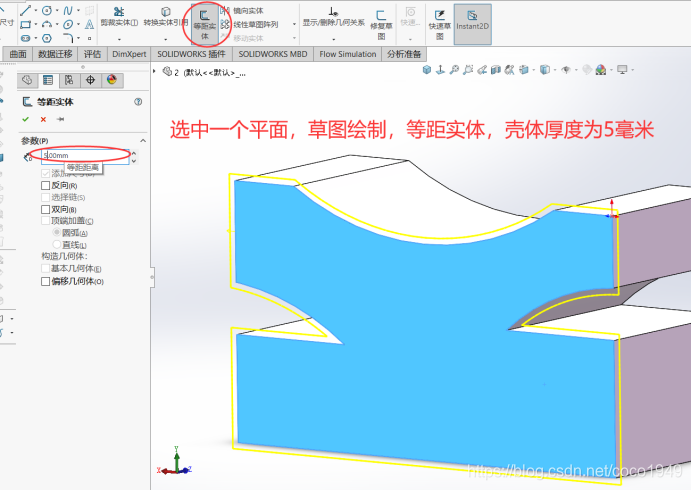

选中一个平面，草图绘制，等距实体，距离为5mm

特征：凸台拉伸，两个方向：左5，右305
