画机柜布置图就这么简单,你学会了吗?

你还在使用excel画机柜布置图?

你还在使用CAD画机柜布置图?


你还在使用Visio画机柜布置图?


我们今天都在使用nVisual画机柜布置图!

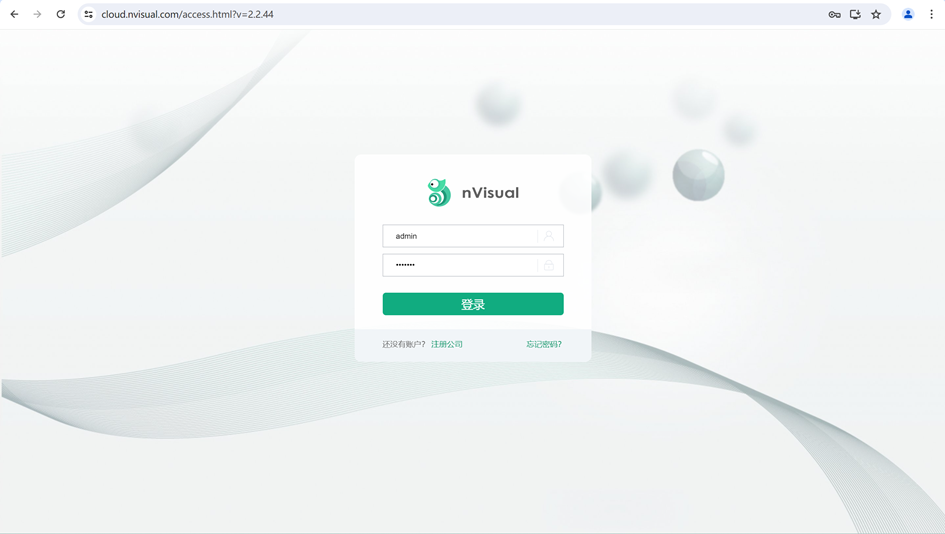

第一步:登录注册cloud.nVisual.com云平台,免费使用Visual;

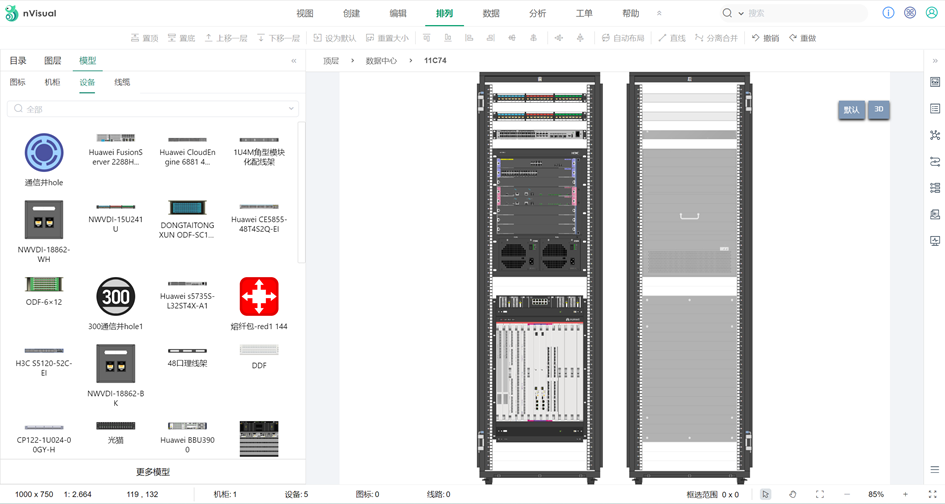

第二步:上万种设备模型拖拽式上下架,快速创建机柜布置图;


第三步:导出六种不同展示效果的机柜图。

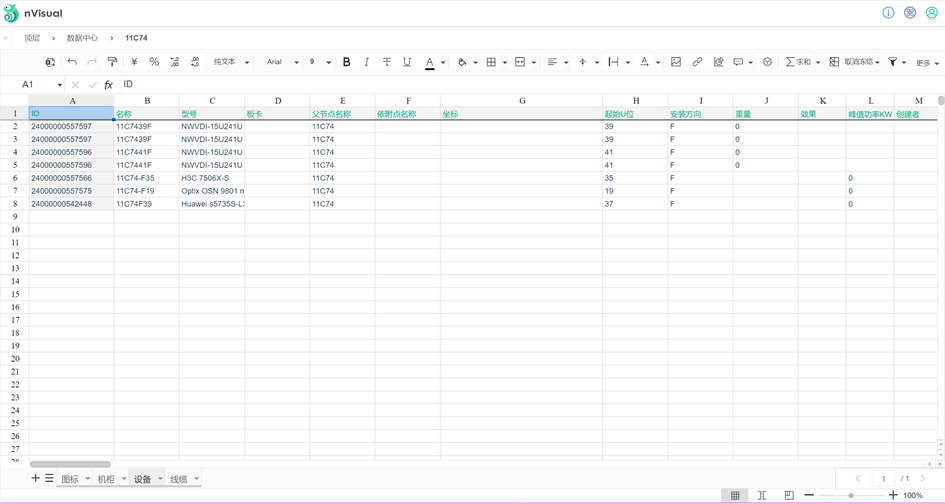

1. 机柜EXCEL数据(包括设备与线缆)

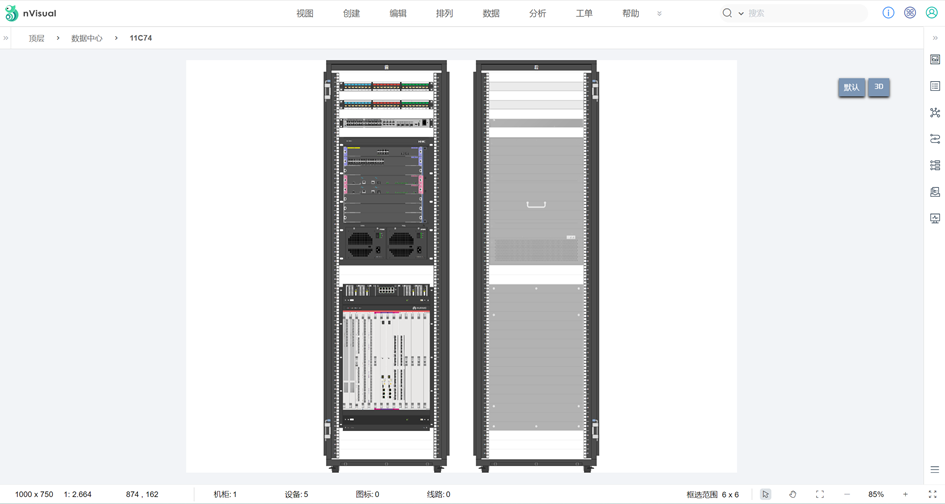

2. 机柜2D视图

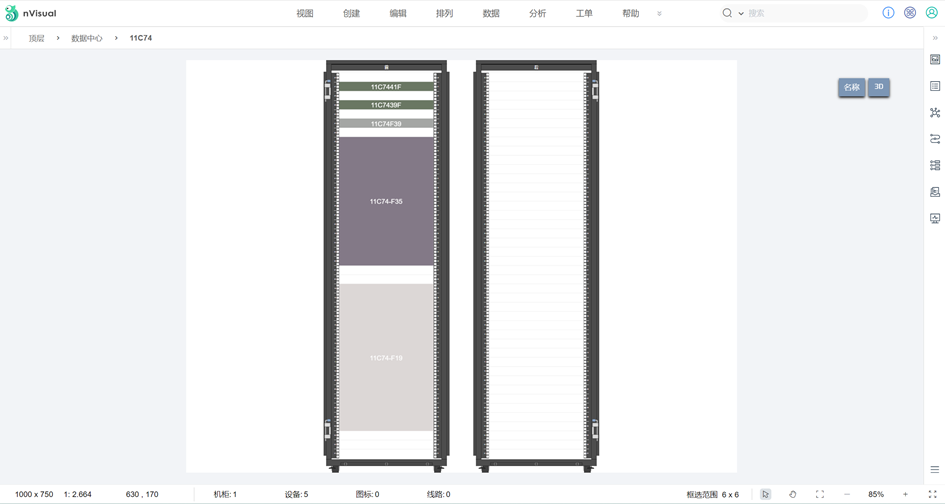

3. 机柜设备名称视图

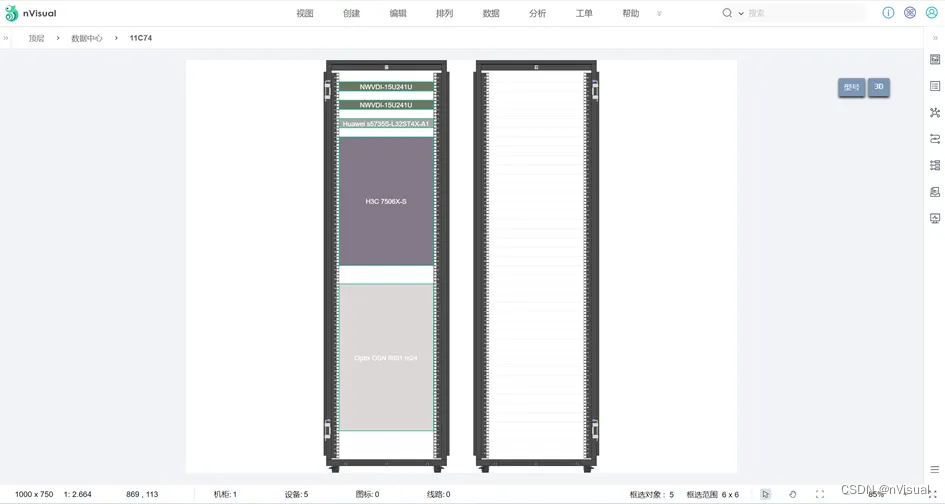

4. 机柜设备型号视图

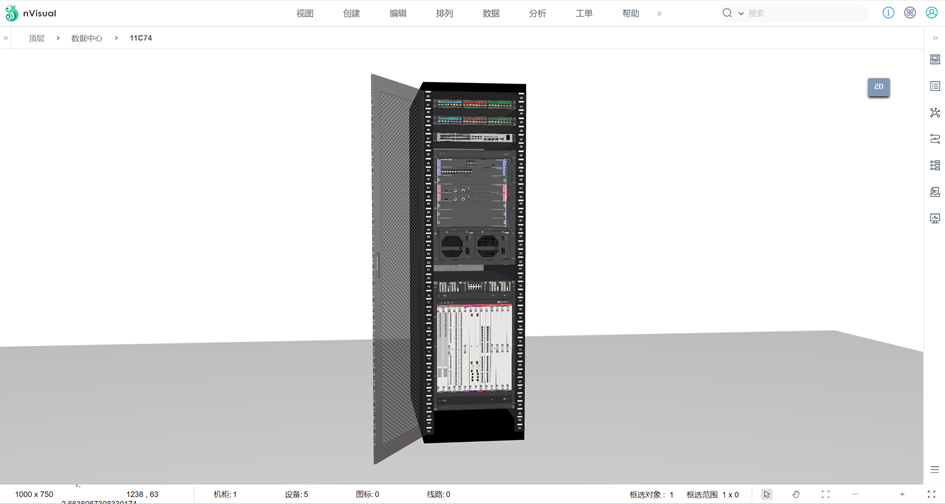

5. 机柜3D视图(系统自动生成)

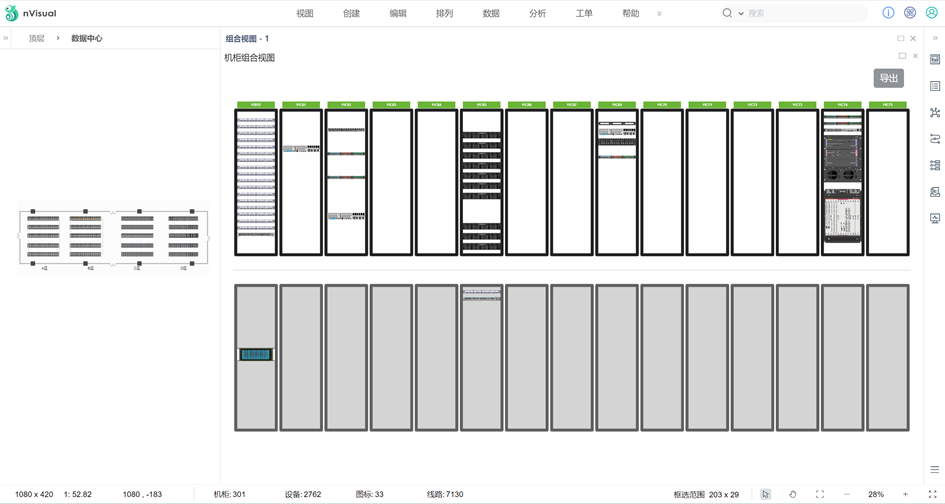

6. 机柜组合视图


机房按布置图建设完成后,

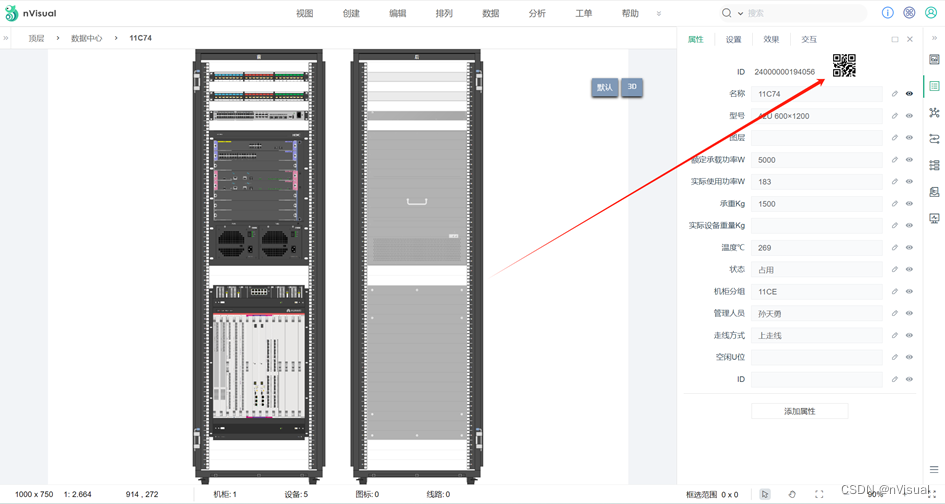

运维人员可直接在机房里使用App扫描机柜上的二维码,

查询机柜中的设备信息,

提高了维护效率,减少了因查询不便导致的误操作。

总之,nVisual作为一种先进的机柜图绘制工具,

通过简化操作流程、提供多样化的视图输出和实用的查询功能,

大大提升了机柜的管理效率和操作便利。

现在,面对机柜管理,

您是否已经准备好用nVisual来提升您的工作效率了呢?

欢迎尝试nVisual,体验不一样的机柜管理!

作为一款流行的表软件,Visio是一种非常有用的工具,可以用于制作各种表,包括机柜布置图机柜布置图是网络运维的必备工具,可以将各种设备的位置、连接等详细的信息清晰地呈现出来,方便管理员实时了解设备状态。同时,机柜布置图也是网络规划、优化和维护的重要参考,并被广泛用于施工和销售现场。 制作机柜布置图的过程不难,只需要掌握一些基本的技巧和步骤即可。首先,需要选择一张合适的页边距,然后从基本形库中选择机柜标,并将其放置到页面上。接着,需要选择各种设备的标,并在机柜上进行布置。需要注意的是,各个设备之间的布局应该是合理的,以保证设备之间的连接是便捷和顺畅的。最后,需要添加各种文字和标记,以进一步说明各个设备的功能和位置。 在制作机柜布置图时,需要注意以下几点。首先,可以使用Visio中的网格对齐功能来保证各个设备的位置正确无误。其次,可以使用颜色和标等可视化元素来区分不同类型的设备。此外,还可以添加背景片等元素,以符合实际眼前的场景。最后,需要保证机柜布置图的清晰度,以确保各种信息的传递和沟通。 总之,制作机柜布置图在网络运维中非常重要,是各种管理和维护工作的基础。通过使用Visio工具,可以快速制作出清晰明了的机柜布置图,为网络运维工作提供更多的技术支持和便利。
