Easy EDA #学习笔记04# |Type-C Micro USB APPLELighting 充电头

本文链接：https://blog.csdn.net/Naiva/article/details/116229966

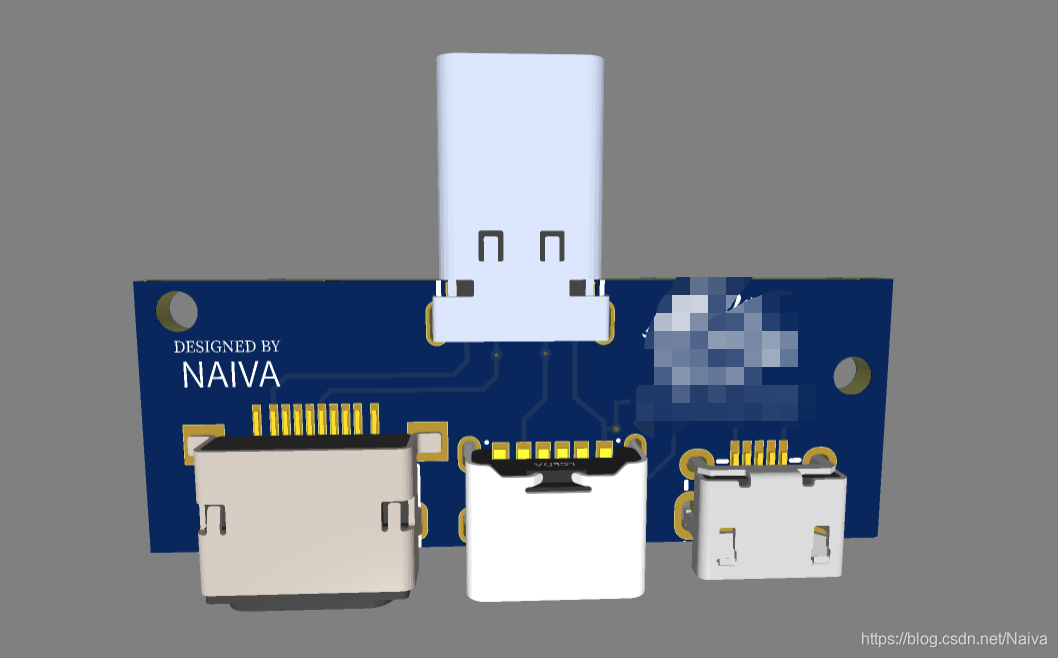

在这里插入图片描述

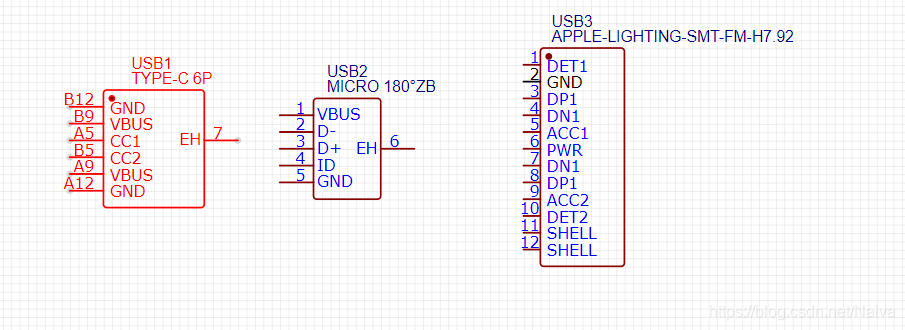

母座	型号 /封装	商品编号
TYPE-C 母座	TYPE-C-SMD_TYPE-C-6P	C456012
MICRO-USB	MICRO-USB-SMD_FUS428-FSBK6M	C456355
APPLE-LIGHTING	APPLE-LIGHTING-SMT-FM-H7.92 / USB-SMD_C168722	C168722
TYPE-C 公座	USB-C-SMD_TYPE-C-31-G-07	C530607

1. Type-C母座引脚接口分析

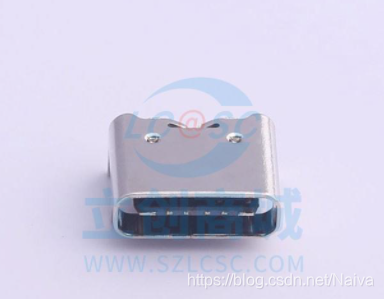

在这里插入图片描述

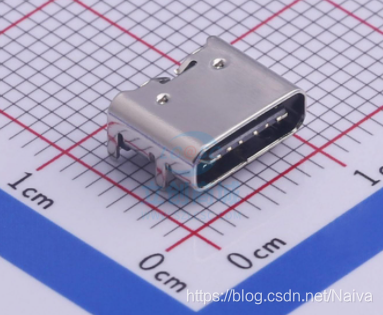

Type C母座一般简称有type c、type-c等,其实这些指的都是同一个产品。而且Type-C母座USB3.0的接口通常是9到11个，USB2.0只有4个针脚，因此通过针脚的增多并没有导致Type-C接口体积变大，实际上它还缩小了体积(相对标准口来说)，能够满足了移动设备的需求。此外Type-C母座接口总计还有24个针脚，可以正反插且传输速度快，接口没有方向性，让用户在使用中避免出现插错或者是误插等情况。

在这里插入图片描述

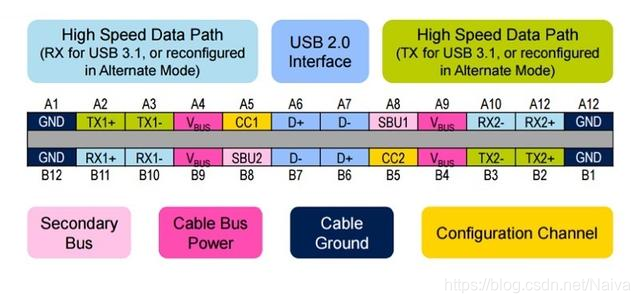

1.1 Type-C的引脚定义

1.如果只是使用USB 2.0的话，就直接使用A6、A7、B6、B7就可以了，A6连接B6做D+，A7连接B7做D-。其他数据引脚悬空即可。
2.使用USB 3.1需要连接两组TX+/-，两组RX+/-，用于高速数据传输。
3.电源相关的引脚是A4、A9；B4、B9，也就是USB线缆上面的电源线，在两端最外面的四个引脚就是电源的地了。
4.值得注意的是配置引脚，也就是A5、B5，CC1和2。用于连接的发现、配置和管理。对于插头来说，只有一个CC，而对于插座来说有两个：CC1和CC2。

2. MICRO-USB母座引脚接口分析

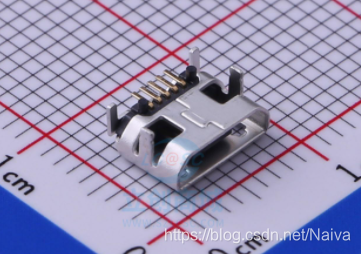

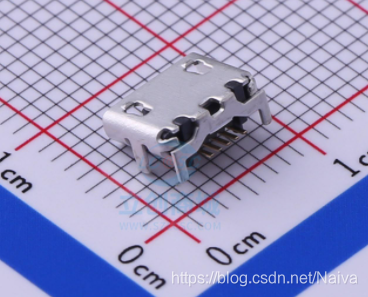

在这里插入图片描述

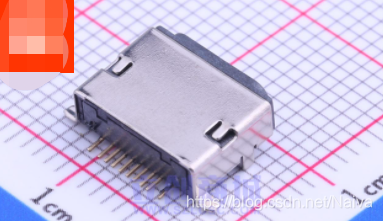

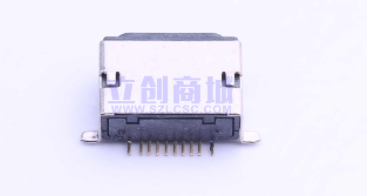

3. APPLE-LIGHTING母座引脚接口分析

在这里插入图片描述

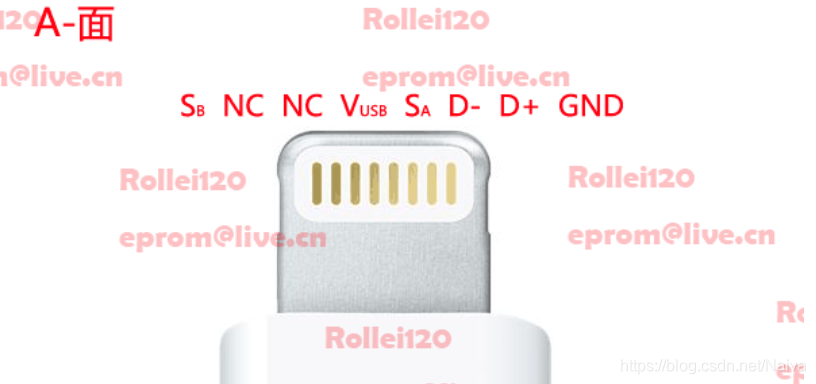

3.1 APPLE-LIGHTING 公头的引脚定义

1.Sa，Sb是信号接口，向iphone发送信号，告诉iphone现在是A面还是B面。另外lightning头有4中模块，如果是USB模块，Sb还担当了由iphone提供给外设电源的功能。
2.D+、D- 是USB的数据线，传输数据。
3.Vusb是USB的电源线，给iphone充电。
4.NC是为定义的脚，即暂时没有用到。
5.GND是地线。
