一、前言

目前市面上可以接触到的三维建模软件可以分为两大类。一类是参数化建模软件，一类是非参数化建模软件（也称之为艺术类建模软件）。这两类建模软件虽然都可以进行模型设计，但是在建模的方法和思路上还是有很大的区别的。我们一般情况下根据使用者的需求来进行软件的选择。

以下为几款比较具有代表性的参数化建模软件。

1. Proe

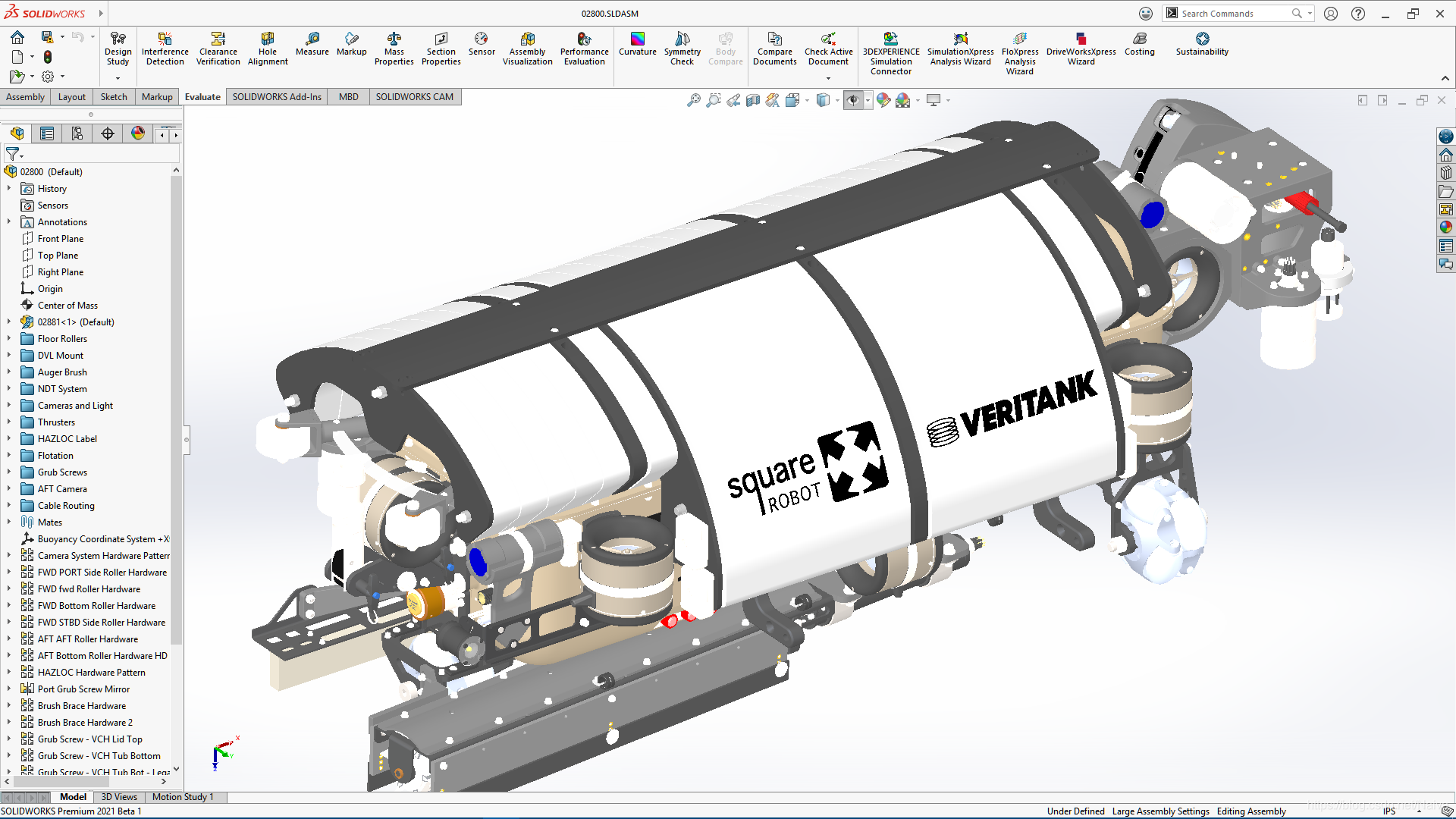

2. Solidworks

在这里插入图片描述

3. INVENTOR
4. UG（Unigraphics NX）
5. OPEN scad
6. Catia

以下为几款比较具有代表性的艺术设计类建模软件。

1. 3DS MAX
2. MAYA
3. ZBrush
4. Rhino

二、SolidWorks 和 CATIA建模软件

1.SolidWorks 基础知识

Solidworks是由法国Dassault Systèmes公司开发的一款在windows环境下进行实体建模计算机辅助设计和计算机辅助工程的计算机程序。solidworks最大的优势在于操作相比较其他工业建模软件命令的使用更加简单直观，适合设计领域的初学者进行学习。因此这款软件也成为了很多高校设计专业课程内容。除此之外在设计、工程、制造领域中也是最佳的软件系统之一。

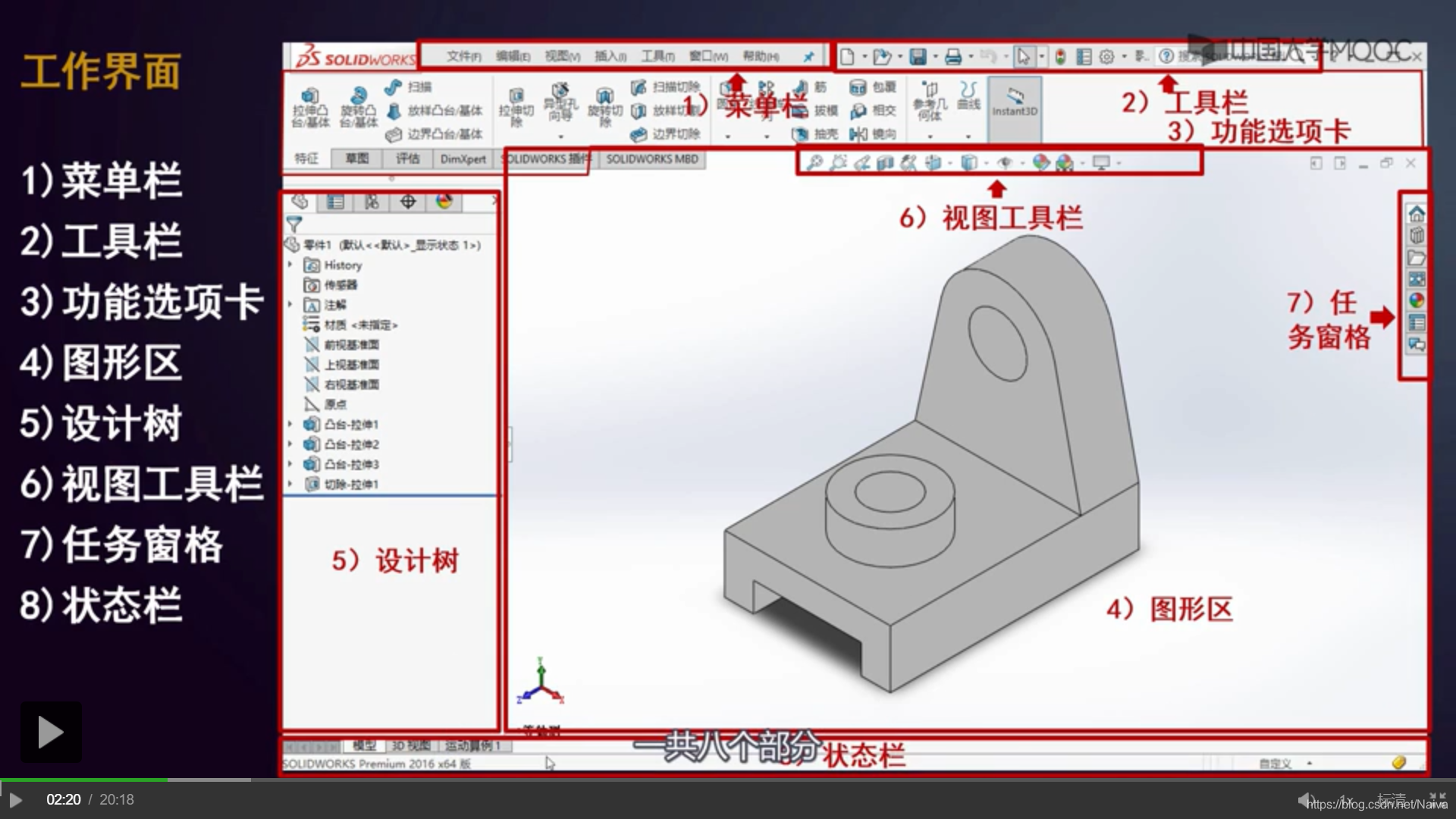

2.SolidWorks 工作界面

在这里插入图片描述

学习资料

1.CATIA基本介绍

CATIA (全称：Computer Aided Three-dimensional Interactive Application) 是法国达索系统(Dassault System) 公司开发的集CAD(设计)/CAE(工程)/CAM(制造) 为一体化的软件。

作为PLM协同解决方案的一个重要组成部分，它可以通过建模帮助制造厂商设计他们未来的产品，并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。
在这里插入图片描述

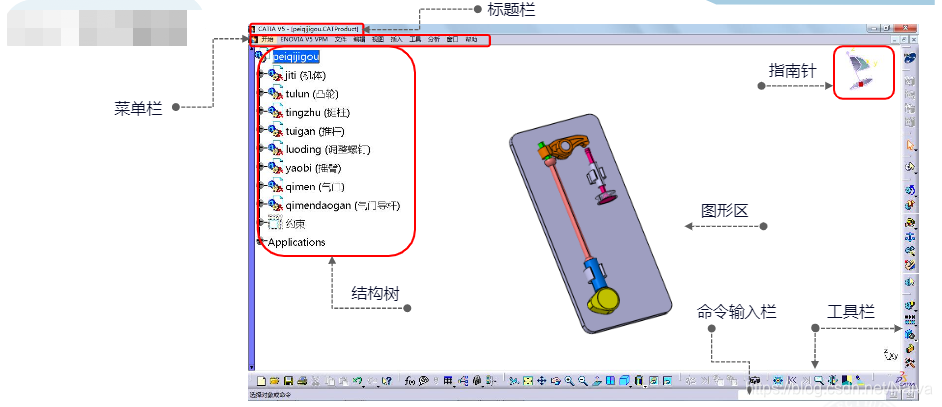

2.CATIA 工作界面

在这里插入图片描述

3.基本操作

3.1 鼠标的基本操作
  • 左键 单击 选择
  • 滚轮键 长按 拖动，
  • 滚轮键 长按 + 右键点击一下，再上下拖动，可以放大和缩小
  • 滚轮键 长按 + 右键 长按，进行旋转操作

注意：
新手入门必坑，视频中讲的太快了，摸索之后才明白：

长按鼠标某一个按键操作之后，要等待鼠标箭头成 十字 、箭头、 小抓手之后，才能完成 移动、放大缩小，旋转。汗~~~~

3.2 CATIA 快捷键
快捷键功能
ctrl +z撤销，返回上一步
F3隐藏目录树
双击工具图标命令持续使用
鼠标中键平移
鼠标中键+双击键转动视图
鼠标中键+点一下双击键
持续按住鼠标中键放大/缩小
Ctrl+图形多选
Ctrl+滚动鼠标中键树状图变大变小
ESC取消选择
Del删除
3.3 草图工具

依次点击 【开始】- 【机械设计】- 【零件设计】进入草图界面

  • 点 (双击草图工具，可以重复使用 ，ESC键退出)
  • 轮廓
  • 居中矩形
3.4 零件设计

依次点击【开始】-【机械设计】-【零件设计】-【新建】-part1 新建零件

(2021/05.14 am 0:00)

参考资料

国内外免费下载模型网站

国内：
国外：
