Easy EDA #学习笔记07# | Arduino 单键长按开关机控制电路、剩余电量%检测电路

本文链接：https://blog.csdn.net/Naiva/article/details/116725350

一、按键开关机电路

在这里插入图片描述

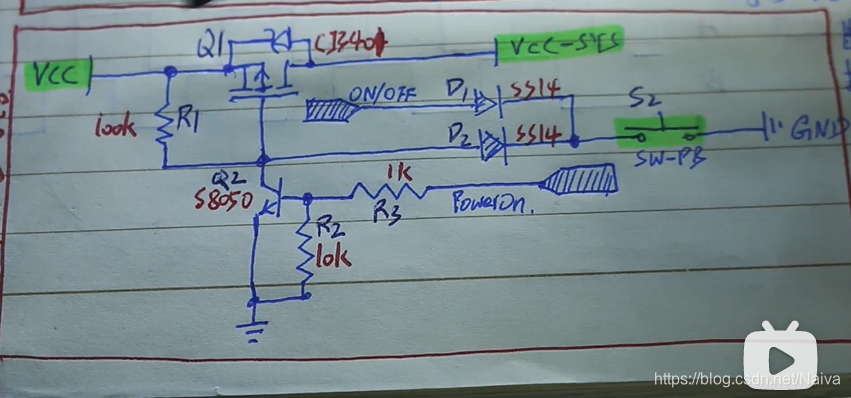

电路原理：

VCC 电源接锂电池 +，Q1 CJ3401，关机状态下的场效应管 CJ3401被 R1电阻拉高，场效应管断开，单片机无电源输入，不工作；
长按按键 S2，二极管 D2 SS14 导通，导致场效应管 CJ3401 的栅极Gate端拉低，场效应管导通，单片机有电源输入，开始工作；
开机后的单片机 digitalWrite(power ,HIGHI) 输出高电平自动拉高 三极管 Q2 S8050 的基极，场效应管仍然导通，单片机处于开机状态；与此同时，单片机通过端口 btn 监视按键是否按下。
digitalRead(btn) 监视按键 S2 是否按下 , 若按键S2按下，二极管D1 导通，INPUT btn 为 0 ，digitalWrite(power,LOW) 拉低场效应管Q，断开单片机电源关机。

注意：栅极（gate）、漏极（drain）、源极（source）三个端,相当于基极（base）、集电极（collector）和发射极（emitter）

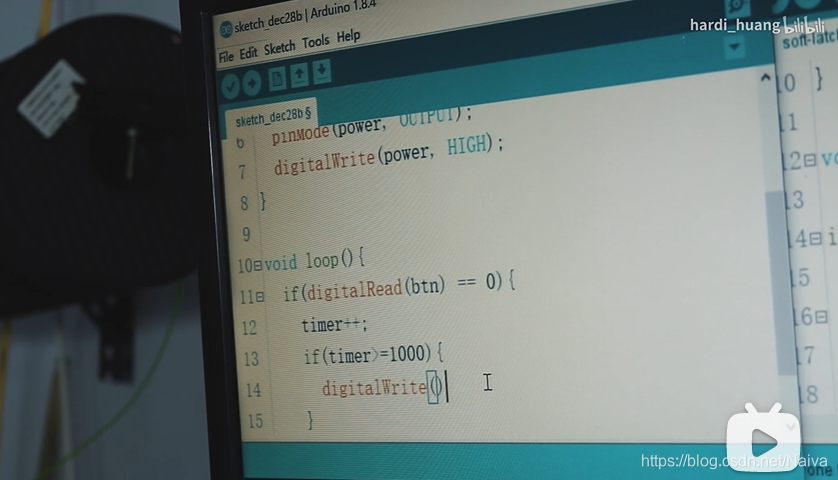

单片机控制代码：

在这里插入图片描述

int btn = 2;//监视 按键是否按下 。若按键按下，二极管D1 导通，INPUT 读取 0
int power = 3;
int time = 0;

void setup
{
pinMode(btn ,INPUT);
pinMode(power,OUTPUT);
digitalWrite(power,HIGH);//单片机引脚输出为HIGH，控制电路中的场效应管导通

}
void loop{
if(digitalRead(btn) == 0)//读取按键状态 若按键按下 拉低 为0
timer++
if(timer >= 1000)
{digitalWrite(power,LOW) //拉低场效应管Q，断开单片机电源VCC
}


}

二、剩余电量百分比%检测电路

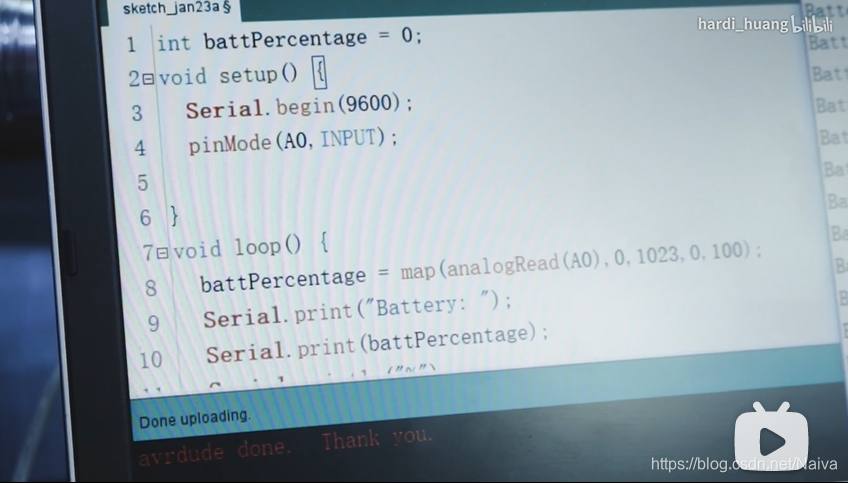

通过单片机读取模拟信号A0, 范围是0~2034，然后 map函数映射将电压转换为 0~100。

battPercentage = map(analogRead(A0),0,1023,0,100);

在这里插入图片描述

前提条件是：单片机机供电为恒定不变的值，A0 口的输入电压 必须低于单片机的供电电压值，原因是：A0口和单片机都是连接的锂电池的4.2V，ADC将模拟的值转换成数字值永远是1023，也就是电量永远是100%。

为了解决以上问题，必须给单片机一个恒定不变的电压值，atmage328p单片机内部集成了1.1v恒定的参考电压，无论外部电压如何变化，它永远保持1.1v。

详细内容查看参考资料[2]
