Altium Designer封装库和元器件符号库下载与导入教程(SnapEDA 、Ultra Librarian、Alldatasheetcn)

1.AD封装库和元器件符号库下载网址

以下是一些全球热门的Altium Designer封装库和元器件符号库下载网址推荐:

  1. Altium Content Vault (现称为Altium Manufacturer Part Search):这是Altium官方提供的元器件库,可以直接在Altium Designer中使用并且方便地将元器件拖放到你的设计中。更多信息可以参考Altium官网(Altium)​。

  2. Celestial Altium Library:一个免费的开源Altium数据库库,包含超过212,000个高质量元件,并提供全3D模型。适用于商业项目,支持云托管。你可以在Celestial Altium Library注册并下载(Altium)​。

  3. SnapEDA:提供免费的元器件符号和封装库,支持直接下载到Altium Designer中使用。你可以通过SnapEDA插件或直接下载IntLib文件来使用。更多信息可以访问SnapEDA(Altium)​。

  4. UltraLibrarian:提供跨多平台统一的元件符号和封装库,支持Altium Designer。你可以下载免费元件或付费定制元件封装。详情请访问UltraLibrarian(Altium)​。

  5. PCB Libraries:提供基于最新IPC标准的元件封装库,适用于高密度元件应用。你可以通过其网站下载并使用免费评估版。更多信息请访问PCB Libraries(Altium)​。

这些资源不仅提供了广泛的元件库,还包含了详细的参数和3D模型,有助于提高设计效率和精度。选择合适的资源,可以根据你的具体需求和设计规范进行选择和整合。

  1. 热门电子元件数据手册搜索Alldatasheetcn

2. Ultra Librarian 下载导入元件符号、封装和元件模型

从Ultra Librarian下载导入到Altium Designer( Ultra Librarian Help Topics)

Ultra Librarian 是一个电子元件库管理平台,旨在帮助工程师和设计师轻松地获取和管理电子元件的数据。该网站提供了大量的元件符号、封装和元件模型,可以用于电子设计中的原理图设计、PCB 布局和仿真等工作。Ultra Librarian 还提供了一系列工具和资源,帮助用户在设计过程中更高效地使用电子元件数据,以及确保设计的准确性和可靠性。

在这里插入图片描述


3. SnapEDA 下载导入元件符号、封装和元件模型

Leran How to imports!

Most Altium files are saved in the native format (.IntLib) however you may occasionally run into cases where they’re saved as .lia. After unzipping the file, check the extension of the file you downloaded and follow the relevant instructions below.

大多数Altium文件都保存在其本机格式(.IntLib),但偶尔可能会遇到保存为.lia的情况。在解压文件后,检查你下载的文件的扩展名,并按照以下相关说明操作。

3.1 Import Steps (.IntLib)

Follow these steps to import symbols & footprints into Altium Designer using the .intlib format (按照以下步骤使用 .intlib 格式将符号和封装导入到 Altium Designer 中):

1.Double-click the downloaded .intlib file or drag & drop the downloaded .intlib file to the Altium window.

双击已下载的 .intlib 文件或将已下载的 .intlib 文件拖放到 Altium 窗口中。

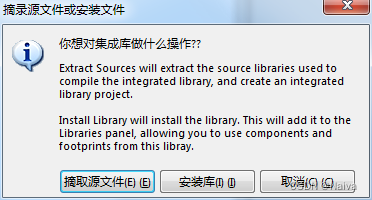

2.A pop-up window will appear. You have a choice to Extract Sources or Install Library.
会弹出一个窗口。你可以选择提取源文件或安装库。

a.[提取源文件]选项允许你将库文件以集成库项目的形式打开到项目窗口中。
b.[安装库]选项将安装库并将其添加到你的库面板中。

在这里插入图片描述

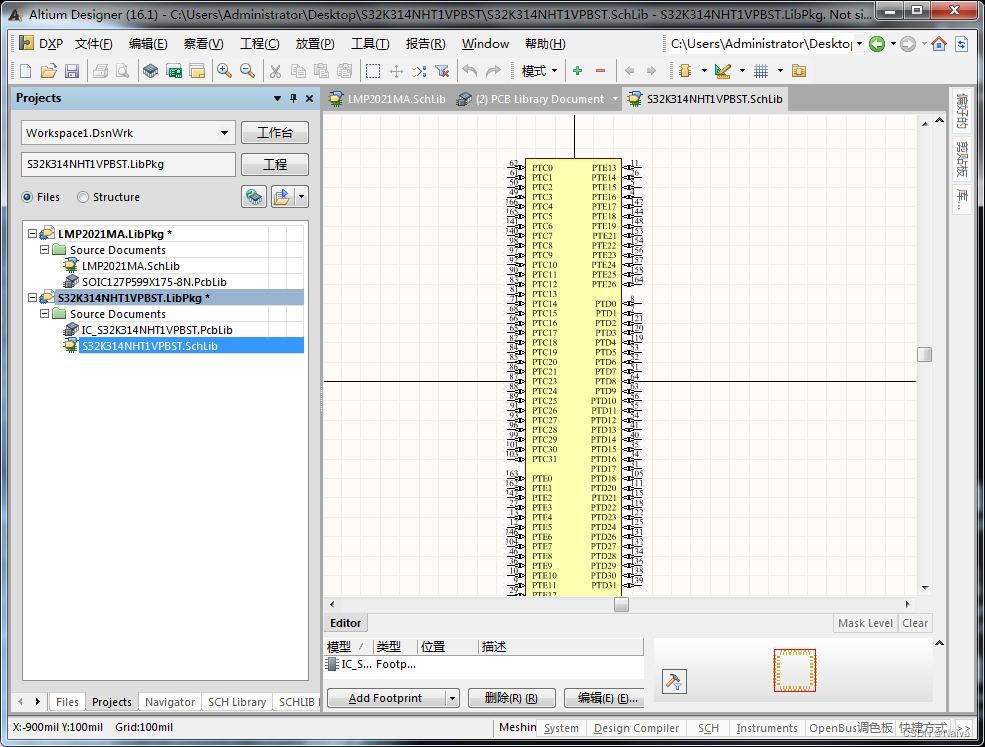

以下图片为[提取源文件]选项。
在这里插入图片描述

SnapEDA 下载导入元件符号、封装和元件模型

### Altium Designer 24 自定义元件下载 对于希望在Altium Designer 24中获取特定自定义元件的情况,官方并没有直接提供一个集中式的平台来下载这些资源。然而,有几种途径可以获得所需的元件: #### 使用制造商提供的 许多电子组件制造商提供了可以直接导入Altium Designer中的元件模型文件。访问目标元件的官方网站,在产品页面查找是否有可供下载的设计资源链接。 #### 社区分享第三方网站 一些在线社区技术论坛支持用户上传并共享个人创建的元件。例如Element14社区、GitHub等平台上可能存在由其他开发者制作完成并大众分享出来的适用于不同版本Altium Designer(包括AD24)使用的元件集合[^1]。 #### 利用手动创建或转换现有 如果无法找到现成可用的AD24版次的自定义元件,则可以根据已有资料自行建立所需的新元件及其对应的PCB封装。这涉及到在原理图中创建新元件,并为其设置必要的属性以及引脚信息等内容。 ```python # Python代码仅作为示例展示如何通过编程方式处理数据,并不涉及实际操作Altium Designer软件 def create_component_in_altium(component_name, pin_count): print(f"Creating {component_name} with {pin_count} pins.") create_component_in_altium("MyCustomComponent", 8) ``` 为了确保兼容性准确性,在尝试使用任何外部来源获得的元件之前,请务必确认其适合当前所用的具体Altium Designer版本(即AD24)。同时也要仔细核对每个元件的各项参数是否满足项目需求。
