ESP32-C3 入门笔记02: 经典蓝牙（Bluetooth Classic）和低功耗蓝牙（Bluetooth Low Energy, BLE）(ESP-IDF + VSCode)

---

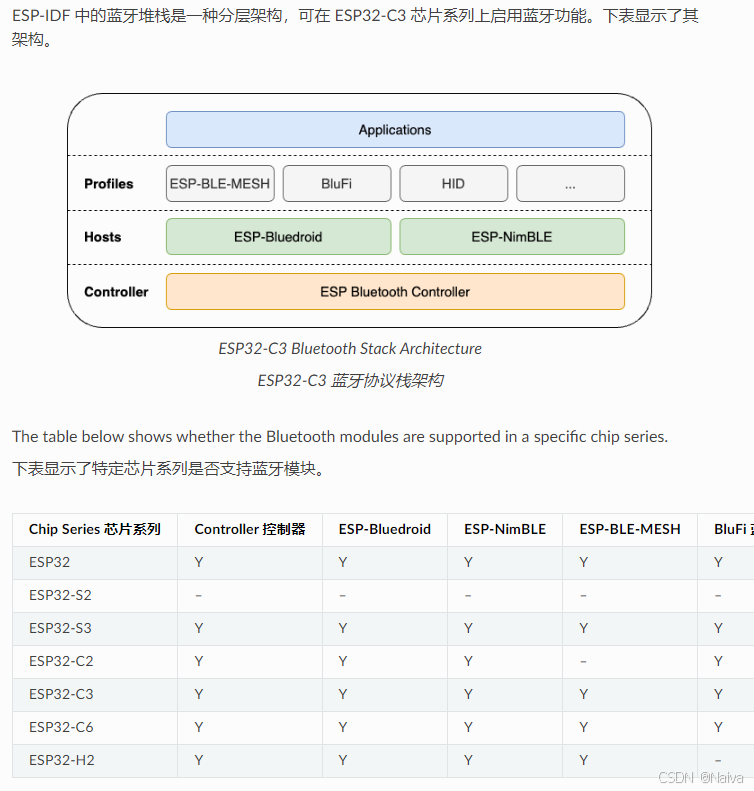

ESP32 蓝牙架构：

使用 ESP32-C3 开发蓝牙应用，建议提前学习以下知识：

1. ESP32-C3 基础知识

• 硬件架构：了解 ESP32-C3 的功能、引脚配置和资源。
• 开发环境：熟悉 Arduino IDE 或 ESP-IDF（Espressif IoT Development Framework）进行开发。

2. 蓝牙基础知识

• 蓝牙概念：了解蓝牙的基本原理、工作模式（经典蓝牙 vs. BLE）以及适用场景。
• 蓝牙协议栈：熟悉常用协议，如 GATT（通用属性配置文件）、ATT（属性协议）等。

3. 编程语言

• C/C++ 编程：掌握 C/C++ 语言，能够编写 ESP32 应用程序。
• Arduino 库：了解 Arduino 的蓝牙库（如 BluetoothSerial 和 BLE 库）以及如何使用它们。

4. 蓝牙开发流程

• 设备配对与连接：了解如何实现设备之间的配对和连接。
• 数据传输：学习如何通过蓝牙发送和接收数据，包括特性和描述符的使用。

5. 调试与优化

• 调试技巧：掌握调试工具和方法，能够排查和解决常见问题。
• 性能优化：了解如何优化蓝牙应用的功耗和传输效率。

6. 实际应用案例

• 参考示例：查阅 ESP32-C3 的蓝牙示例代码，理解其实现方法。
• 项目经验：动手进行一些小项目，以巩固理论知识并积累实践经验。

掌握这些知识后，你就能更顺利地进行 ESP32-C3 的蓝牙开发了！

---

经典蓝牙（Bluetooth Classic）和低功耗蓝牙（Bluetooth Low Energy, BLE）是两种不同的蓝牙技术标准，它们有不同的应用场景、优缺点和技术特点。以下是它们的区别及优缺点的详细分析：

1. 基础概念

• 经典蓝牙 (Bluetooth Classic): 又称为 BR/EDR（Basic Rate/Enhanced Data Rate），是一种广泛用于音频传输、数据传输的无线通信技术。它在蓝牙 1.0 到 3.0 版本中得到发展，支持较高的数据传输速率。

• 低功耗蓝牙 (Bluetooth Low Energy, BLE): 在蓝牙 4.0 版本中引入，旨在为物联网（IoT）设备提供更低功耗的通信方式。BLE 是为节省电量而设计的，主要用于低数据传输速率和间歇性传输的应用。

2. 主要区别

特性	经典蓝牙 (Bluetooth Classic)	低功耗蓝牙 (Bluetooth Low Energy, BLE)
数据传输速率	高（最高 3 Mbps）	低（1 Mbps，BLE 5.0 可以达到 2 Mbps）
功耗	较高，适合持续连接的设备	非常低，适合间歇性连接的设备
应用场景	音频流、文件传输、键盘鼠标、耳机等	传感器网络、心率监测、定位标签等
连接时间	较长（大约 100 毫秒到几秒）	非常短（几毫秒到几十毫秒）
拓扑结构	点对点、点对多点（主从结构）	点对点、广播、Mesh 网络
协议栈复杂性	复杂，支持多种协议和功能	简单，专为低功耗和低复杂性设计
反应时间	较慢	较快
距离	通常为 10 米（理论上可达 100 米）	通常为 50 米（理论上可达 100 米以上）

3. 优缺点

经典蓝牙 (Bluetooth Classic)

• 优点:

  • 高数据速率: 经典蓝牙支持更高的数据传输速率（最高 3 Mbps），适合需要传输大量数据的应用，例如音频流和文件传输。
  • 成熟的生态系统: 经典蓝牙已经被广泛应用于消费类电子产品，如耳机、音箱、车载设备等，具有广泛的兼容性和成熟的硬件支持。
  • 多种音频协议支持: 支持 A2DP、HFP、HSP 等多种音频传输协议，适合音频传输应用。

• 缺点:

  • 高功耗: 经典蓝牙在连接和数据传输时功耗较高，不适合需要长时间待机的低功耗设备。
  • 连接时间长: 设备连接建立时间较长，通常需要几百毫秒到几秒时间。

低功耗蓝牙 (Bluetooth Low Energy, BLE)

• 优点:

  • 低功耗: BLE 的设计目标是最大限度地降低功耗，非常适合需要长时间待机和间歇性通信的应用，如智能手表、传感器、健身追踪器等。
  • 快速连接: BLE 设备的连接和通信时间非常短，通常在几毫秒到几十毫秒之间，能够实现快速响应。
  • 多种拓扑结构支持: 除点对点连接外，BLE 还支持广播、Mesh 网络等，可以用于设备发现和组网应用。
  • 简化的协议栈: BLE 协议栈更简单，适合小型微控制器，降低了实现成本和复杂性。

• 缺点:

  • 低数据速率: 尽管 BLE 5.0 提升了数据传输速率，但其速率仍然相对较低（1-2 Mbps），不适合高带宽需求的应用。
  • 音频传输有限: BLE 本身不支持经典蓝牙的高质量音频传输协议（如 A2DP），因此在音频传输方面的应用较少。

4. 应用场景比较

• 经典蓝牙: 适用于需要持续、高数据量传输的应用场景，如蓝牙音箱、蓝牙耳机、车载系统、文件传输、游戏手柄等。

• 低功耗蓝牙: 适用于需要低功耗、间歇性传输的应用场景，如智能手表、健身追踪器、心率监测器、远程遥控、物联网传感器网络等。

5. 总结

• 经典蓝牙适合高带宽、持续连接的应用，但其功耗较高。
• 低功耗蓝牙适合需要长时间待机、低数据速率和间歇性通信的设备。

---

在 ESP-IDF v5.1.4 中，examples/bluetooth 目录包含了一些关于经典蓝牙（Bluetooth Classic）和低功耗蓝牙（Bluetooth Low Energy, BLE）的示例代码。这些示例可以帮助开发者快速了解如何在 ESP32 上使用蓝牙功能。

蓝牙示例目录结构

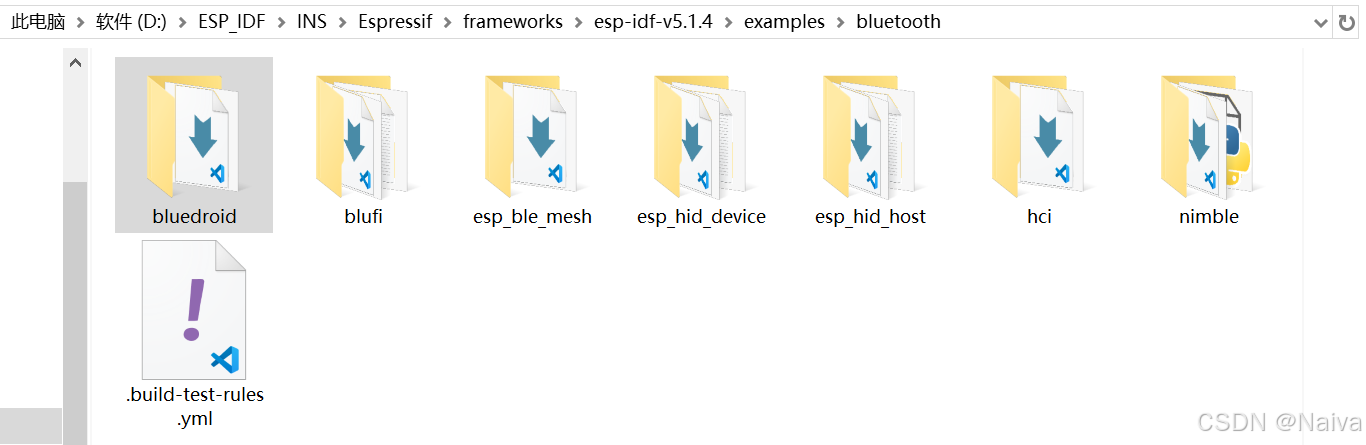

在 esp-idf-v5.1.4/examples/bluetooth 目录下，你会看到以下子目录，分别包含经典蓝牙和 BLE 的示例：

1. bluedroid：基于 Bluedroid 协议栈的经典蓝牙和 BLE 示例
2. hci：HCI 层示例
3. nimble：基于 NimBLE 协议栈的 BLE 示例

常见的蓝牙示例

以下是一些常用的蓝牙示例及其功能说明：

1. bluedroid 目录

bluedroid 是 Espressif 提供的蓝牙协议栈，支持经典蓝牙（BR/EDR）和低功耗蓝牙（BLE）。

• classic_bt

  • spp：经典蓝牙串行端口协议（SPP）示例，展示如何通过经典蓝牙实现串口通信。
  • a2dp_sink 和 a2dp_source：高级音频分发协议（A2DP）示例，展示如何通过经典蓝牙传输音频数据，可以作为音频接收器或发送器。
  • hfp_ag 和 hfp_client：免提协议（HFP）示例，展示如何实现蓝牙免提设备（Hands-Free Profile）。

• ble

  • gatt_server：一个 GATT 服务器示例，展示如何实现 BLE 服务和特性，适用于如心率监测器等设备。
  • gatt_client：一个 GATT 客户端示例，展示如何扫描并连接到其他 BLE 设备，读取和写入其特性。
  • ble_spp_server：BLE 串行端口协议（SPP）示例，类似经典蓝牙的 SPP 示例，但采用 BLE 协议。

2. hci 目录

• hci_uart：该示例展示如何通过 UART 接口与蓝牙控制器交互。这对于使用外部主机控制蓝牙模块的情况很有用。

3. nimble 目录

nimble 是一种轻量级的 BLE 协议栈，适合内存受限的应用。它的 BLE 示例与 bluedroid 略有不同：

• blehr：一个经典的 BLE 心率监测器示例，展示如何实现一个 BLE 外围设备。
• blecent：一个 BLE 中心设备示例，展示如何扫描并连接到外围设备。
• blemesh：BLE Mesh 网络示例，展示如何创建和管理基于 BLE 的 Mesh 网络，适合智能家居和物联网应用。

如何运行这些示例

要运行这些蓝牙示例，按照以下步骤操作：

1. 进入示例目录：

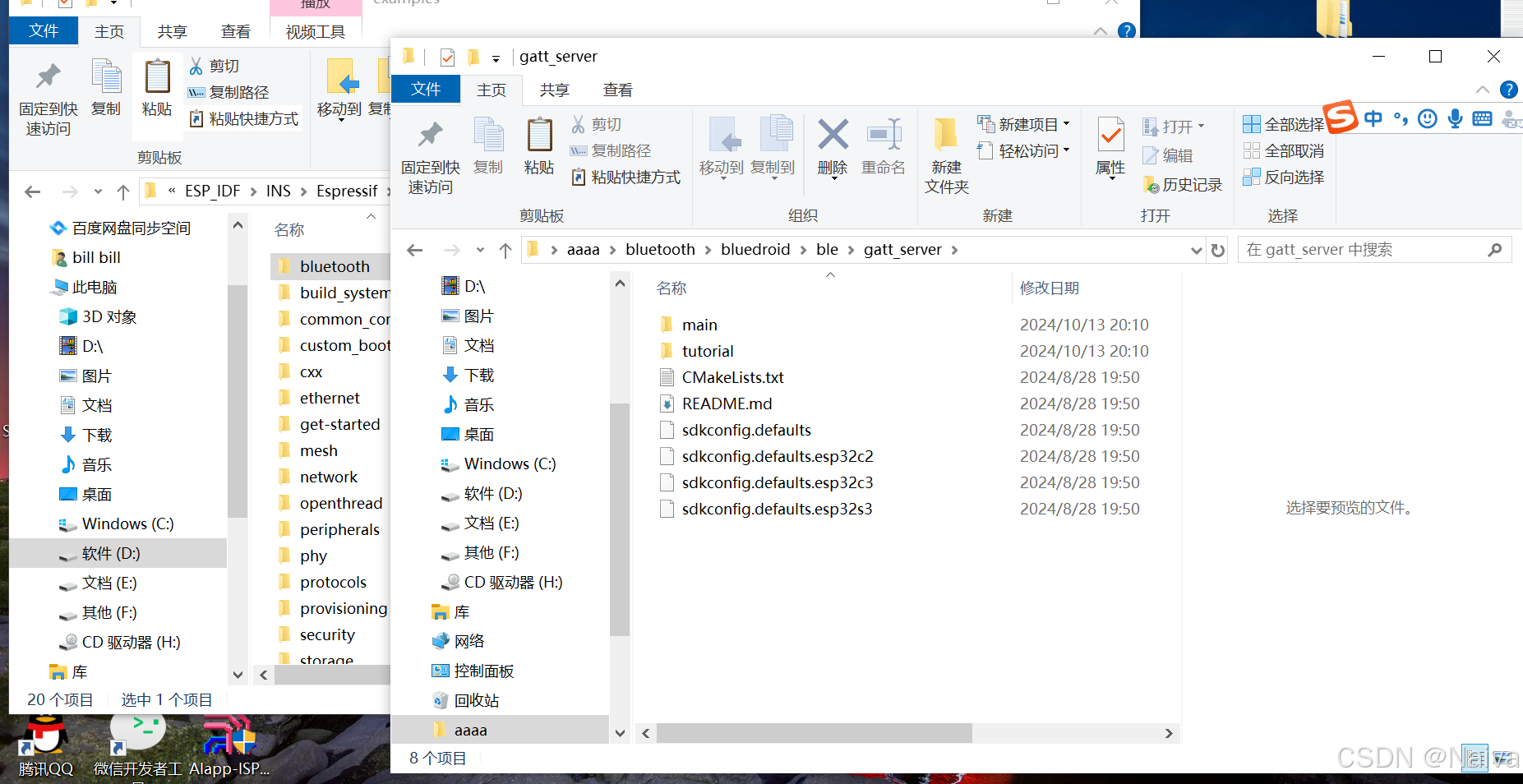

   例如，如果你想运行 ble/gatt_server 示例：

   cd $IDF_PATH/examples/bluetooth/bluedroid/ble/gatt_server


2. 配置示例：

   使用 menuconfig 配置项目。例如：

   idf.py menuconfig


   在菜单中确保启用了蓝牙功能，通常在 Component config -> Bluetooth 下配置。

3. 编译示例：

   idf.py build


4. 烧录到设备：

   将示例烧录到 ESP32 开发板上：

   idf.py -p PORT flash


   记得将 PORT 替换为你的开发板的实际串口端口号，如 COM3 或 /dev/ttyUSB0。

5. 监视输出：

   使用监视工具查看串口输出：

   idf.py -p PORT monitor


   这可以帮助你查看蓝牙的初始化状态、连接信息以及调试输出。

结论

ESP-IDF 提供了丰富的蓝牙示例，可以帮助开发者快速上手开发蓝牙应用程序。根据你的应用需求（经典蓝牙或 BLE），选择合适的示例进行研究和测试。如果你需要更多详细的帮助或有其他问题，欢迎告诉我！

---

对于使用手机应用程序连接两个 ESP32 蓝牙模块来控制汽车上的氛围灯，推荐使用低功耗蓝牙（Bluetooth Low Energy, BLE）。以下是选择 BLE 而不是经典蓝牙的原因：

1. 低功耗需求

• 功耗: 汽车上的氛围灯控制通常不需要持续的数据传输，而是以间歇性控制命令为主（如开关灯、调节亮度和颜色等）。BLE 专为这种低功耗和间歇性通信设计，非常适合此类应用。
• 电池寿命: 如果你的 ESP32 是电池供电，低功耗蓝牙的选择将极大地延长电池寿命。

2. 通信范围和响应时间

• 快速连接: BLE 设备的连接建立时间短（通常为几毫秒到几十毫秒），使得用户体验更为流畅，可以更快速地响应手机 app 的控制命令。
• 通信距离: BLE 通常可以提供较远的通信距离，尤其是 BLE 5.0 的范围可以达到 100 米以上，足够应对汽车内部的控制场景。

3. 简单的协议栈和数据传输

• 数据传输: 控制氛围灯的应用场景不需要高带宽的数据传输。BLE 的数据速率（1-2 Mbps）足以满足简单的控制命令（如开/关、调节颜色和亮度）。
• 协议栈支持: BLE 协议栈相对简单，支持如 GATT（Generic Attribute Profile）和 GAP（Generic Access Profile）等标准，可以轻松实现手机与多个 ESP32 设备的连接和数据交互。

4. 支持多设备连接

• 多连接能力: BLE 可以通过广播和连接模式与多个设备通信，这在你需要通过手机 App 同时控制两个 ESP32 时非常有用。一个 BLE 中心设备（手机）可以同时与多个 BLE 外围设备（ESP32）建立连接。

5. 开发简单和兼容性

• 现成的 BLE 库和工具: Espressif 提供了丰富的 BLE 示例和库，可以让你快速上手开发。大多数手机的 BLE 支持非常成熟，Android 和 iOS 都有丰富的 BLE API 和工具来开发蓝牙应用。
• App 开发支持: 现代手机上的大多数蓝牙开发框架（如 React Native、Flutter、原生 Android 和 iOS 开发框架）都提供了对 BLE 的良好支持，使得开发、调试和维护 BLE 应用更加便捷。

结论

使用**低功耗蓝牙（BLE）**是更好的选择，因为它满足了汽车氛围灯控制应用中的低功耗需求，并且提供快速响应和较长的通信范围。你可以使用 ESP-IDF 提供的 BLE 示例，如 bluedroid/ble/gatt_server，来实现与手机的双向通信，发送和接收控制命令。

如果你对如何实现 BLE 应用有更多问题，或者需要更详细的代码示例或配置指南，请告诉我！

---

蓝牙的协议栈是多层结构，负责管理蓝牙设备之间的通信。蓝牙协议栈根据用途不同可以分为 经典蓝牙（BR/EDR，Basic Rate/Enhanced Data Rate） 和 低功耗蓝牙（BLE，Bluetooth Low Energy） 两种类型。它们的协议栈有所不同，各自适用于不同的应用场景。

1. 经典蓝牙（BR/EDR）协议栈

经典蓝牙的设计适合持续性、高速的数据传输，常用于音频传输和大数据量通信。下面是经典蓝牙的协议栈结构：

经典蓝牙协议栈层次

1. 物理层：使用 2.4 GHz ISM 频段，负责无线信号传输。
2. 基带（Baseband）层：负责设备发现、连接建立和断开、流量控制等。它管理蓝牙设备之间的同步和数据传输的基本规则。
3. LMP（Link Manager Protocol）：管理设备间的链路控制，包括设备配对、加密、连接状态管理、功率控制等。
4. L2CAP（Logical Link Control and Adaptation Protocol）：提供上层协议的数据传输复用、分段与重组（Segmentation and Reassembly, SAR）功能。
5. SDP（Service Discovery Protocol）：用于发现蓝牙设备支持的服务类型和功能（如蓝牙耳机、键盘等设备的功能）。
6. RFCOMM：虚拟串口协议，模拟 RS-232 串口，广泛用于蓝牙耳机、蓝牙串口设备之间的通信。
7. OBEX（Object Exchange Protocol）：用于对象交换，如蓝牙文件传输（FTP）和联系人信息交换（vCard）。

适用场景

• 蓝牙耳机、蓝牙音响、蓝牙鼠标/键盘。
• 车载蓝牙设备。
• 文件传输和串口通信。

2. 低功耗蓝牙（BLE）协议栈

低功耗蓝牙（Bluetooth Low Energy，BLE）设计用于节能设备，特别适合传感器、智能手表等物联网（IoT）设备。它的协议栈较为简单，主要注重低功耗和简洁的通信方式。

BLE 协议栈层次

1. 物理层（PHY）：同样使用 2.4 GHz ISM 频段，但支持更加灵活的通信速率和功耗控制。
2. 链路层（Link Layer）：负责设备发现、广播、连接建立、数据加密以及基本的链路管理。
3. L2CAP：与经典蓝牙类似，负责数据包的传输管理，但支持 BLE 特有的低功耗连接管理。
4. GATT（Generic Attribute Profile）：基于 ATT（Attribute Protocol），管理设备之间的数据传输。GATT 定义了设备之间如何发现、读写数据，适用于传感器设备和智能设备的通信。
5. ATT（Attribute Protocol）：管理设备上的属性（数据）的读写操作，所有 GATT 的数据传输都基于 ATT 协议。
6. SMP（Security Manager Protocol）：用于管理设备之间的配对、加密和身份验证。
7. 广播模式：BLE 设备通过广播发送数据，设备可以不建立连接就能接收数据，非常适合低功耗的应用场景。

适用场景

• 可穿戴设备（智能手表、健身追踪器）。
• 传感器网络（温湿度传感器、环境监测设备）。
• 智能家居设备（门锁、灯泡）。
• 医疗设备（心率监测、血压计）。

经典蓝牙 vs 低功耗蓝牙

• 传输速率：

  • 经典蓝牙（BR/EDR）提供更高的数据传输速率，最高可达 3 Mbps，适合音频和大数据量应用。
  • 低功耗蓝牙（BLE）传输速率较低，通常在 1 Mbps 左右，但功耗非常低。

• 功耗：

  • 经典蓝牙耗电较大，适合需要持续传输的场景，如蓝牙耳机和音响。
  • 低功耗蓝牙设计用于间歇通信，适合电池驱动的传感器和可穿戴设备。

• 使用场景：

  • 经典蓝牙主要用于持续音频传输和高带宽数据交换。
  • 低功耗蓝牙用于物联网设备、小数据量传输、智能设备互联。

总结

• 经典蓝牙（BR/EDR） 适合需要较大带宽、持续性数据流的场景，如音频设备、键盘和鼠标等外围设备。
• 低功耗蓝牙（BLE） 适用于节能场景，如传感器网络、智能家居和物联网设备。它的设计专注于低功耗、小数据包传输和广播通信。

不同的协议栈适用于不同的应用，开发者可以根据具体需求选择合适的蓝牙技术。

---

ESP32_BLE 例程测试

参考资料：https://www.bilibili.com/video/BV1cQ4y1j7Zn/?spm_id_from=333.880.my_history.page.click&vd_source=b344881caf56010b57ef7c87acf3ec92

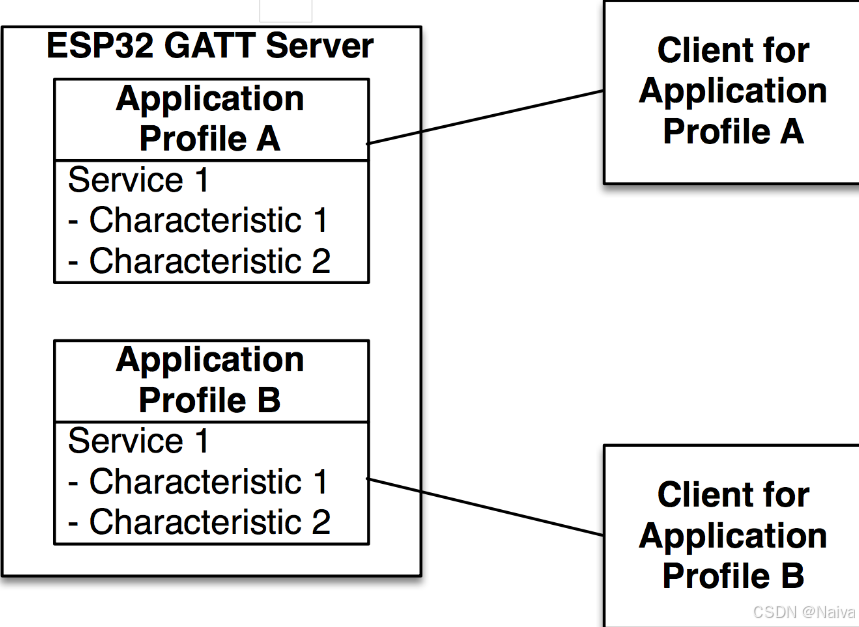

Tutorial - Gatt 服务器示例代码解析

---

参考资料

• [1] Bluetooth® Wireless Technology
  蓝牙®无线技术

• [2] The Bluetooth® Low Energy Primer
  蓝牙®低功耗入门指南
