【九齐Nyquest 】NY8BE64A低功耗 Halt 模式(睡眠模式)和 Standby 模式(待机模式)

NY8BE64A 采用双时钟机制，高速振荡或者低速振荡都可以分别选择内部RC振荡或外部Crystal输入。在双时钟机制
下，NY8BE64A 可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与睡眠
模式(Halt mode)可节省电力消耗延长电池寿命。并且微控制器在使用内部RC高速振荡时，低速振荡可以同时使用外
部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。

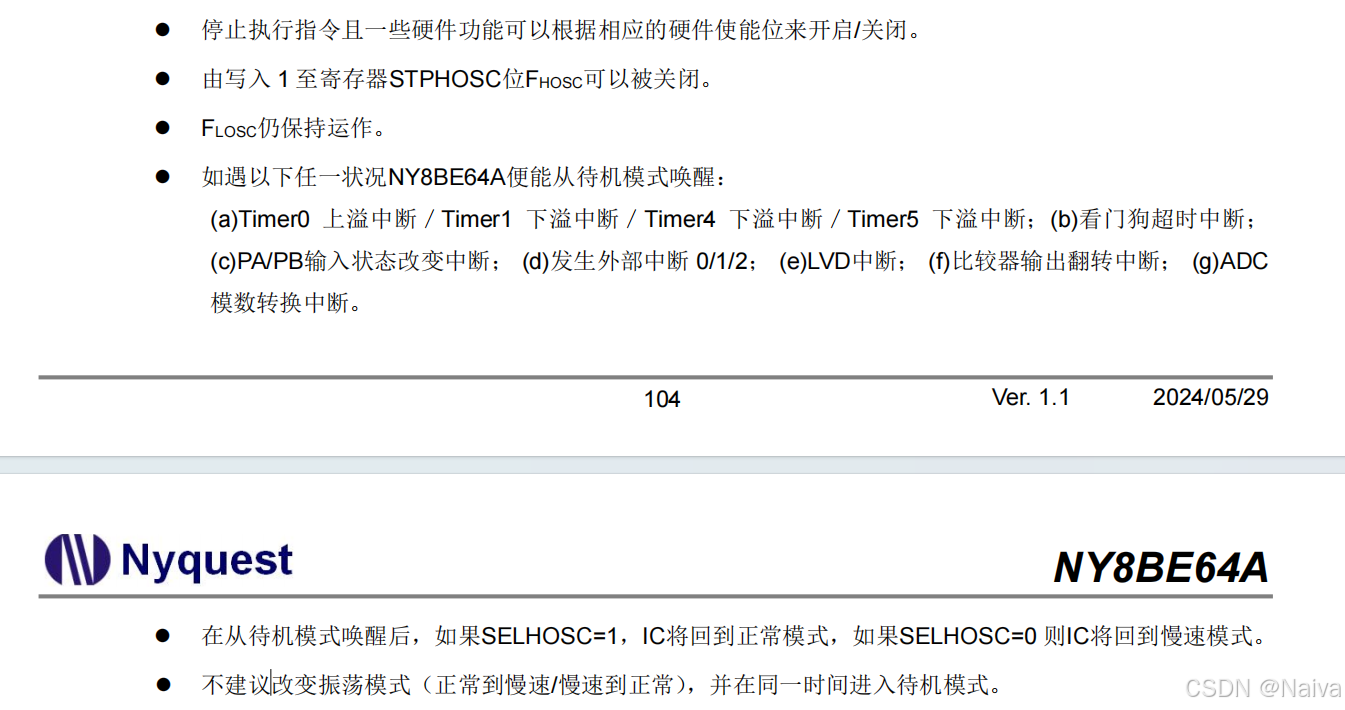

在省电的模式下如待机模式(Standby mode) 与睡眠模式(Halt mode)中，有多种事件可以触发中断唤醒NY8BE64A 进
入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处理突发事件。

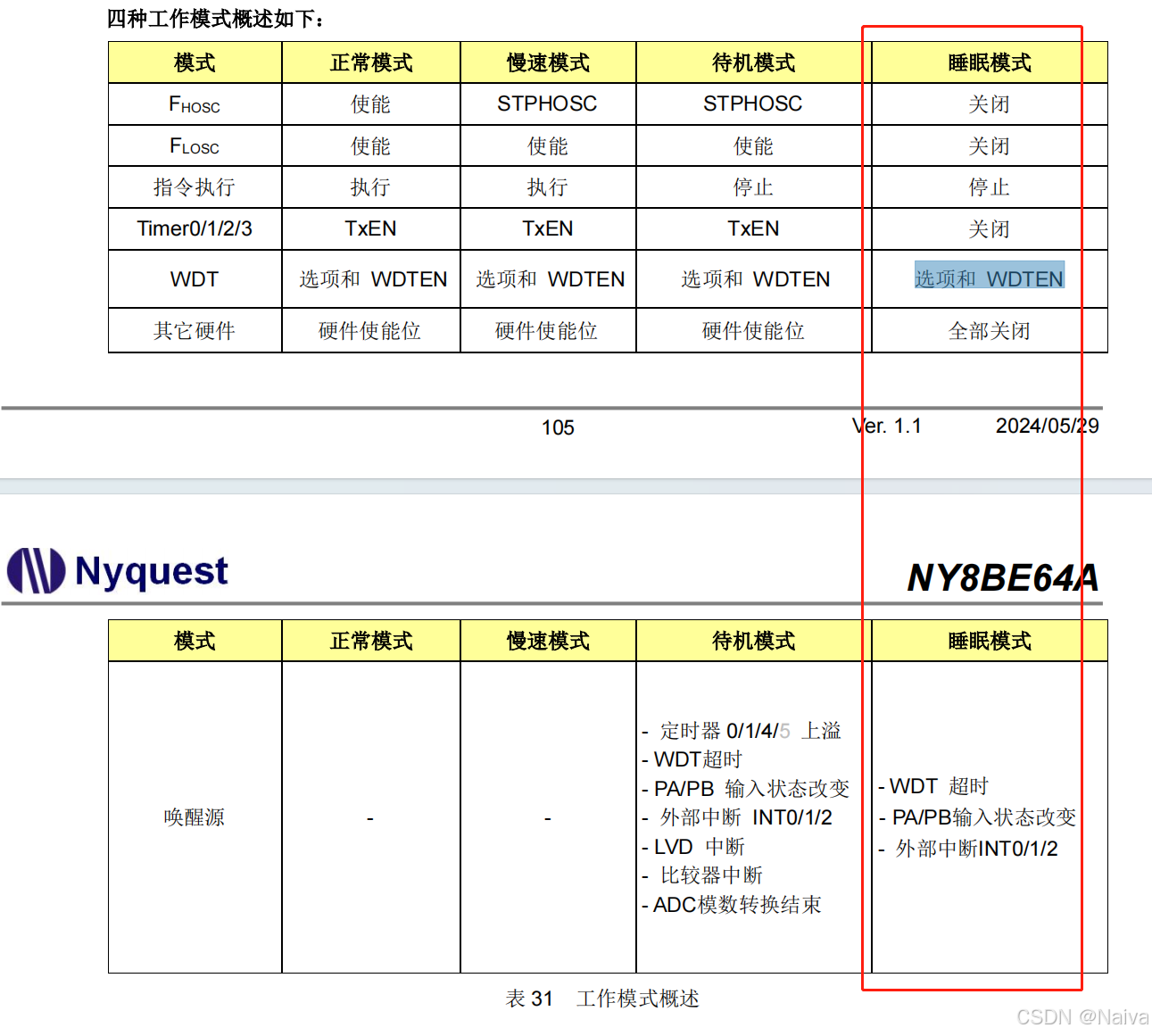

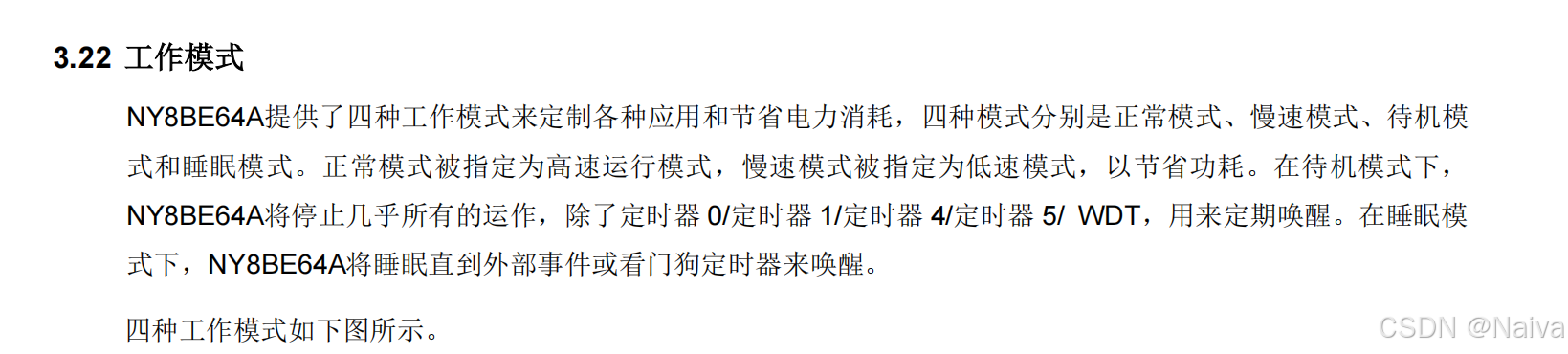

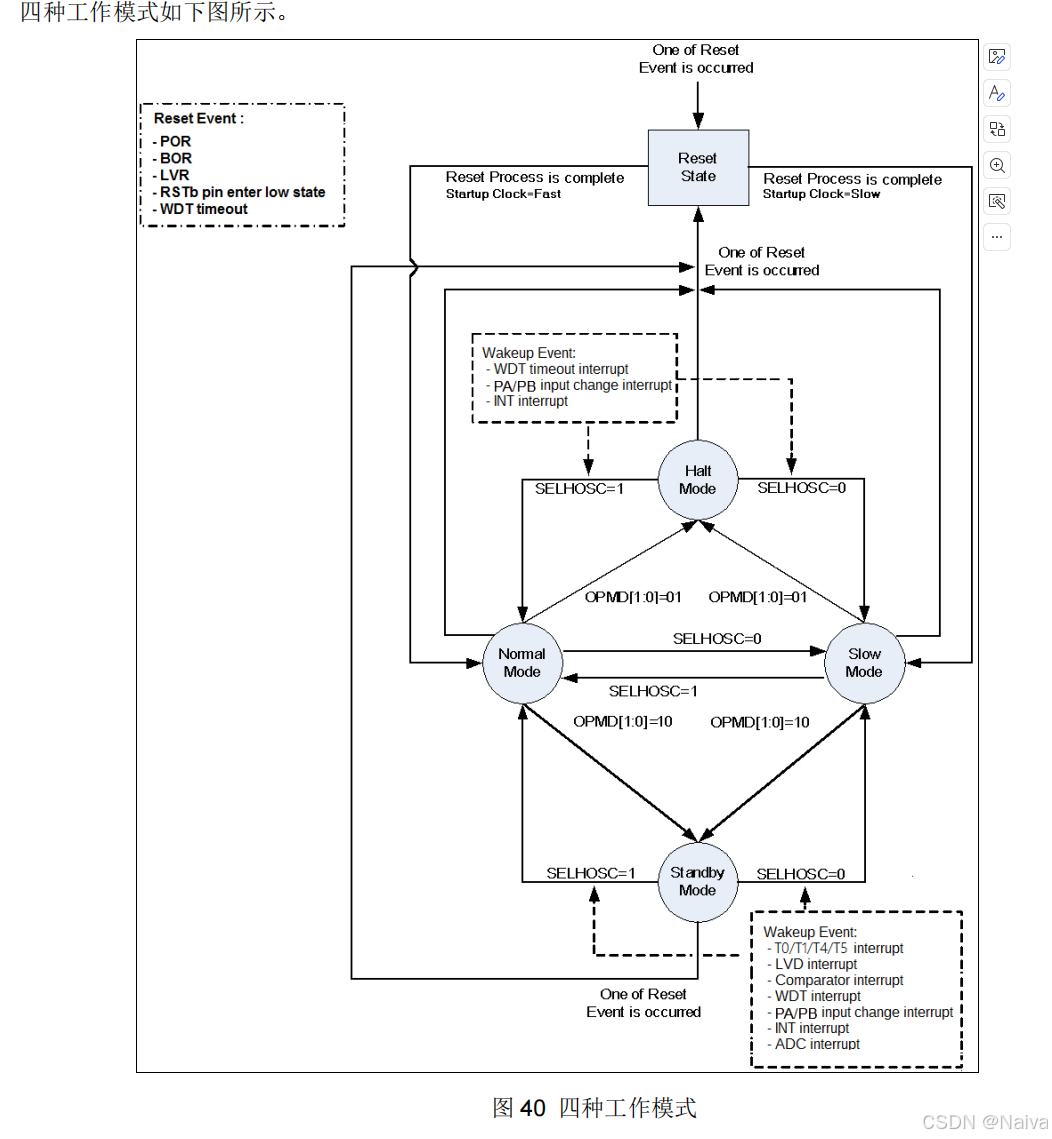

NY8BE64A提供了四种工作模式来定制各种应用和节省电力消耗，四种模式分别是正常模式、慢速模式、待机模

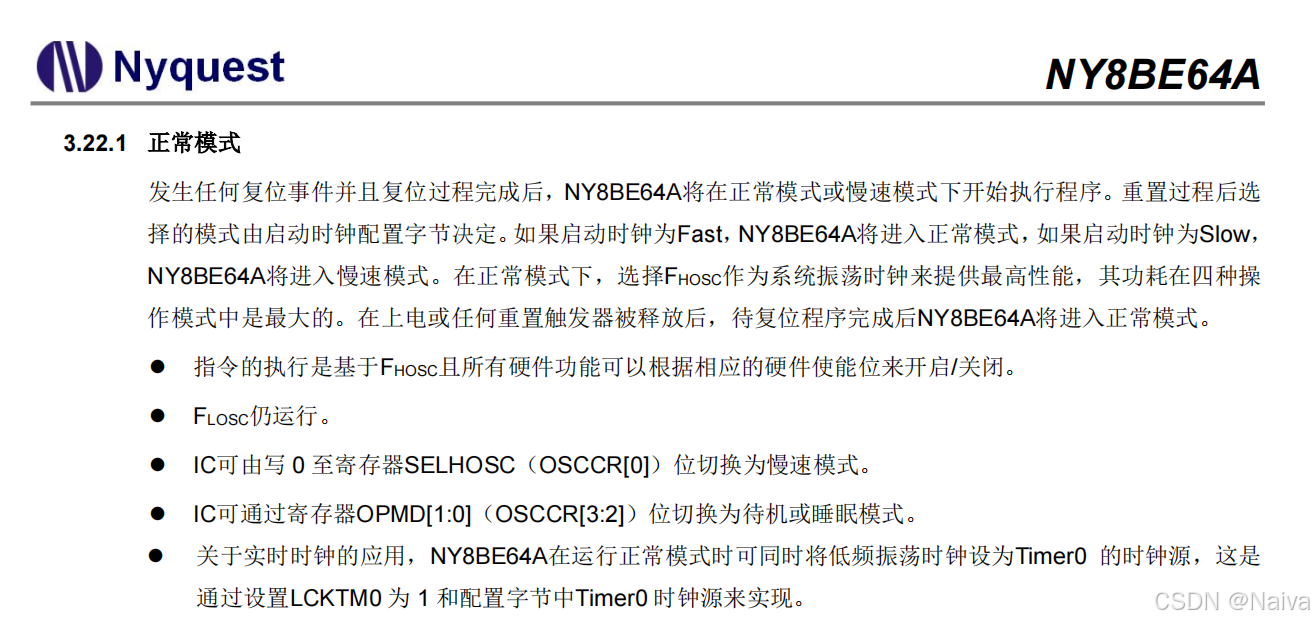

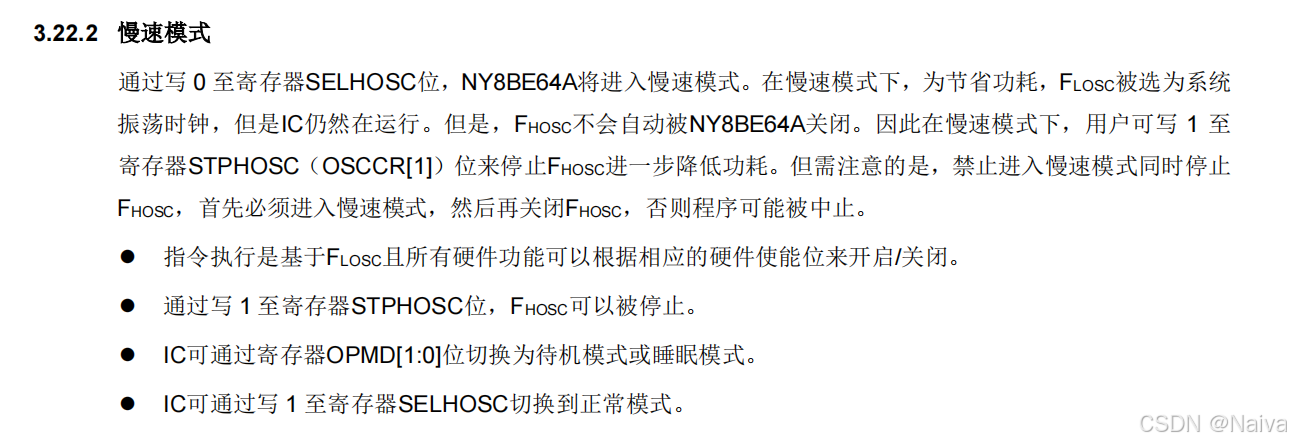

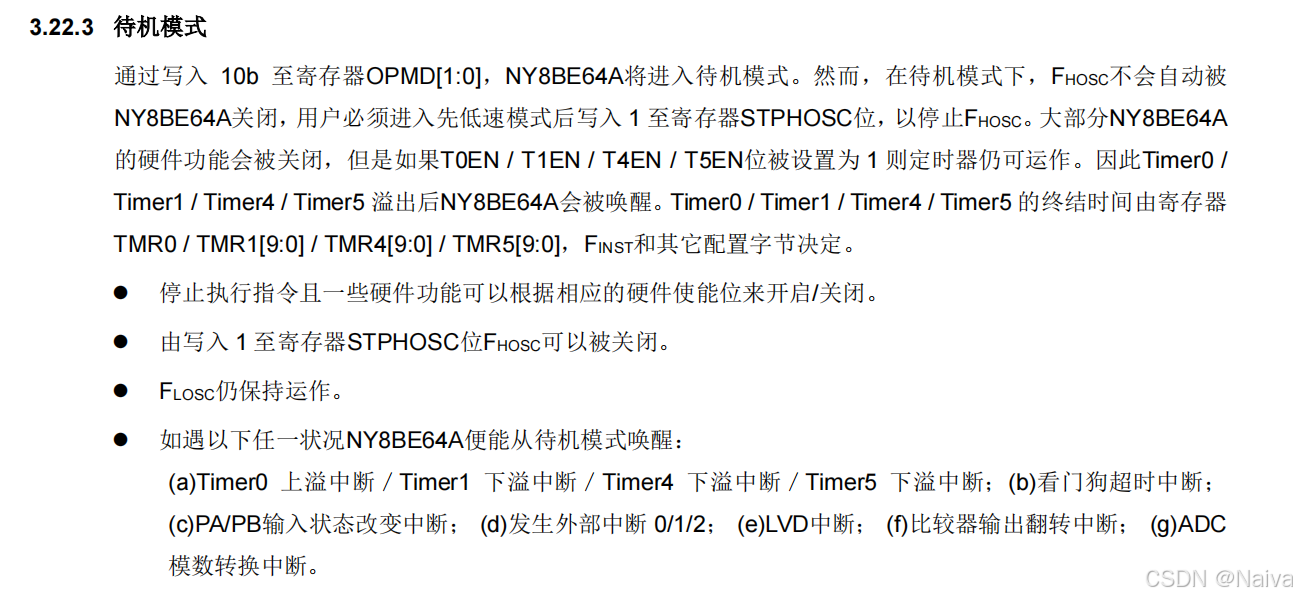

式和睡眠模式。正常模式被指定为高速运行模式，慢速模式被指定为低速模式，以节省功耗。在待机模式下，

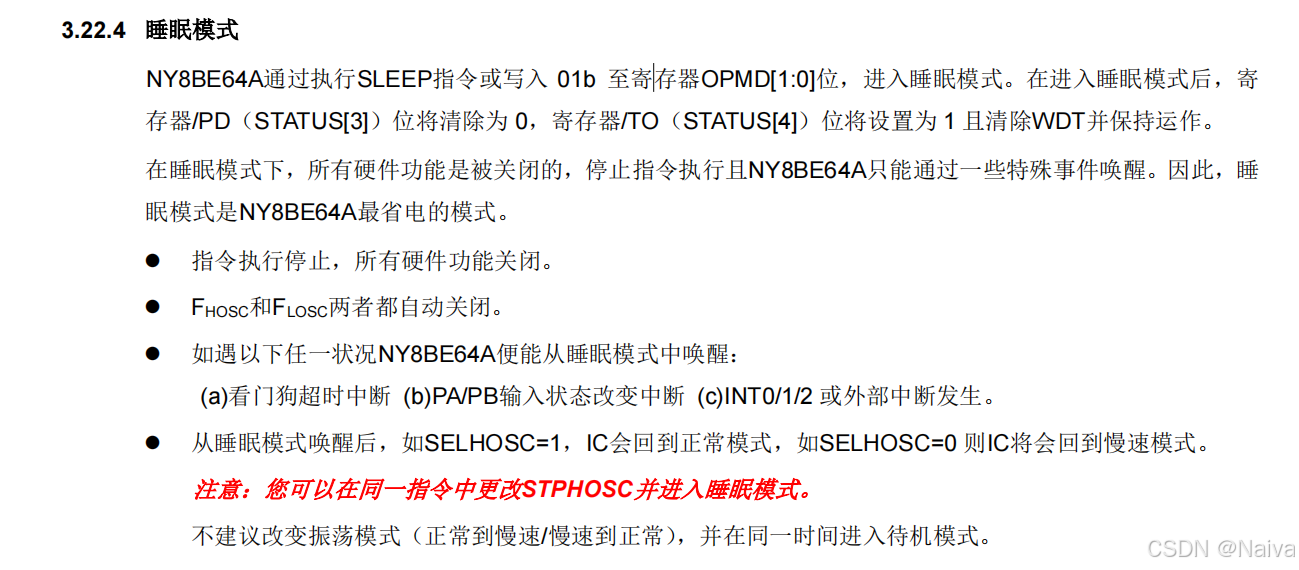

NY8BE64A将停止几乎所有的运作，除了定时器 0/定时器 1/定时器 4/定时器 5/ WDT，用来定期唤醒。在睡眠模
式下，NY8BE64A将睡眠直到外部事件或看门狗定时器来唤醒。

---

源文件 main.c

/* =========================================================================
 * Project:       Sleep Wakeup
 * File:          main.c
 * Description:   Into Halt mode & Standby mode, and while PortB input change then do wakeup.
 *                While PB1 input change, then wakeup from Halt(Standby) mode and set PB2 output low.
 *                Also switch between Normal Mode and Slow Mode.
 *                FINST = 4MHz/4T(I_HRC).
 *
 * Author:        JasonLee
 * Version:       V2.0
 * Date:          2019/10/30
 =========================================================================*/
#include <ny8.h>
#include "ny8_constant.h"
#define HALT_MODE		0x04
#define FHOSC_SEL		0x01
#define STANDBY_MODE	0x08

#define UPDATE_REG(x)	__asm__("MOVR _" #x ",F")

//! interrupt service routine
void isr(void) __interrupt(0)
{
    if(INTFbits.PABIF)
    {
        INTFbits.PABIF = 0;					// Clear PABIF(PortB input change interrupt flag bit)
    }
}

void main(void)
{
    DISI();
    // Initial GPIO
    IOSTC = C_PC_Output;					// Set PC[1:0] to output mode
    IOSTA = C_PA_Output;					// Set PA[7:0] to output mode
    BPHCON = (unsigned char)~C_PB1_PHB;		// Enable PB1 Pull-High resistor
    BWUCON = C_PB1_Wakeup;					// Enable PB1 input change wakeup function
    IOSTB  = C_PB1_Input;					// Set PB1 to input mode,others set to output mode
    PORTB  = 0;								// PORTB data buffer=0x00
	PORTC  = 0;								// PORTC data buffer=0x00
	PORTA  = 0;								// PORTA data buffer=0x00

    // Initial Interrupt Setting
    INTE = C_INT_PABKey;					// Enable PortB input change interrupt
    INTF = 0;								// Clear all interrupt flags

    // Normal mode into Slow mode
    OSCCR = C_FLOSC_Sel;					// OSCCR[0]=0 , FOSC is Low-frequency oscillation (FLOSC)

    // Slow mode into Normal mode
    OSCCR = C_FHOSC_Sel;					// OSCCR[0]=1 , FOSC is high-frequency oscillation (FHOSC)

    // Chioce while wakeup from Halt mode or Standby mode,the procedure will enter
    // interrupt service routine or not.
    ENI();									// 1. Enable all unmasked interrupts.
                                            // 2. After wakeup frorm Halt mode or
                                            //    Standby mode, the procedure will
                                            //    enter interrupt service routine

    //DISI();								// 1. Disable all interrupts.
                                            // 2. After wakeup frorm Halt mode or
                                            //    Standby mode. The procedure will
                                            //    not enter interrupt service routine

    PORTBbits.PB2 = 1;						// Set PB2 outputs high

    while(1)
    {
        CLRWDT();							// Clear WatchDog
		AWUCON = 0;								// Disable PA input change wakeup function
        // A. Normal mode into Halt mode. While PB1 input change then wakeup and set PB2 outputs low
        UPDATE_REG(PORTB);					// Read PORTB Data buffer
        //choice one way to enter Halt mode
        PCONbits.WDTEN = 0;					// Disable WatchDog
        SLEEP();							// 1. Execute instruction to enters Halt mode (from Normal mode)
        //OSCCR = HALT_MODE | FHOSC_SEL		// 2. Set OSCCR register to enters Halt mode (from Normal mode)
		CLRWDT();							// Clear WatchDog
		PCONbits.WDTEN = 1;					// Enable WatchDog

        PORTBbits.PB2 = 0;					// while wakeup from Halt mode then set PB2 outputs low
        INTFbits.PABIF = 0;					// Clear PABIF(PortB input change interrupt flag bit)

        // B. Normal mode into standby mode. While PB1 input change then wakeup and set PB2 outputs high
        UPDATE_REG(PORTB);					// Read PORTB Data buffer

        OSCCR = C_Standby_Mode | C_FHOSC_Sel;	// set OSCCR register to enters Standby mode (from Normal mode)
        PORTBbits.PB2 = 1;					// while wakeup from Standby mode then set PB2 outputs high
        INTFbits.PABIF = 0;					// Clear PBIF(PortB input change interrupt flag bit)
    }
}

---

/* =========================================================================
 * Project:       Sleep Wakeup
 * File:          main.c
 * Description:   Into Halt mode & Standby mode, and while PortB input change then do wakeup.
 *                While PB1 input change, then wakeup from Halt(Standby) mode and set PB2 output low.
 *                Also switch between Normal Mode and Slow Mode.
 *                FINST = 4MHz/4T(I_HRC).
 *
 * Author:        JasonLee
 * Version:       V2.0
 * Date:          2019/10/30
 =========================================================================*/

/* =========================================================================
* 项目：         睡眠唤醒
* 文件：         main.c
* 描述：         进入 Halt 模式(睡眠模式)和 Standby 模式(待机模式)，当 PortB 输入变化时进行唤醒。
*                当 PB1 输入变化时，从 Halt（Standby）模式唤醒，并将PB2输出设为低。
*                还可以在正常模式和慢模式之间切换。
*                FINST = 4MHz/4T（I_HRC）。
*
* 作者：         JasonLee
* 版本：         V2.0
* 日期：         2019/10/30
*/

#include <ny8.h>
#include "ny8_constant.h"
#define HALT_MODE		0x04
#define FHOSC_SEL		0x01
#define STANDBY_MODE	0x08

#define UPDATE_REG(x)	__asm__("MOVR _" #x ",F")

//! interrupt service routine
void isr(void) __interrupt(0) {
	if(INTFbits.PABIF) {
		INTFbits.PABIF = 0;					// Clear PABIF(PortB input change interrupt flag bit)
	}
}

void main(void) {
	DISI();
// 初始化GPIO
	IOSTC = C_PC_Output;					// 将PC[1:0]设置为输出模式
	IOSTA = C_PA_Output;					// 将PA[7:0]设置为输出模式
	BPHCON = (unsigned char)~C_PB1_PHB;		// 启用PB1上拉电阻
	// BWUCON、AWUCON
	BWUCON = C_PB1_Wakeup;					// 启用PB1输入变化唤醒功能
	IOSTB  = C_PB1_Input;					// 将PB1设置为输入模式，其他设置为输出模式
	PORTB  = 0;								// PORTB数据缓冲区=0x00
	PORTC  = 0;								// PORTC数据缓冲区=0x00
	PORTA  = 0;								// PORTA数据缓冲区=0x00

// 初始化中断设置
	INTE = C_INT_PABKey;					// 启用PortB输入变化中断
	INTF = 0;								// 清除所有中断标志

// 正常模式切换到慢模式
	OSCCR = C_FLOSC_Sel;					// OSCCR[0]=0，FOSC为低频振荡（FLOSC）

// 慢模式切换到正常模式
	OSCCR = C_FHOSC_Sel;					// OSCCR[0]=1，FOSC为高频振荡（FHOSC）

// 选择在从Halt模式或Standby模式唤醒时，程序是否进入
// 中断服务例程。
	ENI();									// 1. 启用所有未屏蔽的中断。
// 2. 从Halt模式或Standby模式唤醒后，程序将
//    进入中断服务例程。

// DISI();								// 1. 禁用所有中断。
// 2. 从Halt模式或Standby模式唤醒后，程序将
//    不进入中断服务例程。

	PORTBbits.PB2 = 1;						// 设置PB2输出为高


	while(1) {
		CLRWDT();						// 清除看门狗
		AWUCON = 0;						// 禁用PA输入变化唤醒功能
A. 正常模式切换到Halt模式。当PB1输入变化时唤醒，并将PB2输出设为低
		UPDATE_REG(PORTB);				// 读取PORTB数据缓冲区
选择一种进入 Halt 模式的方式
		PCONbits.WDTEN = 0;				// 禁用看门狗
		SLEEP();							// 1. 执行指令进入 Halt 模式（从正常模式）

		//OSCCR = HALT_MODE | FHOSC_SEL		// 2. 设置OSCCR寄存器进入Halt模式（从正常模式）
		CLRWDT();							// 清除看门狗
		PCONbits.WDTEN = 1;				// 启用看门狗

		PORTBbits.PB2 = 0;				// 从Halt模式唤醒时将PB2输出设为低
		INTFbits.PABIF = 0;				// 清除PABIF（PortB输入变化中断标志位）

// B. 正常模式切换到 Standby 模式。当PB1输入变化时唤醒，并将PB2输出设为高
		// UPDATE_REG(PORTB);				// 读取PORTB数据缓冲区

		// OSCCR = C_Standby_Mode | C_FHOSC_Sel;	// 设置OSCCR寄存器进入Standby模式（从正常模式）
		// PORTBbits.PB2 = 1;				// 从Standby模式唤醒时将PB2输出设为高
		// INTFbits.PABIF = 0;				// 清除PBIF（PortB输入变化中断标志位）

	}
}
