数字电路实验 07 - | 计数器及其应用

一、实验目的和任务

1. 学会用集成电路构成计数器的方法。
2. 掌握中规模集成计数器的使用及功能测试方法。
3. 运用集成计数器构成1/N分频器。

二、实验原理介绍

计数器是数字系统中用得较多的基本逻辑器件，它的基本功能是统计时钟脉冲的个数，即实现计数操作，它也可用于分频、定时、产生节拍脉冲和脉冲序列等。例如，计算机中的时序发生器、分频器、指令计数器等都要使用计数器。

计数器的种类很多。按构成计数器中的各触发器是否使用一个时钟脉冲源来分，可分为同步计数器和异步计数器；按进位体制的不同，可分为二进制计数器、十进制计数器和任意进制计数器；按计数过程中数字增减趋势的不同，可分为加法计数器、减法计数器和可逆计数器；还有可预制数功能等等。

三、实验数据、计算及分析

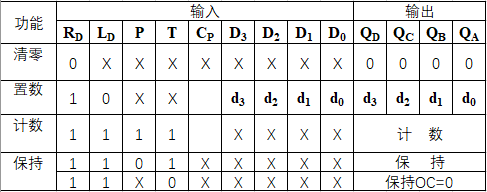

74LS161真值表

计数功能：/Cr=/LD=1，P=T=1，在CP作用下，计数在0000~1111变化

输出
QD	QC	QB	QA
0	0	0	0
d3	d2	d1	d0
1	0	0	0
0	1	0	0
1	1	0	0
0	0	1	0
1	0	1	0
0	1	1	0
1	1	1	0
0	0	0	1
1	0	0	1
0	1	0	1
1	1	0	1
0	0	1	1
1	0	1	1
0	1	1	1
1	1	1	1
