基于AT89C51单片机的交通信号灯控制系统设计与实现

引言

本文将介绍如何使用AT89C51单片机设计并实现一个简单的交通信号灯控制系统。该系统将模拟十字路口的交通信号灯,东西向和南北向的信号灯交替变化,绿灯亮若干秒后黄灯闪烁5次,随后红灯亮起,另一方向的信号灯则由红灯变为绿灯,如此循环往复。

系统设计

1. 硬件设计

1.1 单片机选型

AT89C51是一款经典的8位单片机,具有4KB的Flash程序存储器,128字节的RAM,32个I/O口,以及定时器、串口等外设资源,非常适合用于简单的控制系统中。

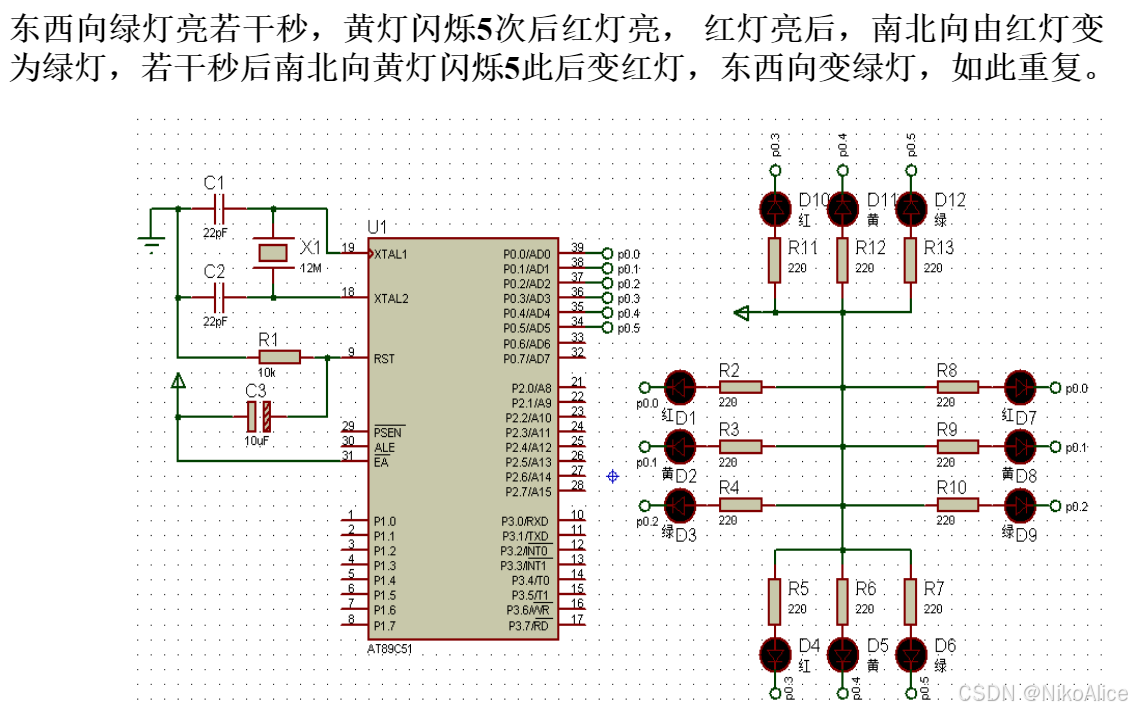

1.2 信号灯控制电路

交通信号灯通常由红、黄、绿三种颜色的LED灯组成。我们可以通过单片机的I/O口来控制这些LED灯的亮灭。具体电路设计如下:

  • 东西向:

    • 红灯:P0.0

    • 黄灯:P0.1

    • 绿灯:P0.2

  • 南北向:

    • 红灯:P0.3

    • 黄灯:P0.4

    • 绿灯:P0.5

每个LED灯通过一个限流电阻连接到单片机的I/O口,I/O口输出低电平时LED灯亮,输出高电平时LED灯灭。

1.3 电源电路

系统采用5V直流电源供电,可以通过USB接口或外部电源适配器供电。

2. 软件设计

2.1 程序流程

交通信号灯的控制逻辑如下:

  1. 东西向绿灯亮若干秒(例如10秒)。

  2. 东西向黄灯闪烁5次,每次闪烁间隔0.5秒。

  3. 东西向红灯亮,南北向绿灯亮若干秒(例如10秒)。

  4. 南北向黄灯闪烁5次,每次闪烁间隔0.5秒。

  5. 南北向红灯亮,东西向绿灯亮,回到步骤1,循环往复。

2.2 代码实现

以下是基于AT89C51单片机的C语言代码实现:

#include <reg52.h>
#include <intrins.h>

#define uint unsigned int
#define uchar unsigned char

// 南北方向灯定义
sbit SN_Red = P0^3;    // 南北红灯
sbit SN_Yellow = P0^4; // 南北黄灯
sbit SN_Green = P0^5;  // 南北绿灯

// 东西方向灯定义
sbit EW_Red = P0^0;    // 东西红灯
sbit EW_Yellow = P0^1; // 东西黄灯
sbit EW_Green = P0^2;  // 东西绿灯

void delay_ms(uint ms) {
    uint i, j;
    for(i=ms; i>0; i--)
        for(j=110; j>0; j--);
}

void yellow_blink() {
    uchar i;
    for(i=0; i<5; i++) {
        SN_Yellow = EW_Yellow = 0; // 黄灯亮
        delay_ms(500);
        SN_Yellow = EW_Yellow = 1; // 黄灯灭
        delay_ms(500);
    }
}

void main() {
    // 初始化所有灯为灭
    SN_Red = SN_Yellow = SN_Green = 1;
    EW_Red = EW_Yellow = EW_Green = 1;

    while(1) {
        // 东西绿灯阶段
        EW_Green = 0;   // 东西绿灯亮
        SN_Red = 0;     // 南北红灯亮
        delay_ms(5000); // 持续5秒

        EW_Green = 1;   // 东西绿灯灭
        yellow_blink();  // 黄灯闪烁

        // 切换红灯
        EW_Red = 0;      // 东西红灯亮
        SN_Red = 1;      // 南北红灯灭

        // 南北绿灯阶段
        SN_Green = 0;   // 南北绿灯亮
        delay_ms(5000); // 持续5秒

        SN_Green = 1;   // 南北绿灯灭
        yellow_blink();  // 黄灯闪烁

        // 切换红灯
        SN_Red = 0;      // 南北红灯亮
        EW_Red = 1;      // 东西红灯灭
    }
}

3. 系统调试

3.1 硬件调试

在硬件调试阶段,首先检查电路连接是否正确,确保每个LED灯都能正常点亮和熄灭。然后通过单片机下载程序,观察信号灯的变化是否符合预期。

3.2 软件调试

在软件调试阶段,可以通过逐步调试的方式,检查每个阶段的延时和灯的状态是否正确。如果发现问题,可以通过调整延时时间或检查代码逻辑来解决。

总结

本文介绍了基于AT89C51单片机的交通信号灯控制系统的设计与实现。通过合理的硬件设计和软件编程,我们成功地模拟了十字路口的交通信号灯控制过程。该系统具有结构简单、成本低廉、易于实现等优点,适合用于教学实验或简单的交通控制场景。

当然,实际的交通信号灯控制系统还需要考虑更多的因素,如车流量检测、行人过街信号、紧急车辆优先通行等。未来可以在此基础上进一步扩展和优化,以实现更加智能化的交通管理。
