S7-200 PLC糖果包装控制系统：带解释的梯形图程序、接线图原理图、IO分配及组态画面

老铁们今天咱们唠个硬核的——用S7-200 PLC整糖果包装流水线。先看这个核心逻辑：传送带跑三秒停两秒，配合机械手打包。梯形图里用TON定时器搞这个节奏控制，来看这段关键代码：

Network 1
LDN    T37
TON    T37, 30  //3秒计时
=     Q0.0      //传送带运行


Network 2
LD    T37
TON    T38, 20  //2秒停机
AN    T38
=     Q0.0      //停止时切断输出

这里T37/T38用300ms时基，T37的PT值设30就是3秒。注意看AN指令这个取反操作，完美实现交替启停。调试时发现个坑：定时器必须用断电保持型的，要不流水线停电后再启动节奏全乱。

IO分配得讲究，急停按钮必须接硬线输入。我的配置是： - I0.0：光电传感器（糖果到位检测） - I0.1：急停开关（常闭接法） - Q0.0：传送带电机 - Q0.1：打糖机械手 - Q0.2：报警指示灯

重点说下这个糖果计数逻辑：每检测到20颗触发打包。用MOV指令给计数器预设值，程序里这样写：

Network 3
LD     I0.0
CTU    C0, VW100  //VW100存预设值20
LDW=   C0, 20
=     Q0.1        //触发机械手
R     C0          //复位计数器

这里VW100要在初始化时赋值，建议在第一个扫描周期用MOV指令写入。调试时发现机械手动作太快会卡糖，后来在Q0.1后加了0.5秒延时才解决。

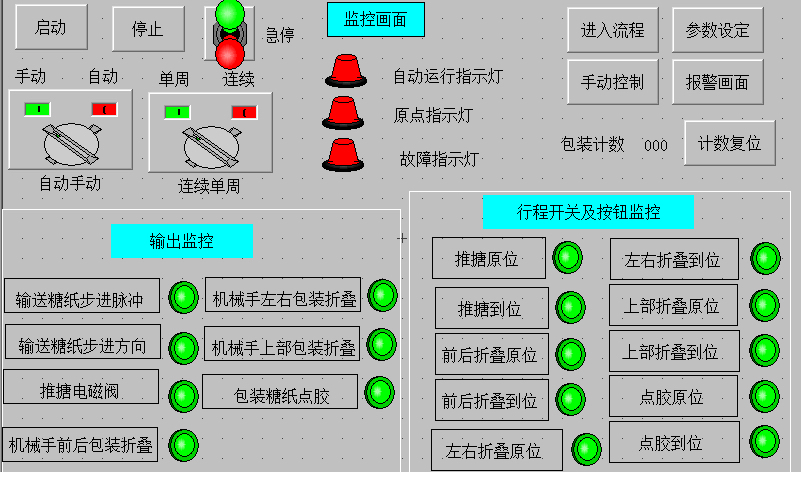

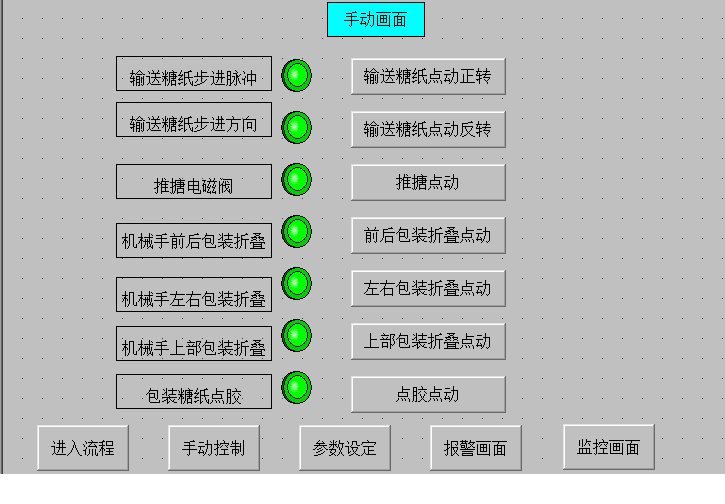

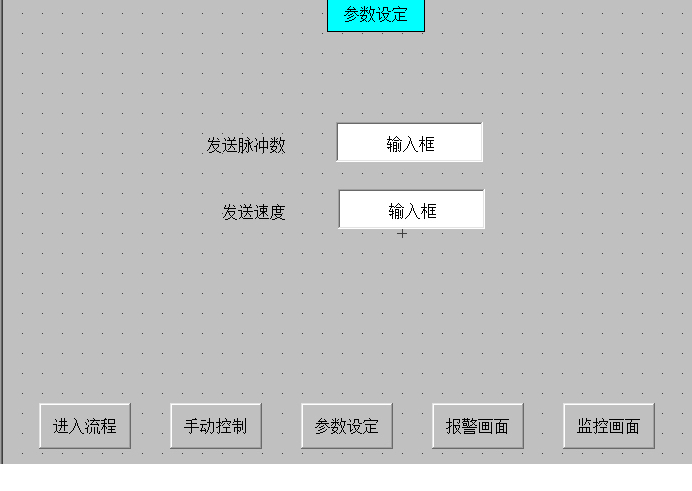

组态画面用WinCC flexible做的，重点做了这几个功能： 1. 动态显示传送带运行状态（绿色流动动画） 2. 实时糖果计数器（绑定VW200） 3. 急停按钮双重控制（画面按钮与实体按钮并联） 4. 报警记录页面（记录卡糖、超时等故障）

最后说个实战经验：糖果包装机的震动会影响PLC输入信号，一定要在DI模块前加速波器。曾经有个光电传感器误触发，查了两天才发现是震动引起的信号抖动，加了RC滤波电路立马稳定。

**S7-200 PLC糖果包装控制系统技术解析**

一、背景介绍

在当前的现代化糖果生产线上，糖果包装控制系统的设计是一个重要的环节。为了满足快速、稳定、可靠地完成糖果包装任务的需求，我们采用基于PLC（可编程逻辑控制器）的糖果包装控制系统。本文将深入探讨S7-200 PLC在糖果包装控制系统中的应用以及带来的实际效果。

二、基于PLC的糖果包装控制系统概述

1. 系统架构

基于S7-200 PLC的糖果包装控制系统主要由以下部分组成：PLC模块、输入/输出设备、数据处理模块等。系统通过PLC模块实现数据的采集、处理和输出，确保糖果包装过程中的自动化和精确控制。

2. 控制原理

PLC通过与输入设备进行通信，接收输入信号，然后通过内部的逻辑运算和控制算法，实现对输出设备的控制。整个控制系统基于工业控制理论，确保糖果包装过程的稳定性和可靠性。

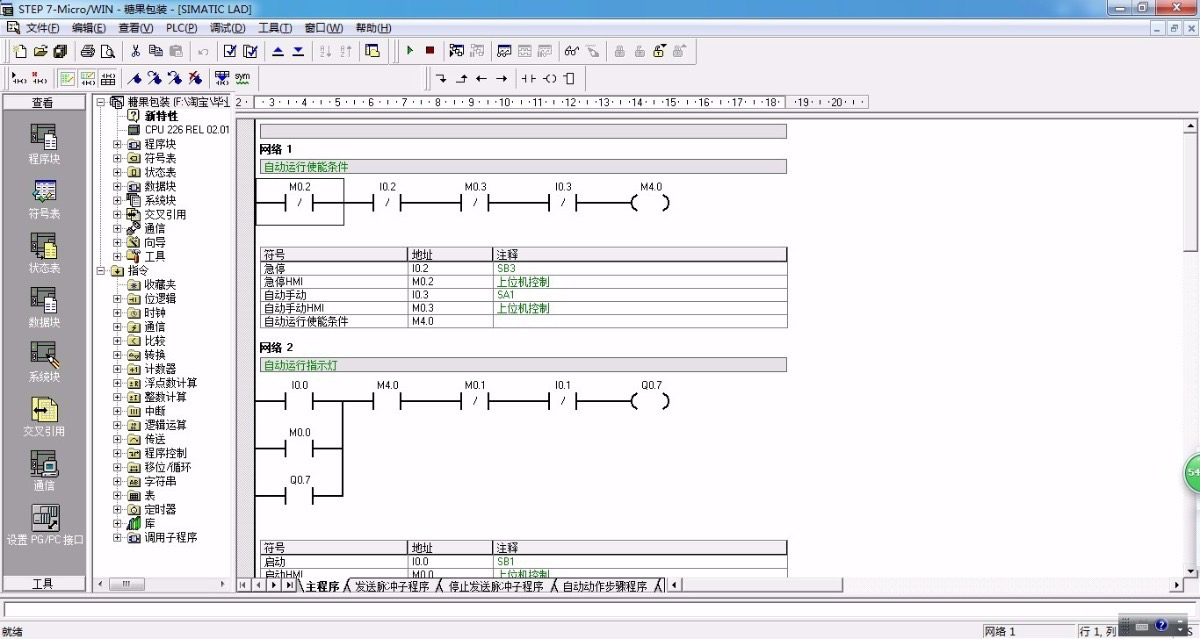

三、梯形图程序解释

接下来，我们将详细解析一个基于S7-200 PLC的糖果包装控制系统的梯形图程序。梯形图是一种图形化的编程语言，用于描述控制逻辑。在这个程序中，我们详细描述了各个模块之间的数据流动和逻辑关系。

四、接线图与原理图图纸

为了更好地理解系统的运行原理和接线方式，我们提供了接线图与原理图图纸。这些图纸详细展示了PLC模块、输入/输出设备之间的连接方式，以及系统各部分的连接关系。这些图纸可以作为实际安装和调试的参考。

五、IO分配与组态画面

在系统的IO分配方面，我们根据实际需求进行了合理的分配。例如，根据输入信号的类型和数量，分配了相应的输入接口和输出接口。在组态画面方面，我们可以选择不同的画面进行展示，如主界面、操作界面等，方便用户进行操作和控制。

详尽解读，链接直通深处 S7-200 PLC糖果包装控制系统：带解释的梯形图程序、接线图原理图、IO分配及组态画面

六、总结

S7-200 PLC基于PLC的糖果包装控制系统在实际应用中具有显著的优势。它能够实现自动化控制，提高生产效率；同时，通过精确控制，确保糖果包装过程的稳定性和可靠性。在实际应用中，我们需要注意系统的维护和保养，确保系统的长期稳定运行。

以上就是关于S7-200 PLC基于PLC的糖果包装控制系统的技术解析，希望对您有所帮助。如果您有任何疑问或需要进一步的帮助，请随时联系我们。
