倾斜摄影OSGB模型轻量化操作

倾斜摄影技术在三维建模领域中得到了广泛应用。它可以快速、高效地获取大规模地理信息，生成真实且高精度的三维模型。然而，倾斜摄影三维模型的数据量往往非常庞大，这给模型的存储和传输带来了挑战，影响了模型的应用和分享。因此，对倾斜摄影三维模型进行简化和压缩是十分必要的。

倾斜伴侣OSGBLab这款实景三维小助手，可以对倾斜摄影OSGB数据进行简化和压缩，达到减小osgb数据的目的，并且可以设置不同的简化率，能够达到在肉眼看不太出差异的情况下大幅度减小OSGB文件的大小。

一：软件下载

可以通过osgblab的官网www.osgblab.com下载最新版本的软件，注意OSGB精简功能要求软件版本大于等于2.9.41.

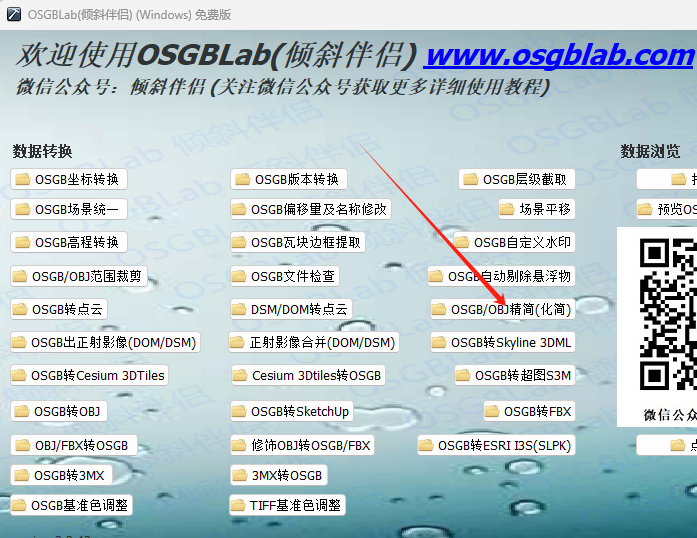

二：打开软件首页中的“OSGB精简(化简)”

软件支持三个维度的设置

• 1 几何网格化简率

  几何化简会丢失部分几何细节，但是一般情况下，适当的几何网格化简，肉眼是几乎看不出差异的，因此当需要大幅减少osgb文件大小时，几何压缩是一个必不可少的操作。

• 2 贴图质量

  在倾斜摄影osgb文件中，贴图也是占用文件大小的一个大头，因此减少贴图文件大小也能减小osgb文件大小，而减小贴图文件很有效的一个手段就是降低图像质量，乍一听降低图像质量会使模型变模糊，实际不然，很多时候适当降低图像质量，肉眼是几乎分辨不出来的。

• 3 文件压缩

  文件压缩是无损压缩，压缩能够减少文件大小，但是因为osgb本身就是比较紧凑的二进制格式，因此压缩率不会像普通文本压缩那样高。但是毕竟能够减少文件大小，因此有必要时也可以选择对osgb文件进行压缩。不过需要注意的是，如果是用cc viewer进行osgb数据的浏览，那就不能勾选文件压缩，会导致浏览失败，但是如果用的是国产的各种平台，那这个压缩它们都是支持的。

  三：实际数据测试结果

  本次测试我们使用的倾斜摄影数据文件大小为137GB，总计有70余万个osgb文件，1500个瓦块，本次测试的参数设置比较保守，尽量使模型控制在肉眼看来差别不大。

• 首先我们只进行几何化简，化简率设置为60，最终的结果为101GB大小，文件大小变为原始的73.7%。

• 然后我们在几何化简的基础上，纹理质量设置为60，因为原始osgb的贴图质量为75，因此在贴图质量更改变动不大的情况下，文件大小变化不是特别大，最终的结果为97.4GB大小，文件大小变为原始的71%。如果想要大幅减少贴图文件大小，可以尝试贴图质量设置为更低的值，比如30。

• 最后我们在几何化简和纹理质量都设置的基础上，勾选“启用osgb文件压缩”选项，最终结果为70G，文件大小变为原始的51%。

经过模型精简之后，文件大小减少了很多。通过三维浏览器查看，我们可以看到场景中的三角面大幅减少，而且模型质量肉眼几乎分辨不出有损失的痕迹。

 图一 原始OSGB模型的渲染截图

 图二 经过精简之后的渲染截图
