【普中51单片机教程 - 2】：蜂鸣器

蜂鸣器的介绍

---

1. 蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于电子产品中作为发声器件。
2. 蜂鸣器主要分为压电式蜂鸣器（无源蜂鸣器）和电磁式蜂鸣器（有源蜂鸣器）两种类型。
3. 无源和有源的区别：”源“的不同，其中的”源“不是电源，而是多谐振荡电路。
4. 无源蜂鸣器要发出声音必须提供一定频率的脉冲信号（脉冲频率通常在1.5~5KHz），而有源蜂鸣器发出声音只需要提供电源即可。

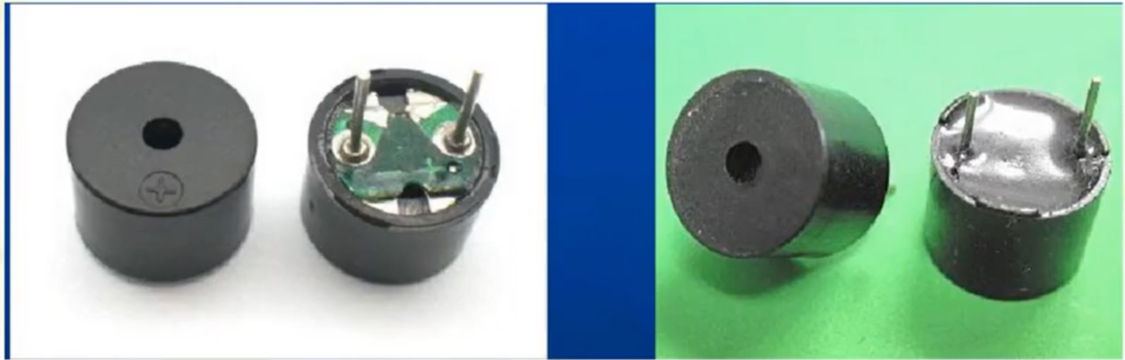

5. 判断蜂鸣器是否为有源或无源：无源的底部是裸露的，有源的底部是封装好的；无源的体积较大，有源的体积较小。（如下图：左边为无源，右边为有源）

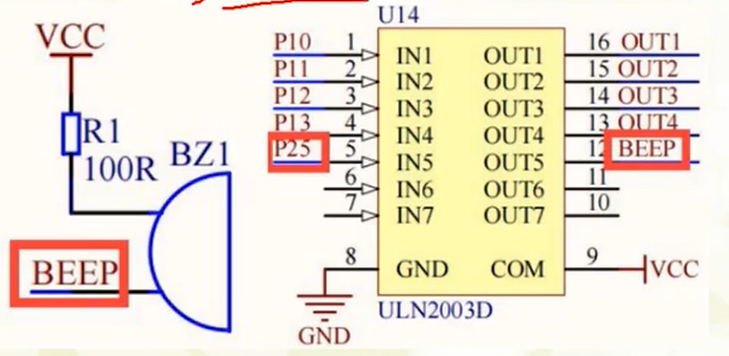

蜂鸣器的原理图

---

因为单片机IO口驱动能力较弱，而驱动蜂鸣器通常需要30mA的电流，可通过三极管放大电流。本次的采用的驱动电路为ULN2003D芯片对电流进行放大。
而ULN2003D芯片可以看作是一个”非“电流，当输入为低（0）时输出为高（1），输入为高（1）时输出为低（0）。

软件设计

---

实现功能：实现8位LED灯从左到右移动，每次移动结束，蜂鸣器发出声音，一段时间后再关闭，即让管脚输出一定频率的脉冲信号（高低电平）控制无源蜂鸣器。（注意：本次用到为无源蜂鸣器）

#include<reg51.h>
#include"intrins.h"

#define LED_PORT P2
sbit BEEP = P2^5;

typedef unsigned char u8;
typedef unsigned int u16;

void delay_10us(u16 ten_us)
{
	while(ten_us--);
}

void main()
{
	u8 i = 0;
	while(1)
	{
		u16 j = 2000;
		LED_PORT = 0xfe;
		for(i=0;i<7;i++)
		{
			LED_PORT = _crol_(LED_PORT,1); //循环左移
			delay_10us(10000);
		}
		while(j--)
		{
			BEEP=!BEEP;
			delay_10us(100); //高低电平的时间都为1ms，所以T=2ms，频率f=1/T=0.5KHz
		}
	}
}

• 汇编实现

ORG 0000H
AJMP MAIN

MAIN:
     MOV P0, #00H    ; 数码管清零
     MOV A, #0FEH
     MOV P2.5, #1    ; 给P2.5赋初值，P2.5也是控制LED灯的D6，所以一开始先赋1，为高电平
     MOV R3, #8      ; LED灯循环
     MOV R4, #5000   ; 蜂鸣器循环

LED:                 ; LED从左到右移动
    MOV P2, A
    LCALL DELAY500MS
    RL A
    DJNZ R3, LED

BEEP:
    CPL P2.5
    LCALL DELAY200US;高低电平的时间都为200us，所以T=400us,频率f=1/T=2.5kHZ
    ; 51单片机用的是无源蜂鸣器，脉冲信号的频率通常为1.5kHz~5kHz
    DJNZ R4, BEEP      ;循环5000次，蜂鸣器响1S
    AJMP MAIN


DELAY500MS:   ;误差 0us
    MOV R7,#0CDH
DL1:
    MOV R6,#74H
DL0:
    MOV R5,#09H
    DJNZ R5,$
    DJNZ R6,DL0
    DJNZ R7,DL1
    RET

DELAY200US:   ;误差 0us
    MOV R6,#27H
DL2:
    MOV R5,#01H
    DJNZ R5,$
    DJNZ R6,DL2
    RET

若想保持音调不变（频率不变），想改变声音的大小，则通过改变占空比的大小即可，也就是增加高电平的时间，减短低电平的时间。
占空比：占空比是指在一个脉冲循环内，通电时间（高电平）相对于总时间所占的比例。
可将其中蜂鸣器的代码块改为如下所示：

		while(j--)
		{
			BEEP = 0;
			delay_10us(50);
			BEEP=1;
			delay_10us(150);
		}
