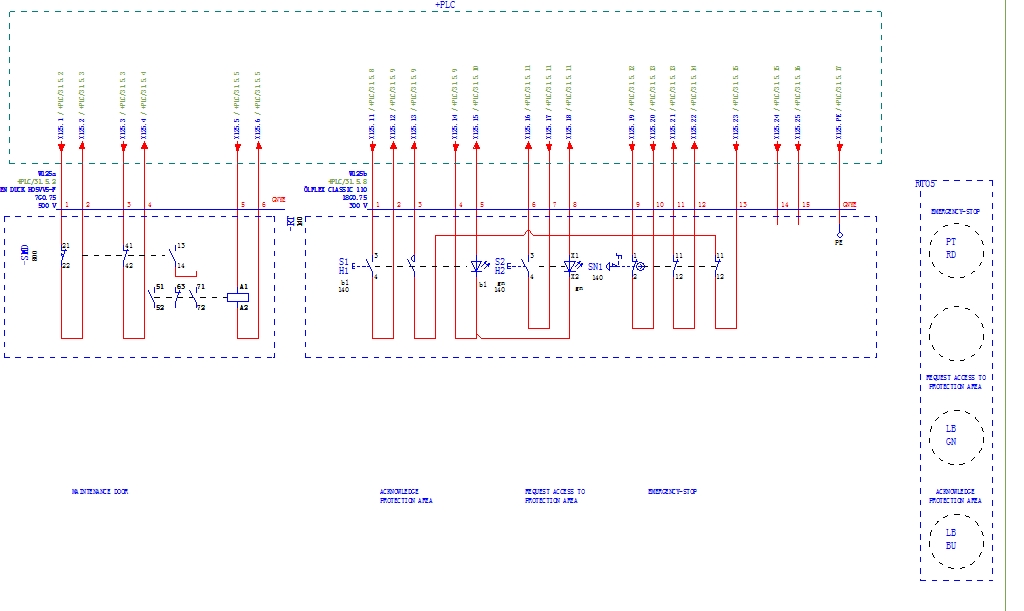

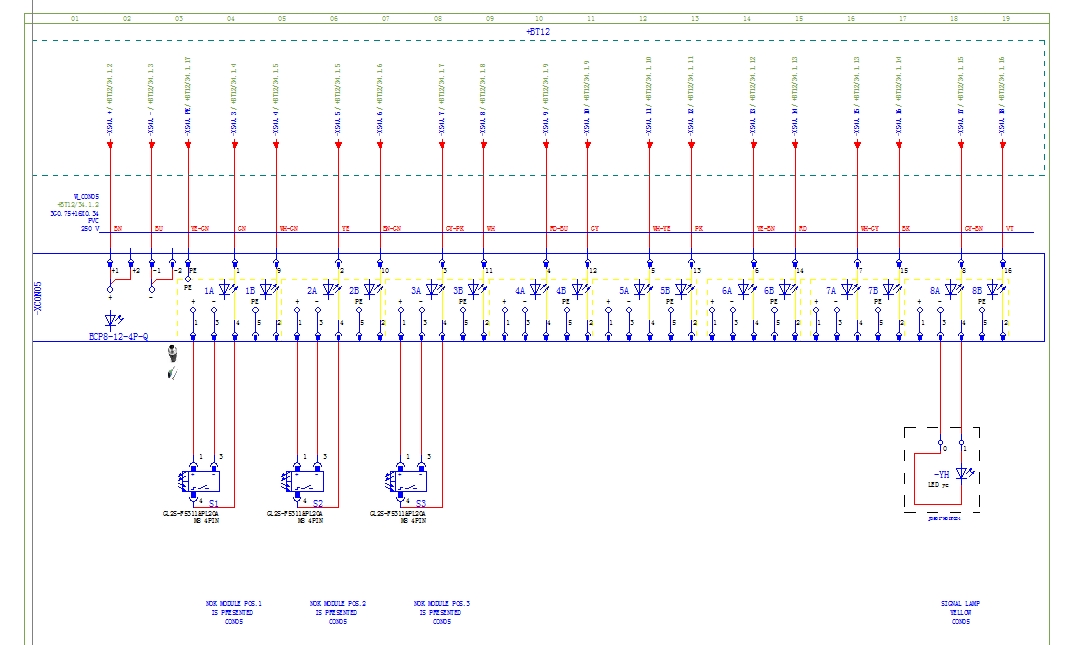

EPLAN电气项目图纸完整的一套图纸变频器，伺服，西门子 PLC1500 ，ET200S分布式io模块。几百页的电气图纸，实际工程案例，有助于学习借鉴

超实用的EPLAN电气项目图纸分享??

宝子们，今天要给大家分享一套超厉害的EPLAN电气项目图纸??，这里面涵盖了变频器、伺服、西门子PLC1500以及ET200S分布式io模块，是一整套完整的图纸哦！而且这可是几百页的实际工程案例图纸，对于咱们学习电气相关知识的小伙伴来说，简直就是宝藏呀！??

咱们先来说说这里面用到的西门子PLC1500 。在实际项目中，它可是起着关键作用。就拿简单的逻辑控制来说吧，比如我们要实现一个电机的正反转控制。假设我们使用梯形图编程，代码大概是这样的：

NETWORK 1
TITLE: 电机正反转控制
LD      I0.0            // 启动按钮
O       M0.0
AN      I0.1            // 停止按钮
=       M0.0

NETWORK 2
LD      M0.0
O       Q0.0
AN      I0.2            // 互锁按钮
=       Q0.0

NETWORK 3
LD      M0.0
O       Q0.1
AN      I0.2
=       Q0.1

在这段代码里，第一部分NETWORK 1实现了启动和停止功能。当按下启动按钮I0.0时，M0.0置位，电机保持运行状态，直到按下停止按钮I0.1。第二部分NETWORK 2和第三部分NETWORK 3则分别控制电机的正转Q0.0和反转Q0.1，通过互锁按钮I0.2来防止正反转同时启动。

再看看ET200S分布式io模块，它就像是PLC的得力助手，负责采集和输出各种信号。比如说我们要采集一些传感器的信号，代码可能如下：

PROGRAM MAIN
VAR_INPUT
    Sensor1 : BOOL;
    Sensor2 : BOOL;
END_VAR

VAR_OUTPUT
    Output1 : BOOL;
END_VAR

Output1 := Sensor1 OR Sensor2;

这里通过简单的逻辑运算，将两个传感器的信号进行或运算后输出到Output1 。

而变频器和伺服呢，它们在控制电机的转速和位置方面有着独特的作用。以变频器控制电机转速为例，可能会有这样的设置代码：

P0304 := 400; // 电机额定电压
P0305 := 1.5;  // 电机额定电流
P0307 := 0.75; // 电机额定功率
P1000 := 2;    // 频率设定值选择，这里选择由模拟量输入给定

这些代码设置了电机的基本参数以及频率给定方式。通过合理设置这些参数，变频器就能精准地控制电机的转速啦。

这套几百页的实际工程案例图纸，真的是太有助于我们学习借鉴了。无论是对于初学者理解电气的构成和运行逻辑，还是对于有一定经验的小伙伴进一步提升实践能力，都有着不可估量的价值。大家赶紧收藏起来，一起学习进步吧！??

#EPLAN图纸 #电气项目 #变频器 #伺服 #西门子PLC1500 #ET200S
EPLAN电气项目图纸完整的一套图纸变频器，伺服，西门子 PLC1500 ，ET200S分布式io模块。
几百页的电气图纸，实际工程案例，有助于学习借鉴
