本文使用LimeSDR-USB和自己的手机来实现基站和手机之间的握手通信。相关功能仅限用于科研实验。
目录
一、srsLTE简介

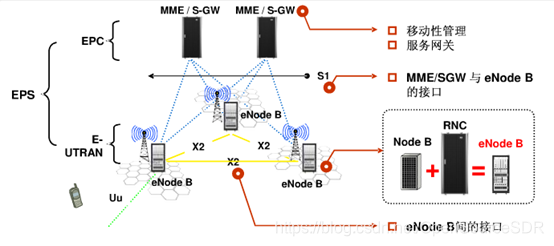

上图中的相关名词解释：
MME：移动管理实体，负责控制面功能，如非接入层信令的加密、完整性保护和安全控制，并对空闲状态下的移动台进行移动性管理，
S-GW：服务网关，负责用户面功能，如终止用户面数据包及用户平面切换
P-GW：分组数据网关，终结和外部数据网络（如互联网、IMS等）的SGi接口，是EPS锚点，即3GPP与non-3GPP网络间的用户面数据链路的锚点
eNodeB（eNB）：演进型节点B，具有3GPP R5/R6/R7的Node B功能和大部分RNC功能（接入层功能）
演进型通用陆基无线接入网（E-UTRAN）仅由eNodeB组成，取消了RNC。
演进型分组核心网（EPC）由MME和S-GW组成，演进后的系统仅存在分组交换域，取消了电路交换域，eNodeB之间通过X2接口互连，eNodeB通过用户面接口S1-GW与S-GW相连，eNodeB通过S1-MME接口与MME相连。
以下srsLTE介绍内容来自srsLTE首页、文档和下载 - 软件无线电系统 - OSCHINA - 中文开源技术交流社区，详情请查看该网页。
srsLTE是软件无线电系统（SRS）的开源SDR LTE软件套件。是由爱尔兰SoftwareRadioSystems (SRS)公司开发实现的免费开源LTE SDR平台，在AGPLv3 license许可下发布，并且在实现中使用了OpenLTE的相关功能。SrsLTE的开源过程大致经历了三个阶段：
- srsLTE包含全协议栈的UE（srsUE）以及一个物理层下行链路的收发链路，该阶段可以使用第三方（如OAI）的eNB以及EPC来搭建LTE SDR系统；
- srsLTE开源了srseNB，即srs具备了全协议栈的eNB以及UE，没有EPC，因此需要使用第三方（如Amarisoft）的EPC，搭建LTE SDR的整个网络
- srsLTE开源了srsEPC，即核心网功能，且一如往常的代码简洁，配置简单，使用方便，到目前为止，既可以通过srsLTE搭建完整的LTE网络。
srsLTE包括：
- srsUE：完整的 SDR LTE UE 应用，支持从 PHY 到 IP 层特性
- srsENB：完整的 SDR LTE eNodeB 应用
- srsEPC：轻量级 LTE 核心网络实现，支持 MME, HSS 和 S/P-GW
- 高度模块化的共用库：PHY, MAC, RLC, PDCP, RRC, NAS, S1AP 和 GW layers.
二、实验硬件软件
软件---Ubuntu运行支持Limesdr、SoapySDR、Pothos的环境，srsLTE软件。
硬件---LimeSDR Mini、拉杆天线
你需要购买一张LTE测试卡及配套读写器。可以TB搜搜。
三、编译安装
1、搭建LimeSDR环境
使用apt-get安装，依次输入以下命令即可。【如果你之前已经用apt-get安装了LimeSDR的环境，则此步骤可省略】。
sudo add-apt-repository -y ppa:myriadrf/drivers
sudo apt-get update
sudo apt-get install limesuite liblimesuite-dev limesuite-udev limesuite-images
sudo apt-get install soapysdr-tools soapysdr-module-lms7将LimeSDR插入电脑USB3.0端口，使用SoapySDRUtil命令测试，看是否能发现设备：
SoapySDRUtil --find
然后，根据我的博客Ubuntu下LimeSDR-USB或LimeSDR Mini使用说明_ubuntu安装limesuite-images-CSDN博客
的第四部分《用LimeSuiteGUI来测试一下LimeSDR-USB的接收》进行基本测试。
2、安装srsLTE
在Ubuntu中可直接使用以下apt-get install命令直接安装，但是经过验证，这种安装方法在运行程序时会出现问题，所以暂时先记录在这里，但是不建议大家使用。
sudo add-apt-repository ppa:srslte/releases
sudo apt-get update
sudo apt-get install srslte -y本文建议通过git下载源码安装。
（1）依赖包安装
sudo apt-get install git cmake libfftw3-dev libmbedtls-dev libboost-program-options-dev libboost-thread-dev libconfig++-dev libsctp-dev（2）下载、编译、安装srsLTE
cd XXX【其中XXX替换成你想存放srsLTE的文件夹目录，这个自己定就行】
git clone https://github.com/srsLTE/srsLTE.git
cd srsLTE
mkdir build
cd build
cmake ../
make
make test
sudo make install
srslte_install_configs.sh user上述编译安装命令都是按照GitHub - srsran/srsRAN_4G: Open source SDR 4G software suite from Software Radio Systems (SRS) https://docs.srsran.com/projects/4g来做的。

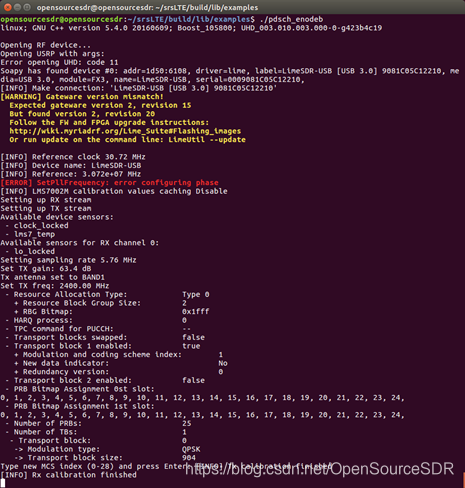

（3）基本测试srsLTE
cd XXX/srsLTE【XXX是srsLTE所在目录的前缀】
cd build/lib/examples
./pdsch_enodeb
四、LTE实验操作
在一台电脑上运行srsENB和srsEPC【电脑插上一个LimeSDR-USB】，你自己的手机作为srsUE来接入LimeSDR搭建的LTE基站。srsENB和srsEPC配置在同一台计算机上运行（即核心网与eNodeB基站运行在同一台电脑+LimeSDR上），手机作为UE终端。
1、修改默认配置文件
将~/srsLTE/srsepc文件夹中的epc.conf.examples和user_db.csv.examples复制一份到srsLTE/build/srsepc，并分别改名为epc.conf和user_db.csv；
将~/srsLTE/srsenb文件夹中的drb.conf.examples、enb.conf.examples、rr.conf.examples复制一份到srsLTE/build/srsenb，并分别改名为drb.conf、enb.conf、rr.conf；

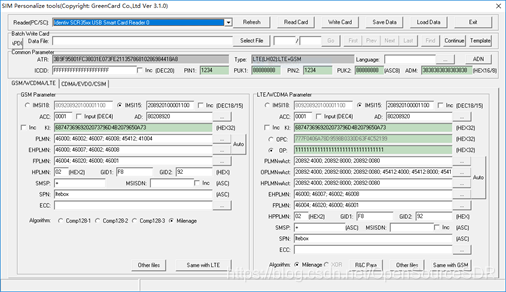

接下来需要对这些配置文件的内容进行修改改。例如，按照下图配置LTE测试卡，则需要对epc.conf、user_db.csv和enb.conf文件进行修改。用软件gedit进行修改即可。

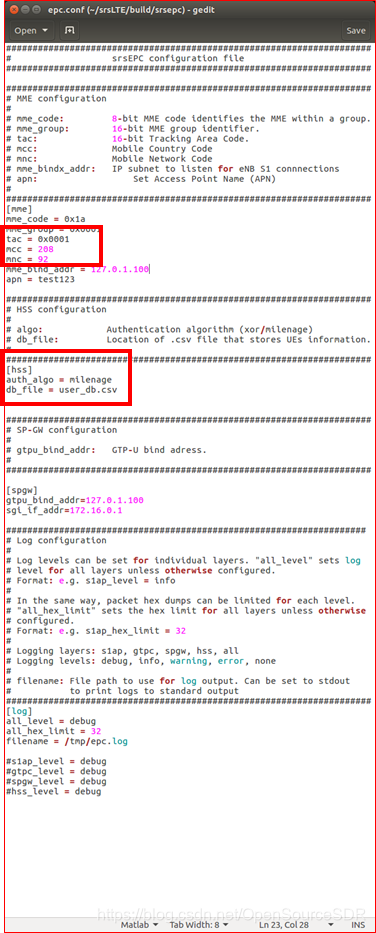

（1）epc.conf文件
MCC：Mobile Country Code 移动设备国家代码。三个数字，如中国为460。
MNC：移动设备网络代码（Mobile Network Code，MNC）是与移动设备国家代码（Mobile Country Code，MCC）（也称为“MCC / MNC”）相结合，以用来表示唯一一个的移动设备的网络运营商。由所在国家分配，通常2~3数字组成。如00为移动，01位联通。
通信运营商的网络ID为MCC+MNC，如中国移动为460-00，中国联通为460-01。
TAC：Tracking Area Code 跟踪区域码，定义小区所属的跟踪区域码，一个跟踪区域可以涵盖一个或多个小区
Milenage：鉴权算法
（2）user_db.csv
user_db.csv需要增加如下参数。增加的是用户3的IMSI（国际移动用户识别码）、鉴权密钥ki、鉴权参数OP，AMF，SQN。

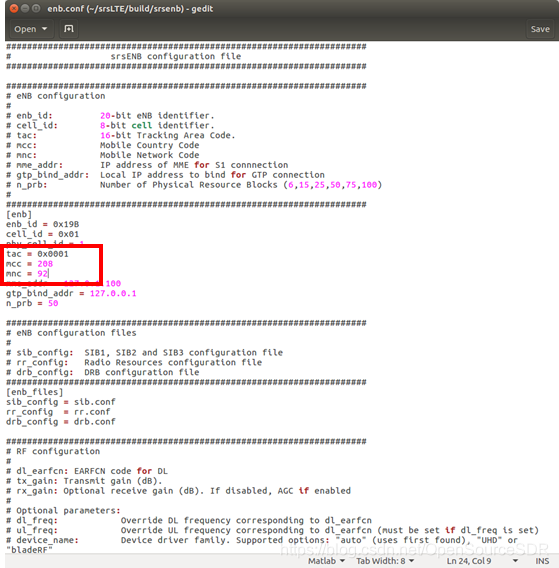

（3）enb.conf
enb.conf需要修改tac、mcc、mnc的参数：

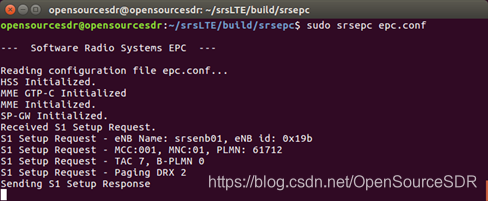

2、运行EPC程序
电脑上打开第一个终端输入命令：
cd ~/srsLTE/build/srsepc
sudo srsepc epc.conf

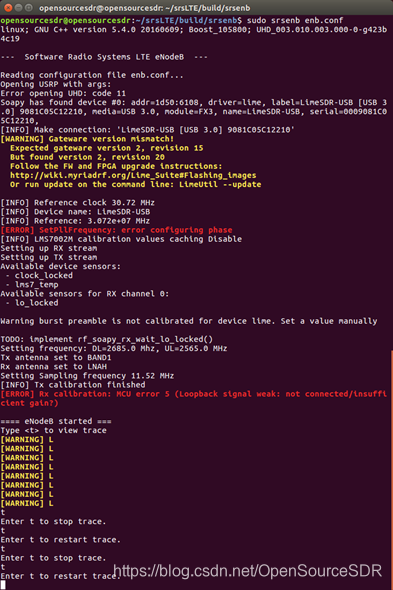

3、运行ENB程序
电脑上打开第二个终端输入命令：
cd ~/srsLTE/build/srsenb
sudo srsenb enb.conf
4、手机作为UE连接LTE基站

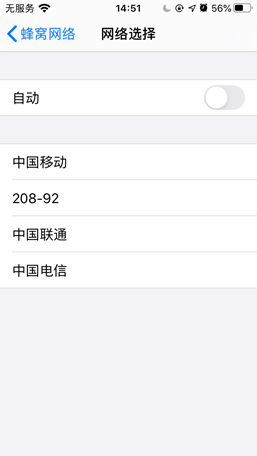

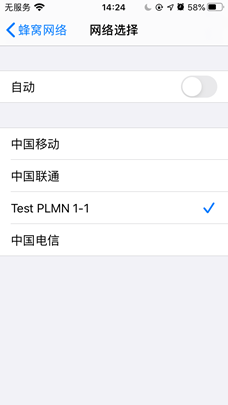

手机作为UE，手动选择网络可以搜索到Test PLMN 1-1的网络：
