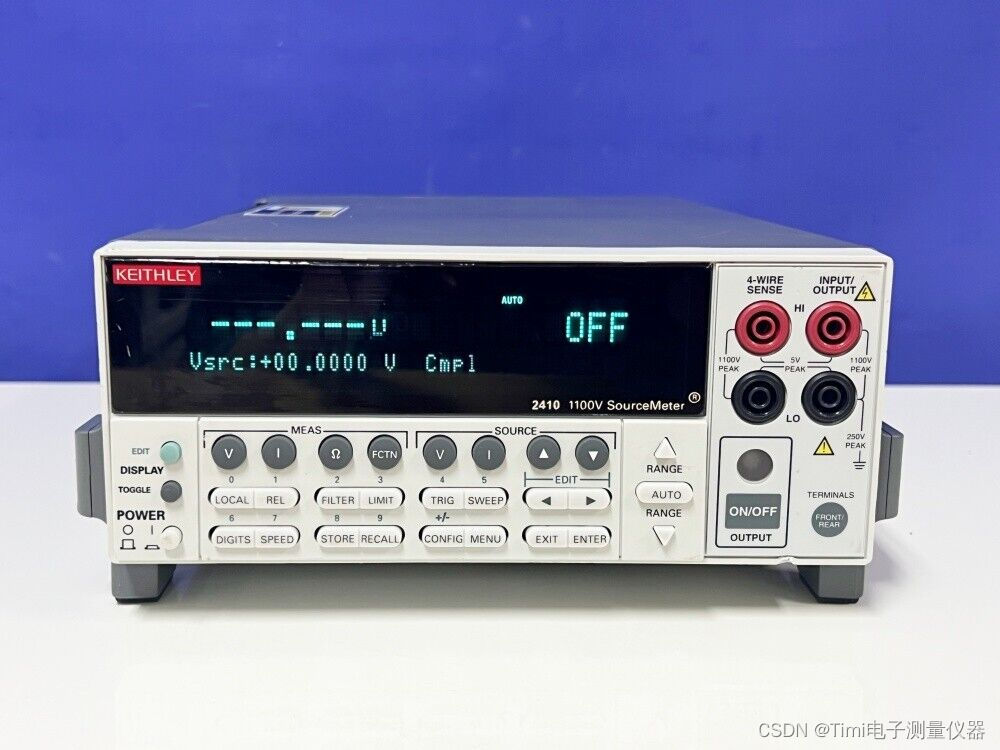

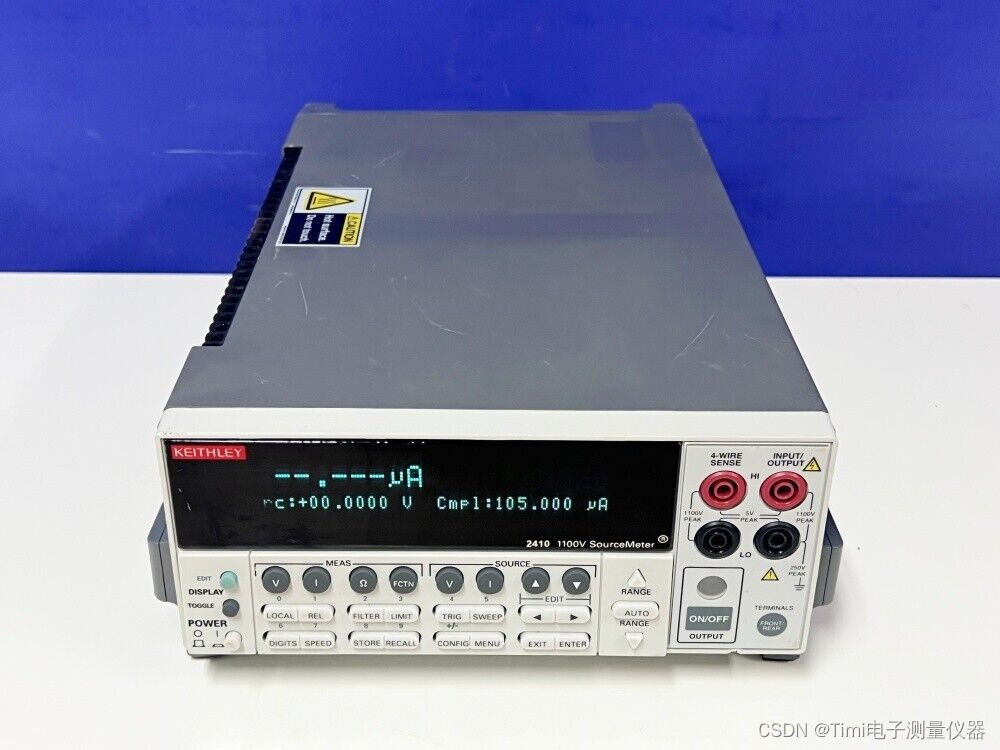

吉时利 Keithley2410 数字源表

Keithley2410吉时利SMU数字源表

2410 高电压 SourceMeter® SMU 仪器

Keithley 2410 是一款 1000V，20W 的仪器，是电阻和电压系数测试、压敏电阻和高压二极管（包括开关、稳压二极管、RF 二极管和整流器）的理想之选。

• 20W 时性能高达 1100V / 1A
• 0.012％ 基本测量精度，具有 6½ 位分辨率
• 1pA / 100nV 测量分辨率
• 与 KickStart 软件结合使用

吉时利数字源表系列专用于要求紧密结合源和测量 的测试应用。全部数字源表型号都提供精密电压源和电 流源以及测量功能。每款数字源表既是高度稳定的直流 电源也是真仪器级的6位半万用表。此电源的特性包括 低噪声、精密和回读。此万用表的功能包括可重复性高 和低噪声。最终形成了紧凑、单通道、直流参数测试仪。 在工作时，这些仪器能用作电压源、电流源、电压表、电 流表和欧姆表。通信、半导体、计算机、汽车和医疗行业 的组件和模块制造商会发现吉时利数字源表是适于特 性分析和生产测试等广泛应用的重要源表。

主要特性：

• 集5台仪器的功能于一体（IV源、IVR 测量）
• 6种模式：20W~100W直流、1000W脉冲、1100V至1μV、10A至10pA
• 源和阱（4象限）工作
• 0.012%基础测量精度（6位半分辨率）
• 2线、4线和6线远程电压源和测量感测
• 1700读数/秒（4位半分辨率），通过GPIB
• 通过/失效比较器用于快速排序/分选
• 提供高速感测线接触检查功能
• 可编程DIO端口用于自动化/处理程序/探针控制
• 标准SCPI GPIB、RS232和吉时利触发链路接口
• 吉时利LabTracer 2.0版I-V曲线跟踪应用软件（下载）

典型应用

设备：

• 分立半导体器件
• 无源器件
• 瞬变抑制器件
• IC、RFIC、MMIC
• 激光二极管、激光二极管模块、LED、光检测器
• 电路保护器件：TVS、MOV、保险丝等
• 气袋
• 连接器、开关、继电器

测试：

• 漏电
• 低电压/电阻
• LIV
• IDDQ
• I-V特性分析
• 隔离和印制线电阻
• 温度系数
• 正向电压、反向击穿、漏电流
• 直流参数测试
• 直流电源
• HIPOT
• 绝缘耐压测试序列举例
