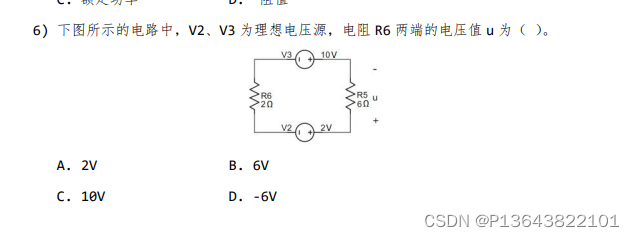

下图所示的电路中,V2、V1为理想电压源,电阻

电路分析方法

分析方法1:数值计算法

把v2看做是与V3串联的电源,以大电源电流的方向为正,V2看作是电压值为-2 ,因为是反向串的。

总电流:I总=(V3+V2)/(2+8)=(10+(-2))/8=1

R6电压为2V或者-2v(这个只是万用表测得时候正接反接的问题)

分析方法2:

1,规定电流正方向,

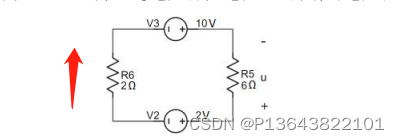

红色箭头方向为正

2,先将V2看作是一个导线 ,计算通过R6的电流,I1=10/8,方向为正

3,将V3看作是根导线,计算通过R6电流,I2=2/8 ,方向为负

4,计算总电流 I总=I1-I2(为负向电流)=8/8=1a

5,R6 电压可计算得2v
