十二周项目三 图遍历算法实现

问题及代码：

[cpp]  view plain  copy



1. /*
2. * Copyright (c)2016,烟台大学计算机与控制工程学院
3. * All rights reserved.
4. * 文件名称：项目3.cpp
5. * 作    者：泮春宇
6. * 完成日期：2016年12月6日
7. * 版 本 号：v1.0
8. *问题描述：实现图遍历算法，分别输出如下图结构的深度优先(DFS)遍历序列和广度优先遍历(BFS)序列。
9. *输入描述：无
10. *程序输出：测试数据
11. */



测试用图如下：



1、深度优先遍历---DFS

头文件graph.h和源文件graph.cpp代码详见第十二周项目1--图基本算法库



主函数main.cpp代码：

[cpp]  view plain  copy



1. <span style="font-size:12px;">#include "graph.h"
2. int visited[MAXV];
3. void DFS(ALGraph *G, int v)
4. {
5.     ArcNode *p;
6.     int w;
7.     visited[v]=1;
8.     printf("%d ", v);
9.     p=G->adjlist[v].firstarc;
10.     while (p!=NULL)
11.     {
12.         w=p->adjvex;
13.         if (visited[w]==0)
14.             DFS(G,w);
15.         p=p->nextarc;
16.     }
17. }
18.
19. int main()
20. {
21.     int i;
22.     ALGraph *G;
23.     int A[5][5]=
24.     {
25.         {0,1,0,1,0},
26.         {1,0,1,0,0},
27.         {0,1,0,1,1},
28.         {1,0,1,0,1},
29.         {0,0,1,1,0}
30.     };
31.     ArrayToList(A[0], 5, G);
32.
33.     for(i=0; i<MAXV; i++) visited[i]=0;
34.     printf(" 由2开始深度遍历:");
35.     DFS(G, 2);
36.     printf("\n");
37.
38.     for(i=0; i<MAXV; i++) visited[i]=0;
39.     printf(" 由0开始深度遍历:");
40.     DFS(G, 0);
41.     printf("\n");
42.     return 0;
43. }
44. </span>

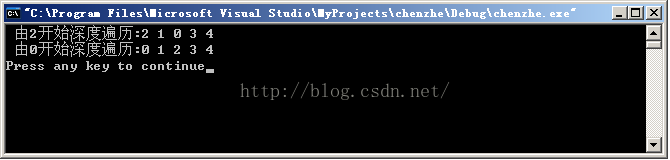

运算结果：



2、广度优先遍历---BFS

头文件graph.h和源文件graph.cpp代码详见第十二周项目1--图基本算法库



主函数main.cpp代码：

[cpp]  view plain  copy



1. <span style="font-size:12px;">#include "graph.h"
2.
3. void BFS(ALGraph *G, int v)
4. {
5.     ArcNode *p;
6.     int w,i;
7.     int queue[MAXV],front=0,rear=0; //定义循环队列
8.     int visited[MAXV];     //定义存放节点的访问标志的数组
9.     for (i=0; i<G->n; i++) visited[i]=0; //访问标志数组初始化
10.     printf("%2d",v);            //输出被访问顶点的编号
11.     visited[v]=1;                       //置已访问标记
12.     rear=(rear+1)%MAXV;
13.     queue[rear]=v;              //v进队
14.     while (front!=rear)         //若队列不空时循环
15.     {
16.         front=(front+1)%MAXV;
17.         w=queue[front];             //出队并赋给w
18.         p=G->adjlist[w].firstarc;   //找w的第一个的邻接点
19.         while (p!=NULL)
20.         {
21.             if (visited[p->adjvex]==0)
22.             {
23.                 printf("%2d",p->adjvex); //访问之
24.                 visited[p->adjvex]=1;
25.                 rear=(rear+1)%MAXV; //该顶点进队
26.                 queue[rear]=p->adjvex;
27.             }
28.             p=p->nextarc;       //找下一个邻接顶点
29.         }
30.     }
31.     printf("\n");
32. }
33.
34.
35. int main()
36. {
37.     ALGraph *G;
38.     int A[5][5]=
39.     {
40.         {0,1,0,1,0},
41.         {1,0,1,0,0},
42.         {0,1,0,1,1},
43.         {1,0,1,0,1},
44.         {0,0,1,1,0}
45.     };
46.     ArrayToList(A[0], 5, G);
47.
48.     printf(" 由2开始广度遍历:");
49.     BFS(G, 2);
50.
51.     printf(" 由0开始广度遍历:");
52.     BFS(G, 0);
53.     return 0;
54. }
55. </span>



运算结果：



知识点总结：

图的两种遍历

学习心得：

两种遍历比较容易掌握，相对来说要理解好深度优先遍历的内容，并且要避免出现回路。
