超实用的激光位移传感器选型指南

激光位移传感器是一种利用激光技术进行高精度位移检测的传感器。相较于传统测量方法，在对测量精度要求极高的场合，例如需要达到微米级的精度时，激光传感器通常是工程师的首选。然而，市场上的激光位移传感器种类繁多，我们应该如何进行选择呢？本文将为大家介绍激光位移传感器的选型技巧。

一. 明确测量需求

1. 测量范围

根据被测物体的移动范围选择合适的传感器测量范围。激光位移传感器存在盲区，即无法进行测量的范围，因此需要确保所选传感器的测量范围能够覆盖被测物体的全部移动范围。

2. 测量精度

精度是传感器输出值与实际位移之间的误差，直接关系到测量结果的准确性。根据应用要求选择合适的精度，可以从线性精度、重复性精度和分辨率三个维度来考虑。

• 线性精度：指测量值与实际位移值(距离)的误差。

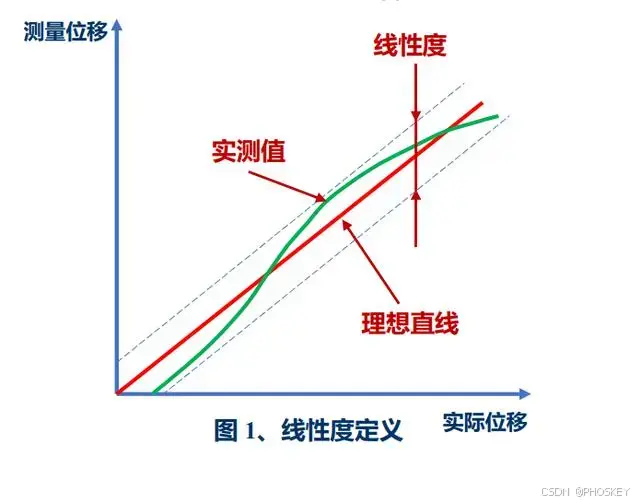

如下图所示，横轴为实际距离，纵轴为激光位移传感器的测量值;虚线为测量值与实际距离值相比的最大误差。

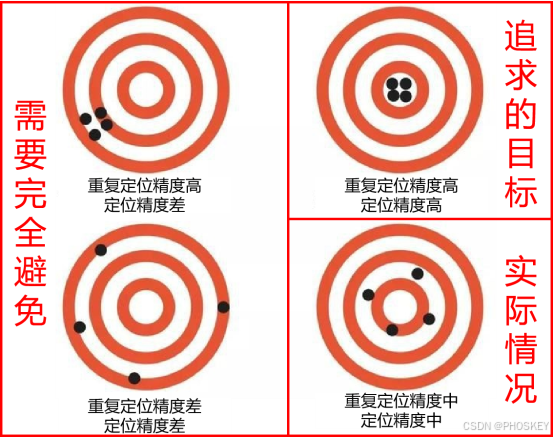

• 重复性精度：在使用激光位移传感器进行测量时，即便检测物体处于静止状态，测量值仍可能出现轻微的波动。在相同位置对静止的检测物体进行多次测量，所得到的测量值之间的误差范围，即为该传感器的重复精度。但鉴于不同传感器和不同被测物体的特性，重复精度会有所差异。因此，建议通过现场测试来确定传感器的实际重复精度。

• 分辨率：分辨率是指传感器能够检测到的最小变化量。通常是指传感器的最小量程，也就是传感器的最大识别能力。如果参数标注为1mm，那么分辨率即为1mm。

二. 考虑被测物特性

1. 材料与颜色

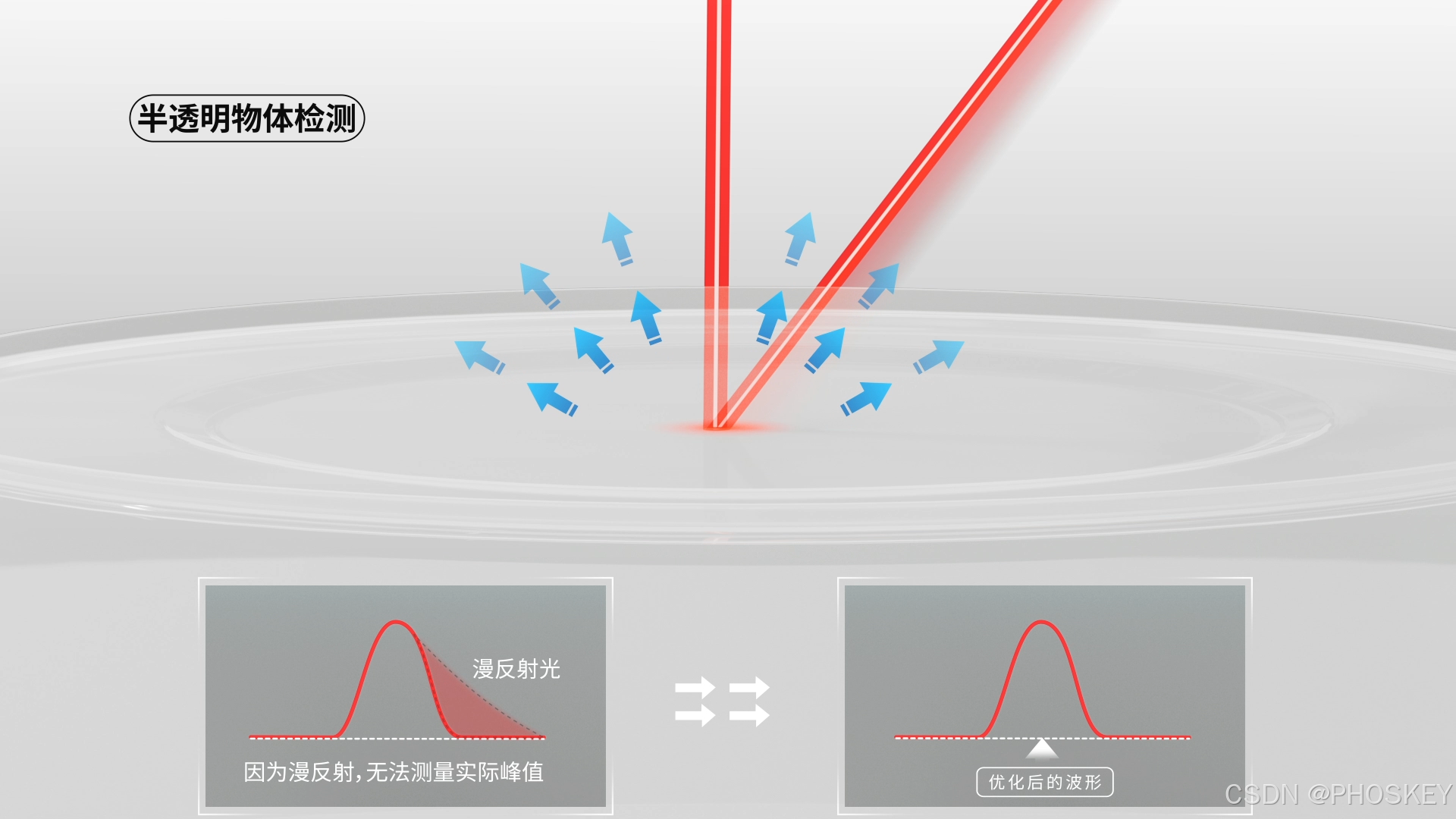

被测物的材料和颜色对激光位移传感器的测量效果有重要影响。例如，表面反射率强或透明透明、半透明材质的工件，会引起测量不稳定。因此，在选择传感器时，应与厂家充分沟通被测物的材料和颜色特性。请确认检测物的颜色、材质、以及表面状态等信息

2. 表面结构

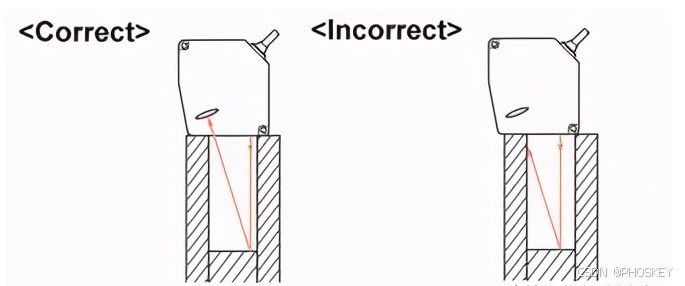

被测物的表面结构也是选型时需要考虑的因素。被测物表面有深槽或复杂表面可能遮挡三角光路，导致无法进行有效测量。因此，在选择传感器时，需要确保被测物的表面结构不会遮挡三角光路。

三. 其他关键参数

1. 采样周期

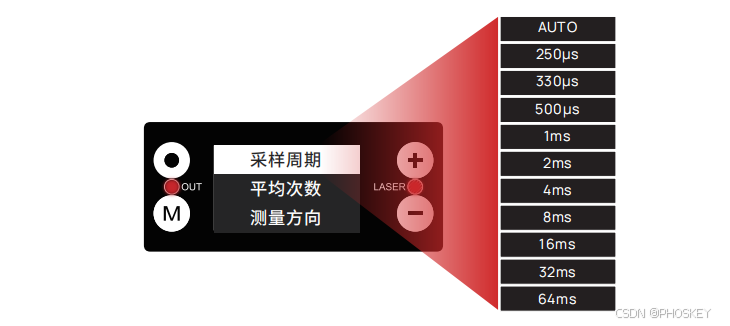

采样周期是指在进行数据采集时，连续两次采样之间的时间间隔。

在进行检测和测量的过程中，了解并确认检测物的移动速度是非常关键的一步。

如果检测物的移动速度较快，那么为了确保数据的准确性和可靠性，建议选择采样速度较快的激光位移传感器；对响应时间的要求进行选择。

2. 稳定性与工作环境

稳定性是指传感器在不同环境条件下输出的一致性。选择具有较高稳定性的传感器可以确保测量结果在各种工作环境下的准确性和可靠性。同时，还需要考虑传感器的工作温度范围，确保传感器能够在各种温度条件下正常工作。

3.通讯方式

传感器的通讯方式主要有以下几种：

模拟量输入：某些传感器输出模拟信号，如0-10V或4-20mA，可通过PLC的模拟量输入模块读取这些信号。

数字量输入：对于输出数字信号的传感器，如开关信号或脉冲信号，可通过PLC的数字量输入模块读取。数字量输入模块能够读取开关状态（开或关）或脉冲数量，并将其转换为PLC可理解的格式。

通信协议：一些传感器支持RS485、Modbus-ASCII等协议。PLC可以通过相应的通信协议与这些传感器进行通信。通过特定的通信协议传输给PLC的数据，PLC可以解析并进行相应的处理。

4. 品牌与售后服务

在选择激光位移传感器时，品牌也是一个重要的考虑因素。知名厂商往往具备更尖端的技术和更周全的售后服务网络，能够为用户提供更好的技术支持和解决方案。

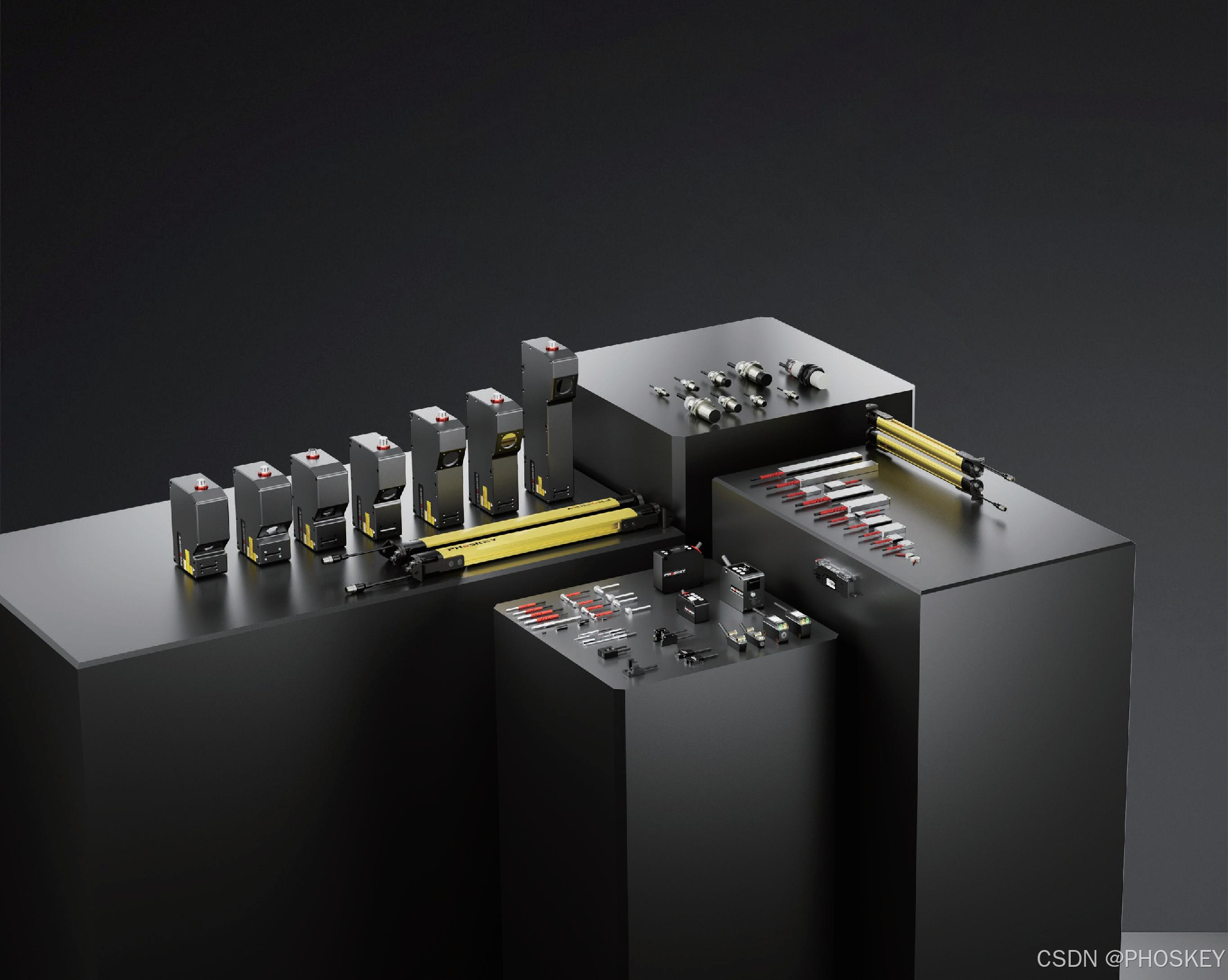

光子精密作为专业传感器和自动化检测方案供应商，一直以以优质的产品和严格的品质管控，持续为客户创造附加价值，已成为高质量、可信赖的国产行业领先品牌。
