3D线激光轮廓测量仪的关键参数——扫描点数

3D线激光轮廓测量仪的扫描点数在实现高精度和高分辨率的三维测量中扮演着至关重要的角色。扫描点数直接影响测量数据的密度和细节表现，进而影响最终测量结果的准确性和可靠性。

1.扫描点数决定了测量数据的分辨率。例如，光子精密GL-8000系列的3D线激光轮廓测量仪提供了高达4096个点的X轴轮廓点数，这使得它能够实现极高的分辨率和重复精度。高点数意味着能够捕捉到更细微的表面特征，这对于需要精确测量微小尺寸或复杂形状的应用尤为重要，例如电子连接器Pin针的高度和位置度检测。

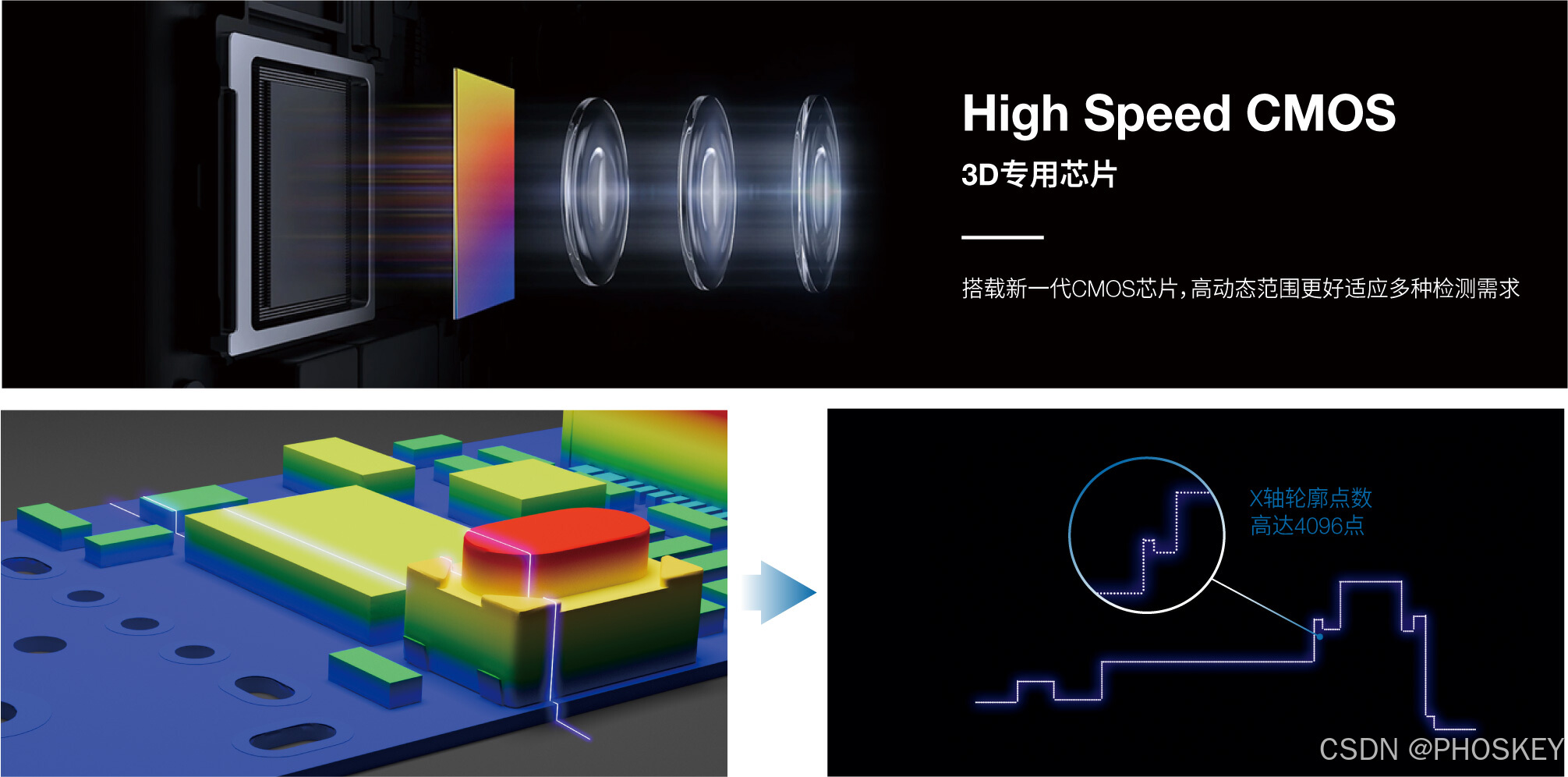

2.扫描点数同样影响测量速度和效率。具体而言，扫描速率是指单位时间内采集的轮廓线数，而每条轮廓线上的数据点数越多，意味着需要更长时间来完成一次完整的扫描周期，从而影响整体的扫描速率。以光子精密3D线激光轮廓测量仪GL-8000系列为例，每条轮廓线可以提供多达4096个数据点。当点数据数增加时，为了确保每个点都能被准确采集和处理，测量仪需要更多时间来完成扫描过程。因此，较高的数据点数会导致较低的扫描速率，因为仪器需要花费更多时间来处理更多的数据点。

3.此外，扫描点数还与测量的稳定性和重复性紧密相关。高点数通常意味着更高的数据冗余，从而提高了测量结果的稳定性和可靠性。例如，基恩士LJ-X8000A系列每条轮廓由3200个点组成，最高重复精度达0.3um，这确保了在不同测量条件下的一致性和准确性。

然而，增加扫描点数也可能带来挑战，如数据处理的复杂性和计算资源的需求。因此，在选择合适的扫描点数时，需要根据具体的应用需求和设备性能进行权衡。例如，在一些对速度要求较高的应用中，可能需要在一定范围内降低点数以提高处理速度。
