PLC如何读取模拟量

下面我将用一个PLC检测室温的装置（下文称“装置”）来带大家了解PLC是如何读取模拟量的。在讲解装置之前，小编先带大家补一补模拟量的知识。模拟量种类一般有电压型和电流型两种（电压型：0-5V 0-10V；双极性-5V-5V,-2.5V-2.5V;电流型：0-24mA；）。电流型相比于电压型更稳定，抗干扰能力较强。模拟量的使用也是有分辨率的。一般有12bit和14bit两种分辨率。

装置选择S7-224XP，模拟量输入模块EM231（8路输入），温度传感器，温度变送器（-20-110℃，4-20mA）。

装置的原理是什么呢？接好线后，温度传感器将-20-110℃的温度转换成4-20mA的电流信号。电流信号通过模拟量输入模块EM231的6通道转换成数字量，该转换是由模块本身带有的AD转换器完成的。转换成的数字量存到地址AIW16中，经程序就可计算出温度传感器检测到的室温。那问题来了，为什么要把电流信号接到EM231的6通道？经6通道的模拟量转换成的数字量为什么存到地址AIW16中？通过下面操作与讲解，问题会慢慢被解决。

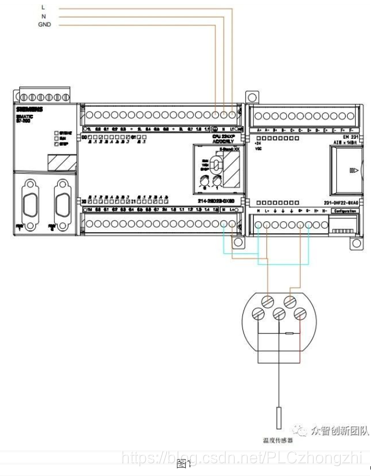

第一步：按照图1中的电气接线图接好线

第二步：设置拨码开关（设置拨码开关时需断电）

模拟量输入模块支持电压信号和电流信号输入，对于两种信号的选择由DIP开关设置，量程的选择也由DIP开关来完成，模拟量输入模块EM231的8路输入的组态开关表如图2所示。
