在工作需要时,要用CAD画个交流正旋波图,CAD不能像Excel那样可以输入公式,网上也没有找到好的解决办法,所以自己研究了下CAD的功能,然后画了出来。

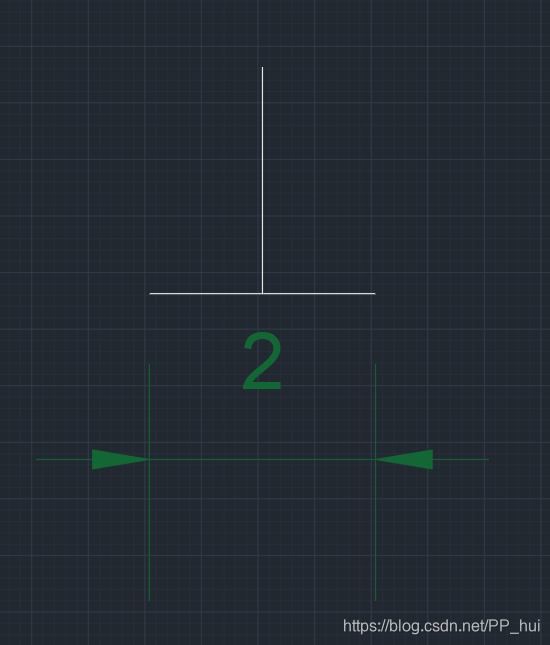

1.横着画一条2mm的直线,然后在这个横线的中点上画一条2mm的竖线,像下图这样。

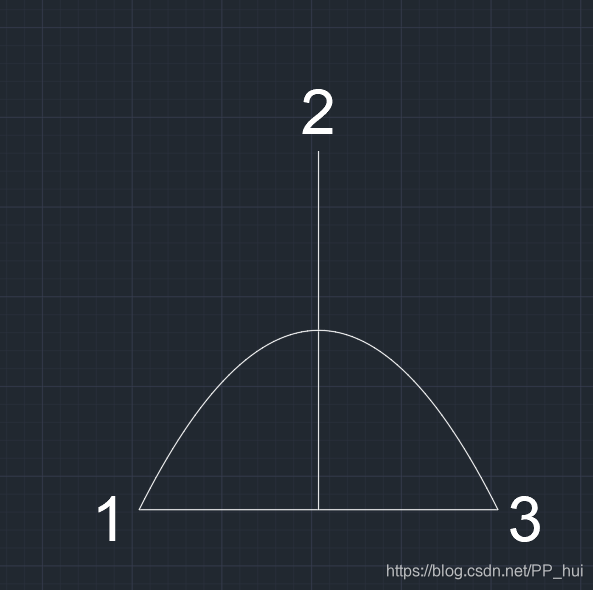

2.然后用SPLINE(样条曲线)命令,然后按下图这样选点之后,就能画出正弦波的正半周。
3.然后再把画好的曲线复制,镜像一个负半周出来就OK了。
