研华工控机AIMB-784主板设置RAID1教程

关于RAID1硬盘阵列就不做介绍了，想详细理解可去其他博客查看。

主要硬件：研华主板AIMB-784、希捷企业级硬盘 4T*2

---

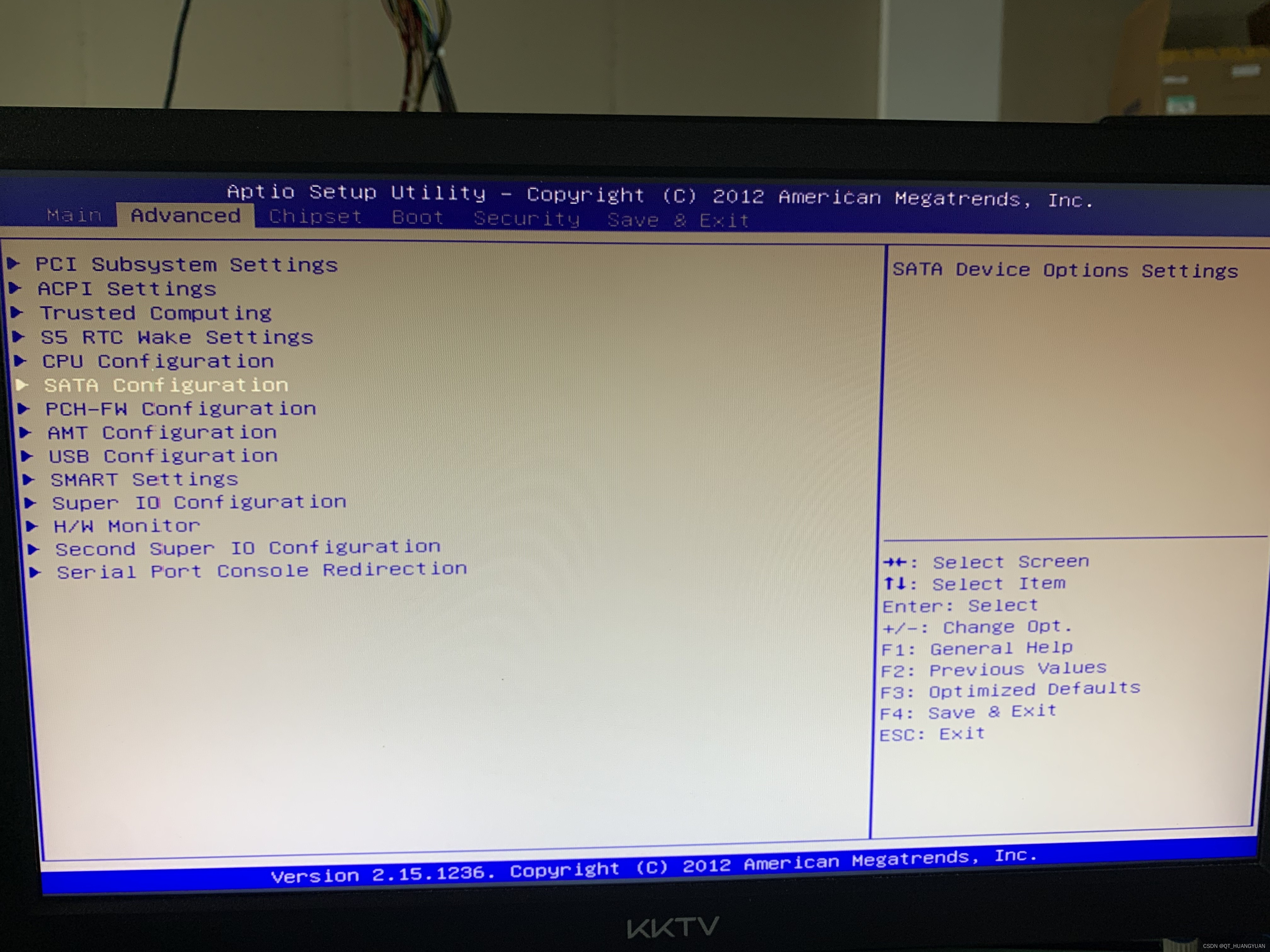

1、开机点亮不间断按Delete键进入主板BIOS，Advanced  选择SATA Configuration

---

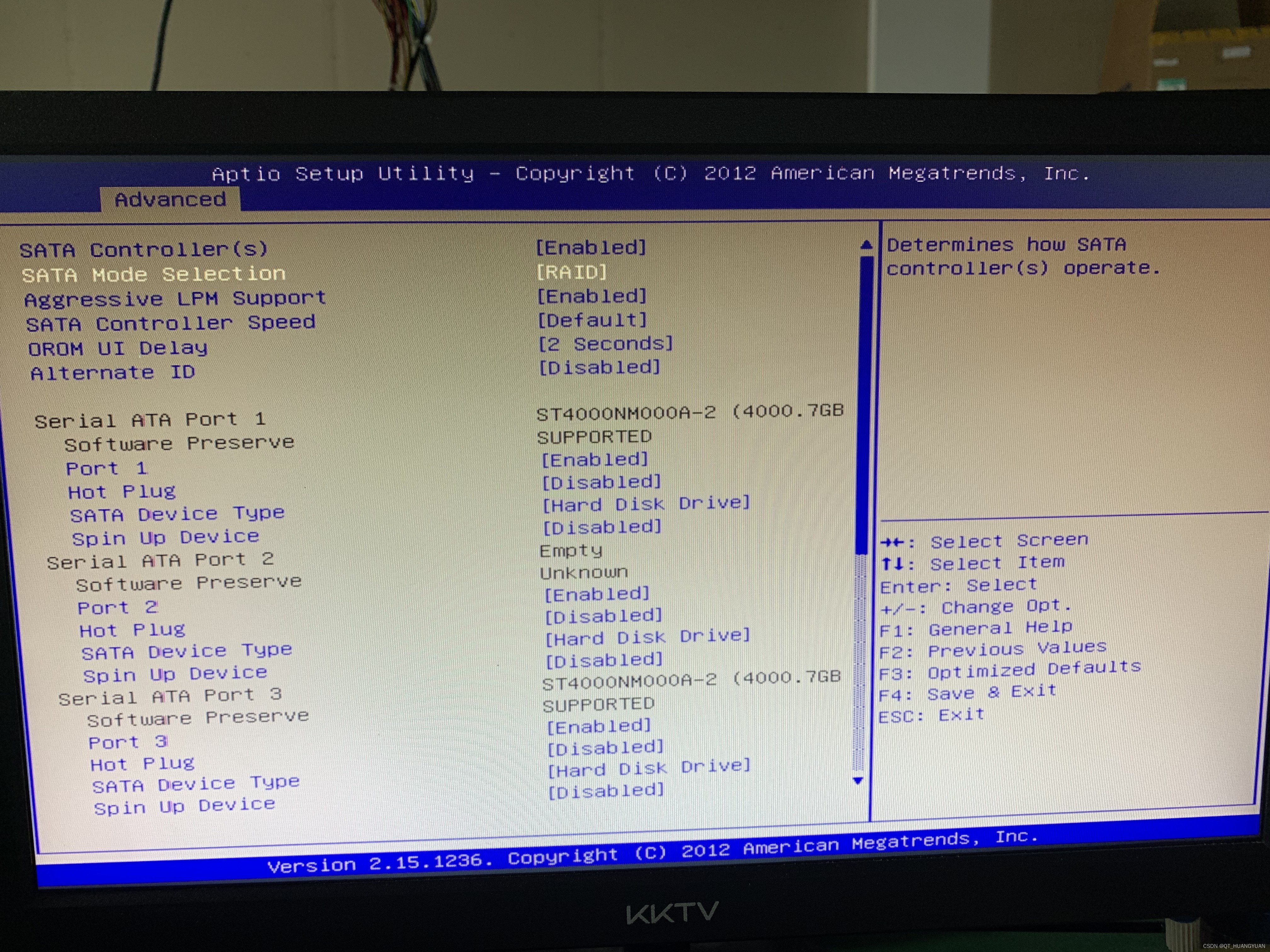

2、SATA Mode Selection改为RAID模式。BISO设置结束F4保存，自动重启

---

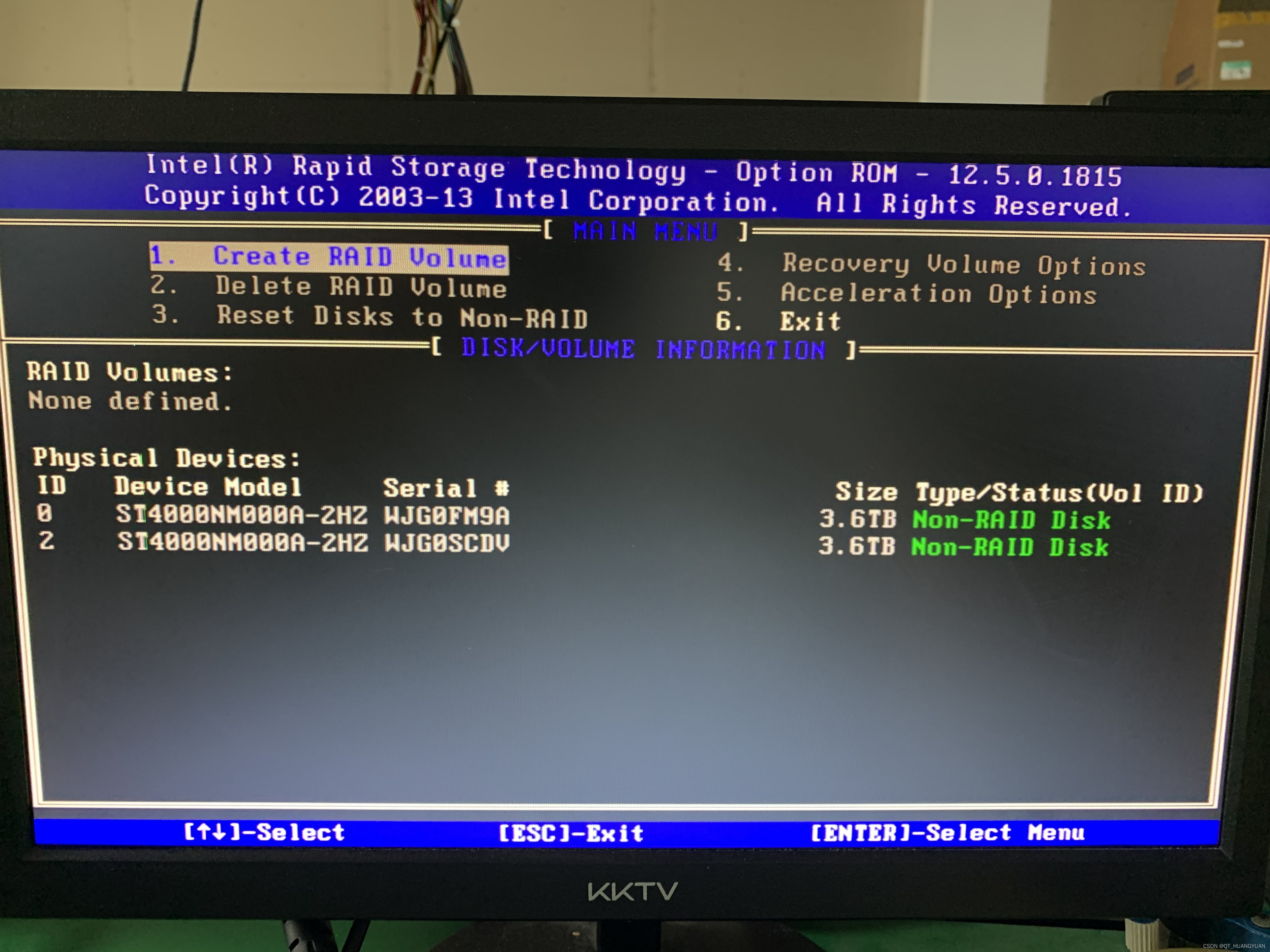

3、BISO打开RAID重启按 ctrl+i 进入RAID界面，按回车进入Create RAID Volume

---

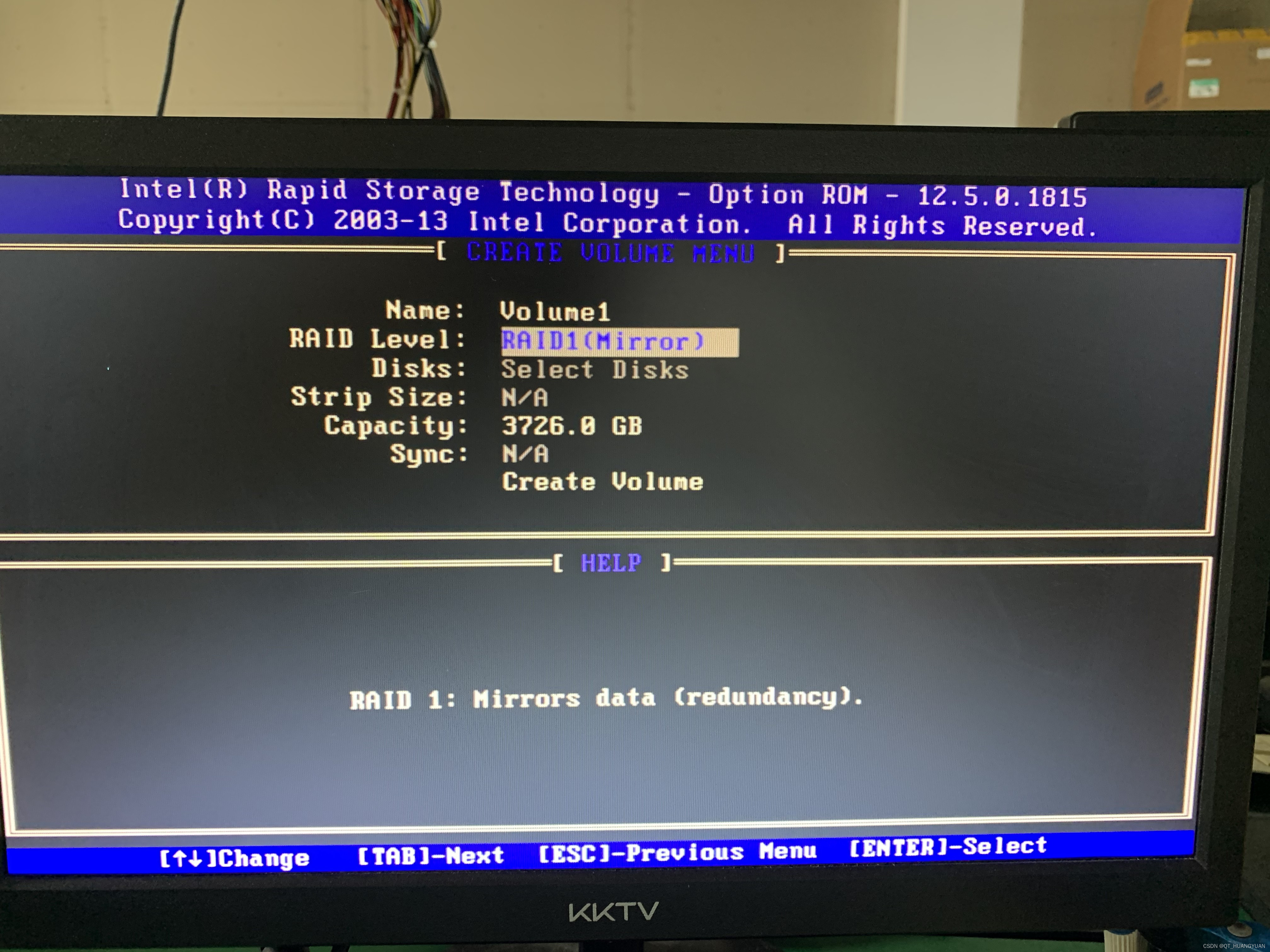

4、 回车键为切换到第二行，上下键切换为RAID1 默认RAID0。

---

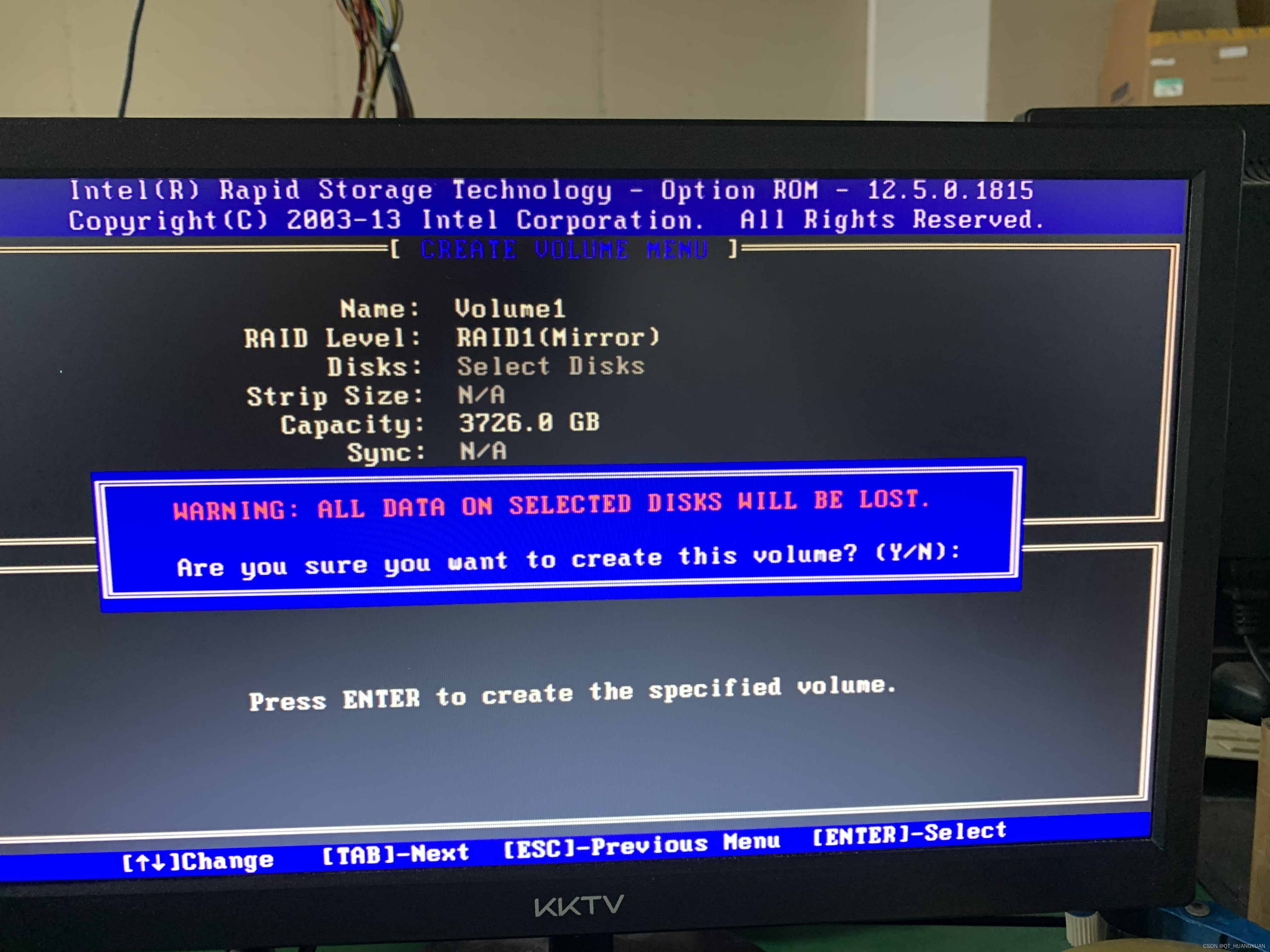

5、  RAID1设置好  按ESC键→Y键保存

---

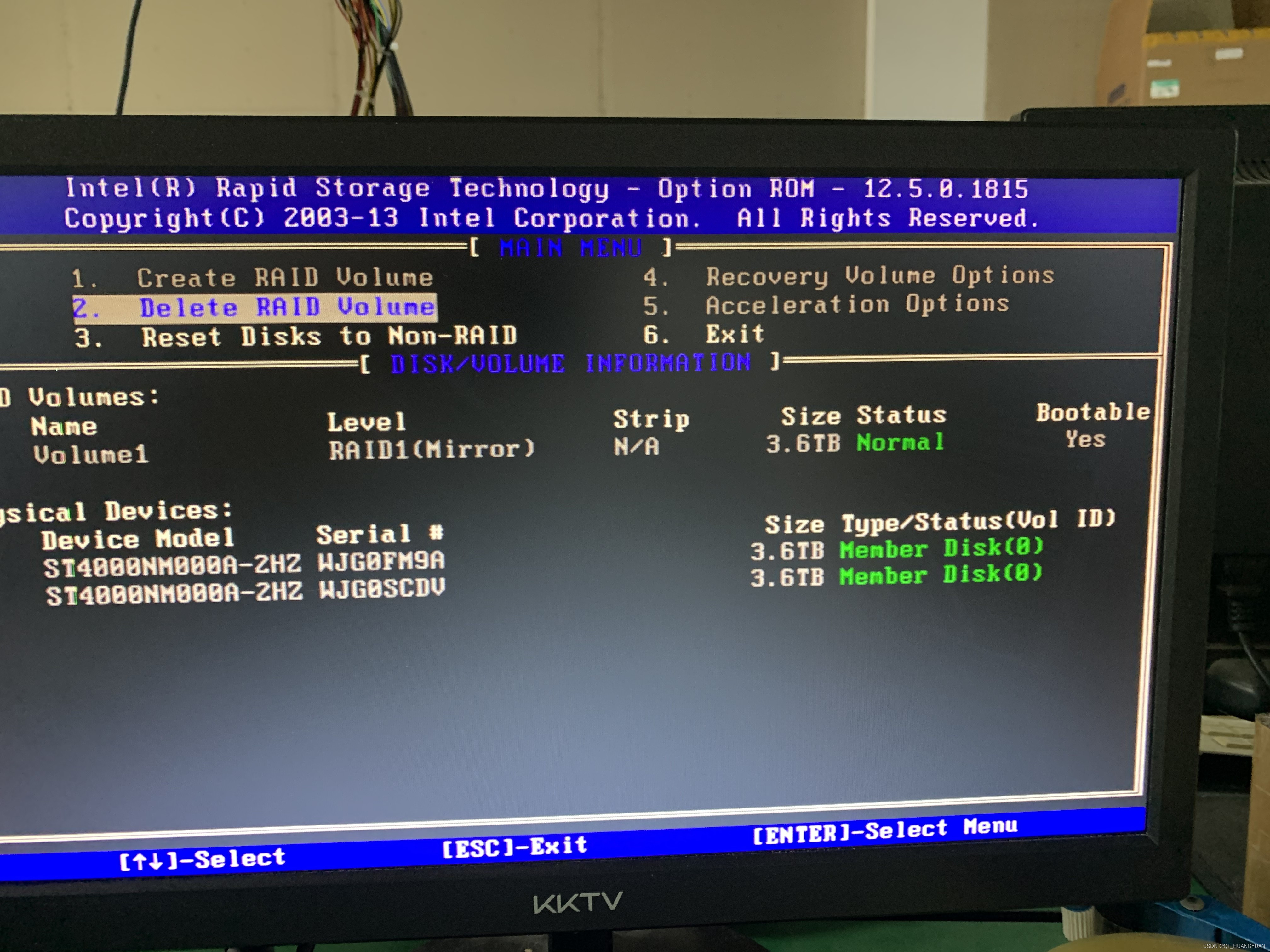

6、 看第一行状态栏 SizeStateus 显示Normal。RAID1配置正常



---

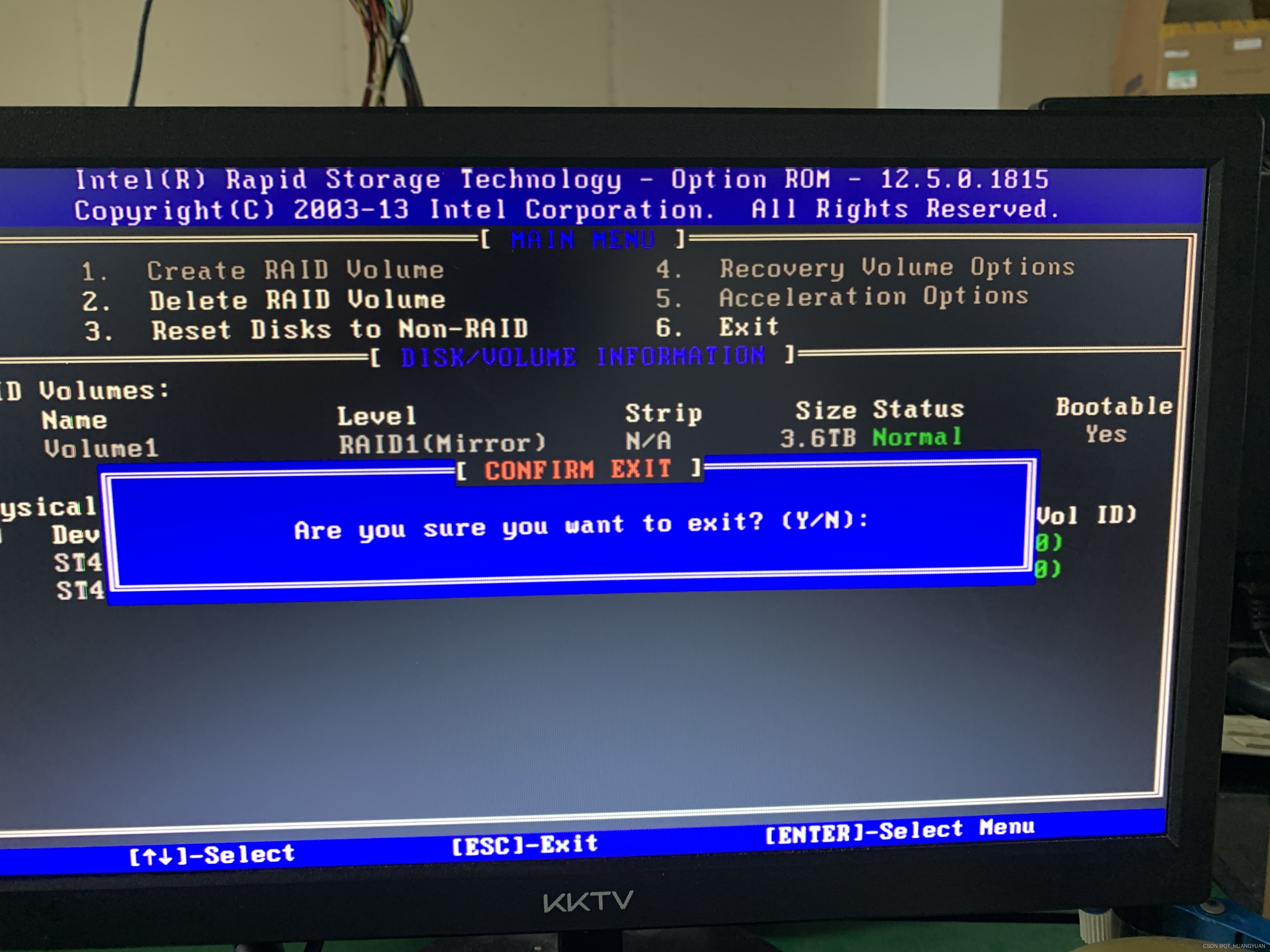

7、至此RAID1设置完成 按ESC键→Y键保存，

---

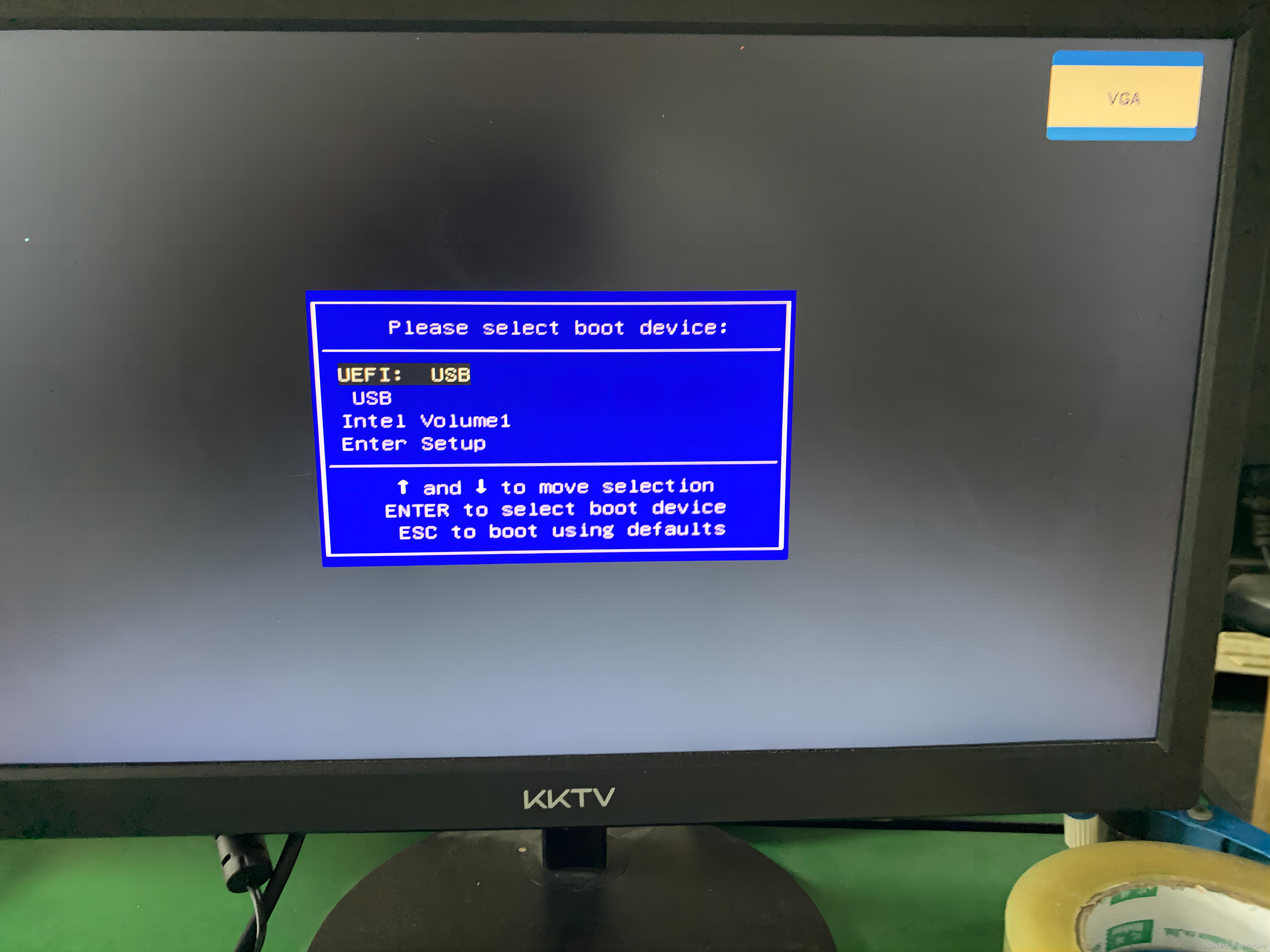

 8、这一步开始安装系统提前插入U盘，开机按F7进入选择启动项选择UEFI:USB。安装WIN10系统尤其是大容量硬盘，必须使用UEFI模式安装系统。

---

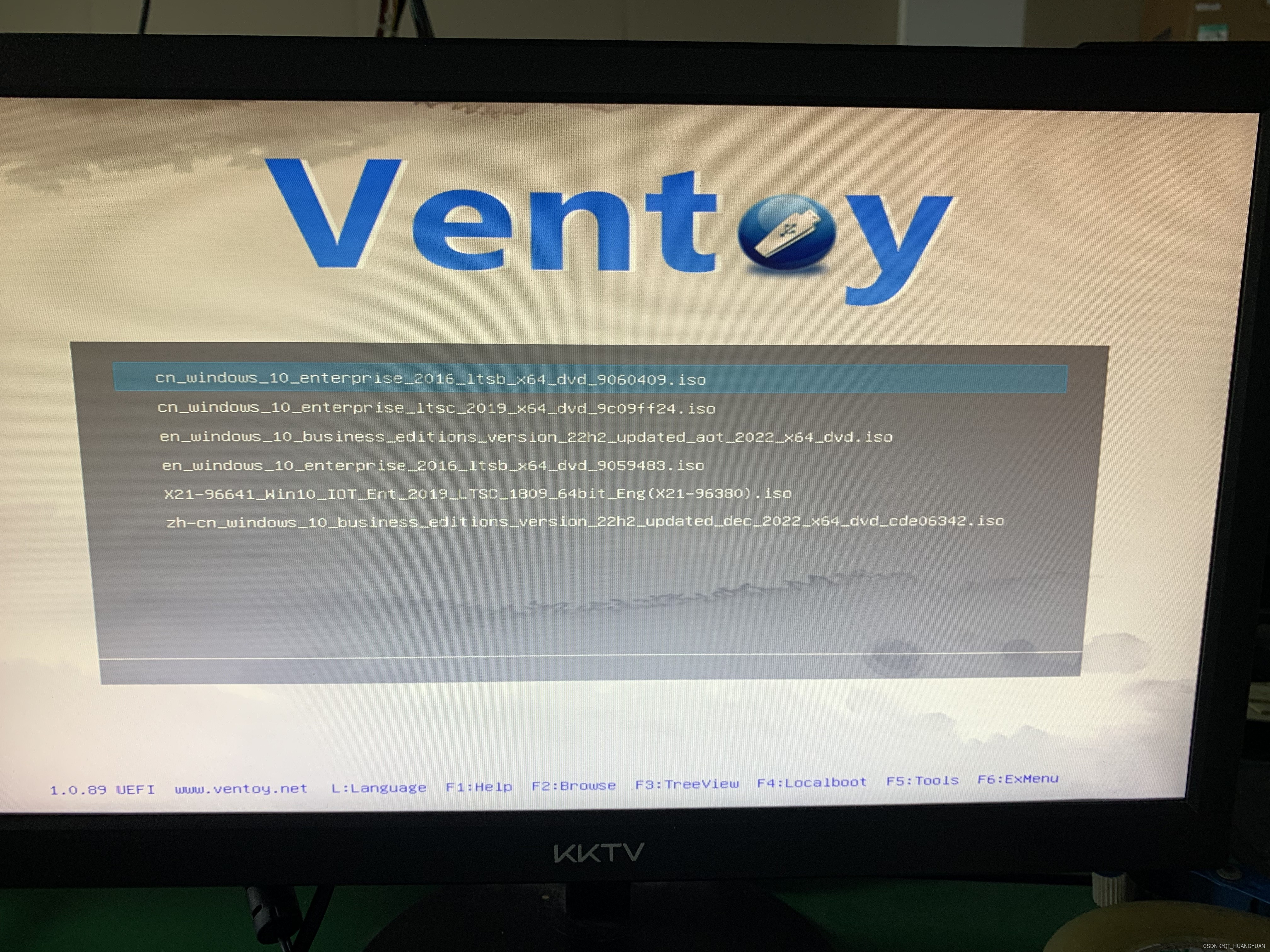

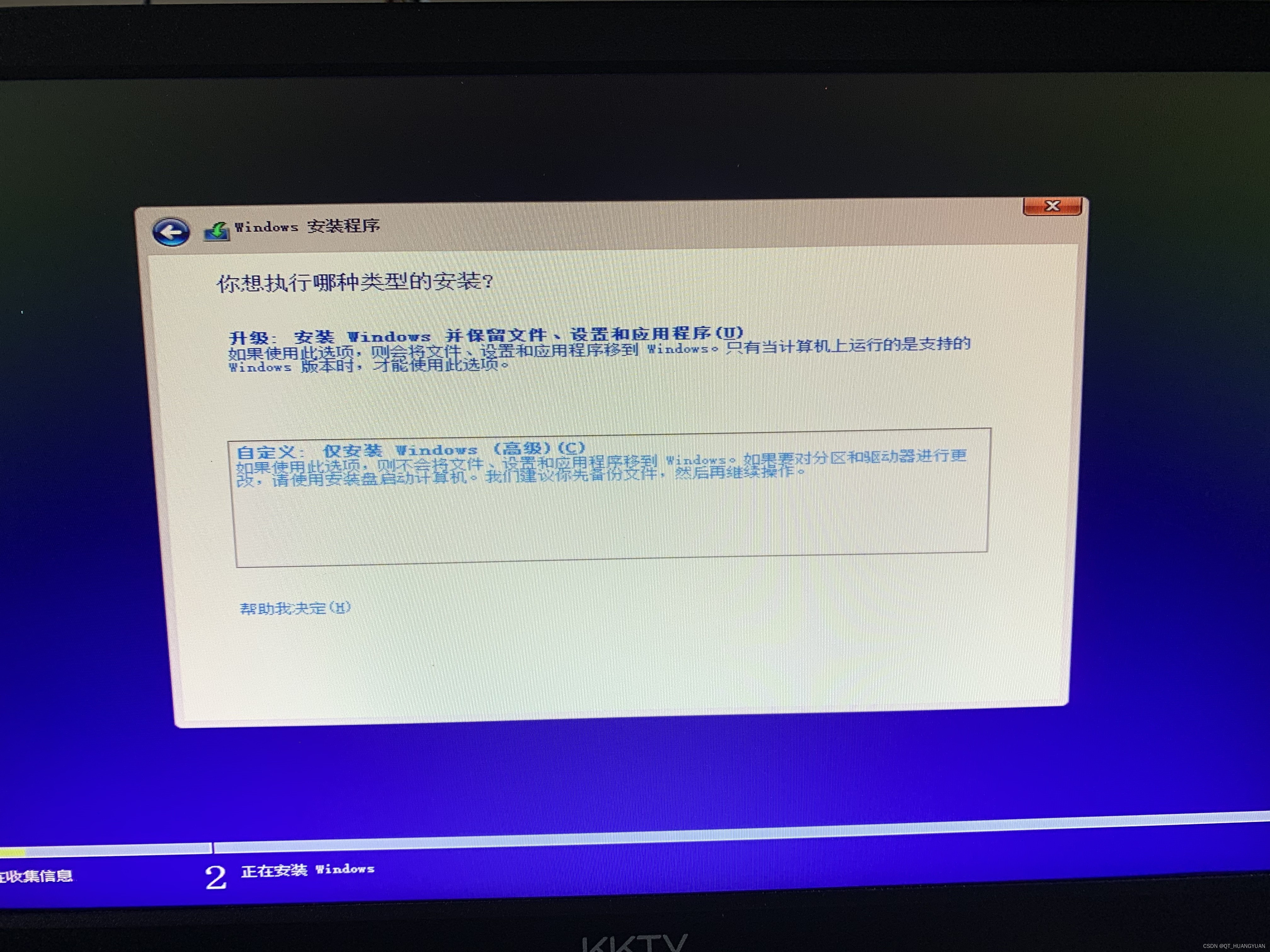

 9、这里使用的是Ventoy安装系统，选一个提前准备好的WIN10系统。

---

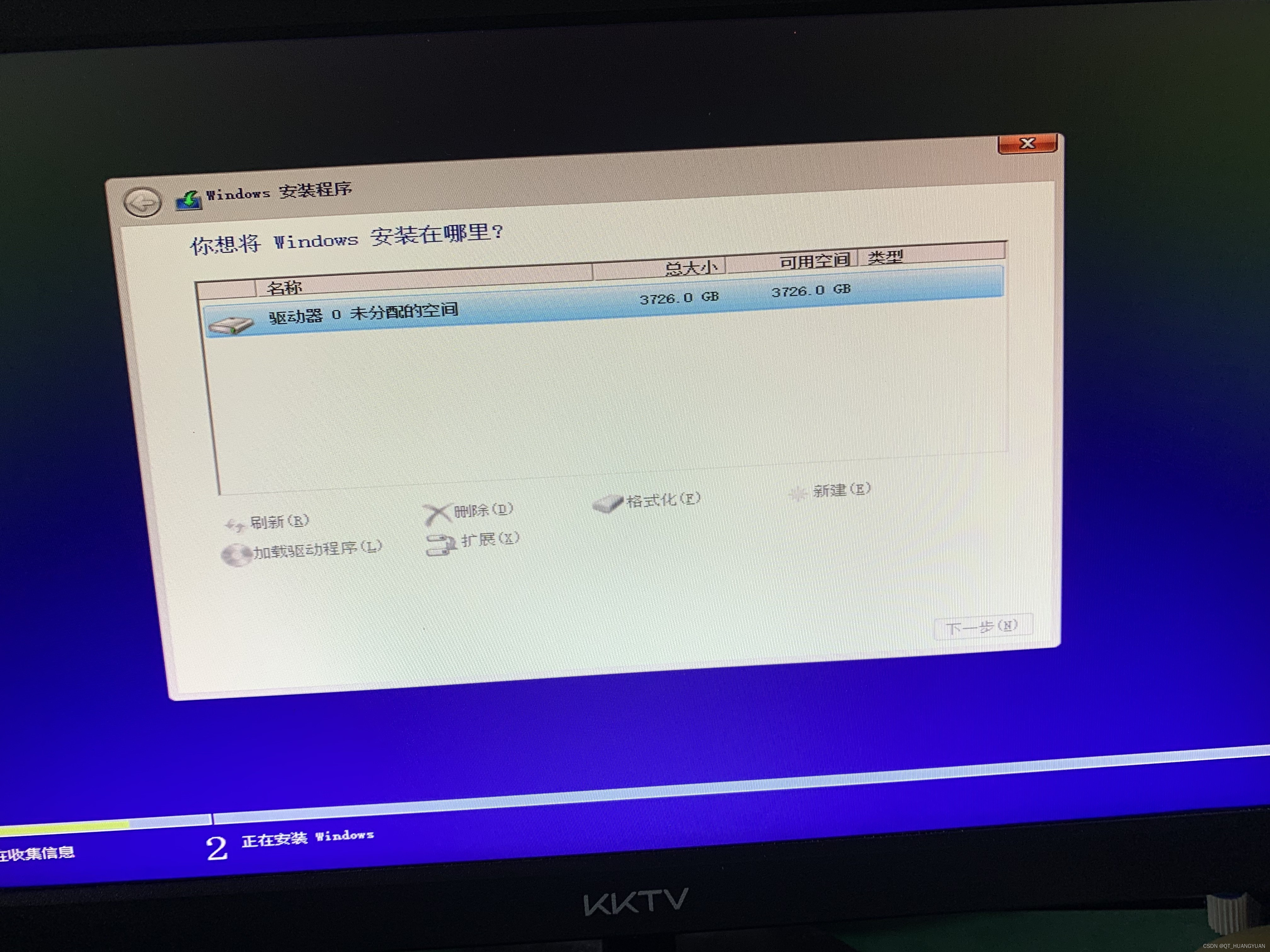

 10、创建硬盘分区

---

 11、这款研华主板在创建硬盘分区不需要加载驱动，可以直接按照自己的需求创建硬盘大小。可以看见两个盘合成了一个盘至此结束。
