在本指南中，你将学习如何使用LVGL在ESP32 Cheap Yellow Display (CYD) 板上处理和加载图像。ESP32将使用Arduino IDE进行编程。
对ESP32 Cheap Yellow Display不熟悉？ 从这里开始：开始使用ESP32 Cheap Yellow Display Board – CYD (ESP32-2432S028R)。
项目概述
在这个项目中，你将学习如何使用LVGL在CYD上显示图像。我们将创建一个示例来显示如下图片所示的猫的图像，但你可以根据需要加载任何其他图像。
CAT
前提条件
在继续之前，请确保你遵循了以下前提条件。你必须遵循所有步骤，否则你的项目将无法工作。
1) 所需部件
对于这个项目，你需要以下部件：
-
ESP32-2432S028R – 2.8英寸240×320智能显示屏TFT带触摸屏
2) 在Arduino IDE中安装ESP32板
我们将使用Arduino IDE对ESP32进行编程。确保你已经安装了ESP32板。请按照以下教程操作：
3) 熟悉ESP32 Cheap Yellow Display
ESP32-2432S028R开发板在创客社区被称为“Cheap Yellow Display”或简称CYD。这个开发板的主要芯片是ESP32-WROOM-32模块，配备了2.8英寸TFT触摸屏LCD、microSD卡接口、RGB LED以及编程和为板供电所需的所有电路。
ESP32 CYD
如果你第一次使用ESP32 Cheap Yellow Display，请确保遵循我们的入门指南：
4) 安装SPI和LVGL库
LVGL（轻量级多功能图形库）是一个免费且开源的图形库，为你的微控制器项目提供了广泛的易于使用的图形元素，这些项目需要图形用户界面（GUI）。
LVGL
按照以下教程安装和配置使用ESP32 Cheap Yellow Display的Arduino IDE所需的库。
准备图像文件 – image.h
要使用LVGL加载自定义图像，你需要创建和配置一个名为_image.h_的文件，该文件必须放置在草图文件夹中。我们已经为你准备了这个文件。如果你想加载自定义图像，你只需要替换图像uint8_t映射和图像大小。
你可以使用我们的示例图像或按照以下步骤准备自定义图像：
-
访问LVGL图像转换器网站：lvgl.io/tools/imageconverter

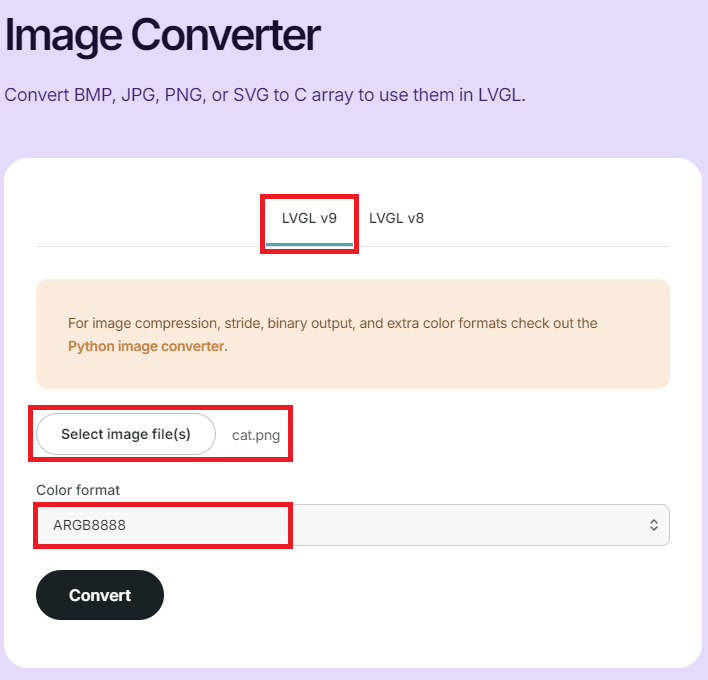

- 选择以下图片中突出显示的选项：
-
版本：LVGL v9
-
从你的计算机中选择一个图像
-
颜色格式：ARGB8888
-
然后，点击转换按钮
-
-
它将下载一个以你的图片名称命名但具有
.c扩展名的文件。打开该文件，复制括号{}内的代码，其中包含许多十六进制字符。 -
创建一个名为 image.h 的新文件。
-
将此存储库中的代码复制并粘贴到你刚刚创建的新的 image.h 文件中。
-
用你在第3步中复制的内容替换
my_image_map变量的内容。（不要更改my_image_map变量的名称，只复制和替换括号内的内容）。
#ifdef __has_include
#if __has_include("lvgl.h")
#ifndef LV_LVGL_H_INCLUDE_SIMPLE
#define LV_LVGL_H_INCLUDE_SIMPLE
#endif
#endif
#endif
#if defined(LV_LVGL_H_INCLUDE_SIMPLE)
#include "lvgl.h"
#else
#include "lvgl/lvgl.h"
#endif
#define LV_BIG_ENDIAN_SYSTEM
#ifndef LV_ATTRIBUTE_MEM_ALIGN
#define LV_ATTRIBUTE_MEM_ALIGN
#endif
#ifndef LV_ATTRIBUTE_IMG_MY_IMAGE
#define LV_ATTRIBUTE_IMG_MY_IMAGE
#endif
const LV_ATTRIBUTE_MEM_ALIGN LV_ATTRIBUTE_IMG_MY_IMAGE uint8_t my_image_map[] = {REPLACE_WITH_YOUR__IMAGE_ATTRIBUTE};
const lv_image_dsc_t my_image = {
.header = {
.magic = LV_IMAGE_HEADER_MAGIC,
.cf = LV_COLOR_FORMAT_ARGB8888,
.flags = 0,
.w = 128,
.h = 128,
//.stride = 120,
.reserved_2 = 0
},
.data_size = sizeof(my_image_map),
.data = my_image_map,
.reserved = NULL
};
-
滚动到该文件底部，使用你的图像宽度
.w和高度.h更改以下行：
const lv_image_dsc_t my_image = {
.header = {
.magic = LV_IMAGE_HEADER_MAGIC,
.cf = LV_COLOR_FORMAT_ARGB8888,
.flags = 0,
.w = 128,
.h = 128,
//.stride = 120,
.reserved_2 = 0
},
.data_size = sizeof(my_image_map),
.data = my_image_map,
.reserved = NULL
};
-
最后，保存你的 image.h 文件。
重要： image.h 文件应放在你的项目的草图文件夹中的 .ino 文件旁边。
相同目录
你的Arduino IDE应该有以下两个标签：
两个标签页
ESP32 CYD: 加载和显示图像 – Arduino代码
以下代码将在屏幕上显示图像。你必须事先准备好 image.h ，其中包含你选择的图像。或者，你可以使用我们的默认 image.h 文件。该文件应放置在草图文件夹中，紧挨着 .ino 文件。
/* Rui Santos & Sara Santos - Random Nerd Tutorials - https://RandomNerdTutorials.com/esp32-cyd-lvgl-display-image/
THIS EXAMPLE WAS TESTED WITH THE FOLLOWING HARDWARE:
1) ESP32-2432S028R 2.8 inch 240×320 also known as the Cheap Yellow Display (CYD): https://makeradvisor.com/tools/cyd-cheap-yellow-display-esp32-2432s028r/
SET UP INSTRUCTIONS: https://RandomNerdTutorials.com/cyd-lvgl/
2) REGULAR ESP32 Dev Board + 2.8 inch 240x320 TFT Display: https://makeradvisor.com/tools/2-8-inch-ili9341-tft-240x320/ and https://makeradvisor.com/tools/esp32-dev-board-wi-fi-bluetooth/
SET UP INSTRUCTIONS: https://RandomNerdTutorials.com/esp32-tft-lvgl/
Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*/
/* Install the "lvgl" library version 9.X by kisvegabor to interface with the TFT Display - https://lvgl.io/
*** IMPORTANT: lv_conf.h available on the internet will probably NOT work with the examples available at Random Nerd Tutorials ***
*** YOU MUST USE THE lv_conf.h FILE PROVIDED IN THE LINK BELOW IN ORDER TO USE THE EXAMPLES FROM RANDOM NERD TUTORIALS ***
FULL INSTRUCTIONS AVAILABLE ON HOW CONFIGURE THE LIBRARY: https://RandomNerdTutorials.com/cyd-lvgl/ or https://RandomNerdTutorials.com/esp32-tft-lvgl/ */
#include <lvgl.h>
/* Install the "TFT_eSPI" library by Bodmer to interface with the TFT Display - https://github.com/Bodmer/TFT_eSPI
*** IMPORTANT: User_Setup.h available on the internet will probably NOT work with the examples available at Random Nerd Tutorials ***
*** YOU MUST USE THE User_Setup.h FILE PROVIDED IN THE LINK BELOW IN ORDER TO USE THE EXAMPLES FROM RANDOM NERD TUTORIALS ***
FULL INSTRUCTIONS AVAILABLE ON HOW CONFIGURE THE LIBRARY: https://RandomNerdTutorials.com/cyd-lvgl/ or https://RandomNerdTutorials.com/esp32-tft-lvgl/ */
#include <TFT_eSPI.h>
#include <image.h>
#define SCREEN_WIDTH 320
#define SCREEN_HEIGHT 240
#define DRAW_BUF_SIZE (SCREEN_WIDTH * SCREEN_HEIGHT / 10 * (LV_COLOR_DEPTH / 8))
uint32_t draw_buf[DRAW_BUF_SIZE / 4];
// 如果启用了日志记录，它将告知用户库中正在发生的事情
void log_print(lv_log_level_t level, const char * buf) {
LV_UNUSED(level);
Serial.println(buf);
Serial.flush();
}
void draw_image(void) {
LV_IMAGE_DECLARE(my_image);
lv_obj_t * img1 = lv_image_create(lv_screen_active());
lv_image_set_src(img1, &my_image);
lv_obj_align(img1, LV_ALIGN_CENTER, 0, 0);
}
void setup() {
String LVGL_Arduino = String("LVGL Library Version: ") + lv_version_major() + "." + lv_version_minor() + "." + lv_version_patch();
Serial.begin(115200);
Serial.println(LVGL_Arduino);
// 启动LVGL
lv_init();
// 注册打印函数用于调试
lv_log_register_print_cb(log_print);
// 创建显示对象
lv_display_t * disp;
// 使用TFT_eSPI库初始化TFT显示屏
disp = lv_tft_espi_create(SCREEN_WIDTH, SCREEN_HEIGHT, draw_buf, sizeof(draw_buf));
// 绘制图像的函数
draw_image();
}
void loop() {
lv_task_handler(); // 让GUI完成它的工作
lv_tick_inc(5); // 告诉LVGL已经过去了多少时间
delay(5); // 让这段时间过去
}
代码是如何工作的？
让我们看看如何在CYD屏幕上显示图像。或者，你可以跳到演示部分。
包含库
你需要包括lvgl.h和TFT_eSPI.h库来在屏幕上通信和显示文本。
#include <lvgl.h>
#include <TFT_eSPI.h>
包括包含所有绘制图像信息的image.h文件。
#include <image.h>
setup()
在setup()中，包括以下用于调试的行。这些将打印你正在使用的LVGL的版本。你必须使用版本9。
String LVGL_Arduino = String("LVGL Library Version:") + lv_version_major() + "." + lv_version_minor() + "." + lv_version_patch();
Serial.begin(115200);
Serial.println(LVGL_Arduino);
初始化LVGL库
通过在setup()中调用lv_init()函数来初始化LVGL库。
// 启动LVGL
lv_init();
注册调试函数
注册你之前声明的log_print()函数作为与LVGL调试相关的函数。
// 注册打印函数用于调试
lv_log_register_print_cb(log_print);
创建显示对象
要写入显示，你必须首先创建一个显示对象。在你的所有LVGL草图中都需要这样做。以下行将创建一个名为disp的LVGL显示对象，其中包含之前定义的屏幕宽度、屏幕高度和绘图缓冲区。
// 创建一个显示对象
lv_display_t * disp;
// 使用TFT_eSPI库初始化TFT显示屏
disp = lv_tft_espi_create(SCREEN_WIDTH, SCREEN_HEIGHT, draw_buf, sizeof(draw_buf));
绘制图像
在setup()中调用draw_image()函数来在显示上绘制图像。然后，一切都通过事件和回调函数工作。代码总是在后台监听事件。当发生某些事情时，它将运行与事件相关的回调函数。你不需要在loop()中检查任何事件。
draw_image();
draw_image()
我们创建了一个名为draw_image()的函数，该函数在setup()中被调用。
void draw_image(void) {
LV_IMAGE_DECLARE(my_image);
lv_obj_t * img1 = lv_image_create(lv_screen_active());
lv_image_set_src(img1, &my_image);
lv_obj_align(img1, LV_ALIGN_CENTER, 0, 0);
}
首先使用以下行声明你的图像（my_image在_image.h文件中声明）。
LV_IMAGE_DECLARE(my_image);
然后，使用lv_image_create()函数在当前屏幕上创建一个名为img1的LVGL图像对象。
lv_obj_t * img1 = lv_image_create(lv_screen_active());
使用lv_image_set_src()函数设置图像源。将LVGL图像对象和图像源作为参数传递。
lv_image_set_src(img1, &my_image);
将图像居中对齐到屏幕。
lv_obj_align(img1, LV_ALIGN_CENTER, 0, 0);
loop()
在loop()中，你可以添加任何其他任务，你需要你的ESP32做，就像在任何常规Arduino草图中一样。在我们的例子中，我们不会向loop()添加任何任务，但为了保持LVGL运行和检测事件，你总是需要将以下行添加到你的loop()中。
void loop() {
lv_task_handler(); // 让GUI完成它的工作
lv_tick_inc(5); // 告诉LVGL已经过去了多少时间
delay(5); // 让这段时间过去
}
演示
你的 image.h 文件应该紧挨着你的 .ino 文件。当你上传代码时， image.h 文件将自动上传到板子上。
准备好这两个文件后，将代码上传到你的板子上。转到工具 > 板并选择ESP32 > ESP32 Dev Module。然后，在工具 > 端口中选择正确的COM端口。最后，点击上传按钮。
几秒钟后，屏幕将显示如下所示的图像。
显示图片
总结
在本教程中，你学习了如何使用LVGL库在Cheap Yellow Display (CYD) 板上显示图像。
