主板插槽接口相关释义

目录

主板后面的常见六个音频插孔释义

硬盘接口

主板上插槽接口含义

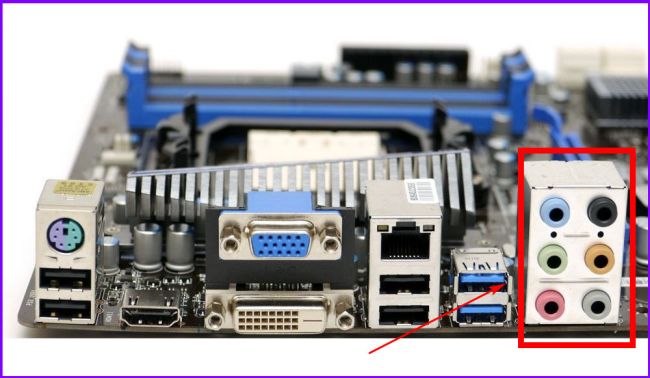

主板后面的常见六个音频插孔释义

蓝色：音源输入，当计算机需要将音频与电视连接同步时使用。

绿色：音源输出（耳机，音箱接口）

粉红色：接麦克风

黑色是后环绕扬声器接口，当使用四个以上声道时需要使用。

橙色是中置／低音炮内部喇叭接口，当使用六个以上声道时需要。

灰色是侧环绕扬声器接口，当使用8个以上声道时需要使用。

硬盘接口

SATA   6Gb/s  = SATA3.0     传输速度理论600MB/S

主板上插槽接口含义

AAFP——前面板音源插座

PUMP——风扇接口

AIO-PUMP——一体式水泵风扇接口

CHA_FAN——机箱风扇

EXT-FAN——扩展风扇插座

主板POST状态指示灯（判断硬件故障）：

Boot(yellow green)

VGA(while)

DRAM(yellow)

CPU(red)

M.2指示灯：当检测到sata ssd设备时，临近M.2 LED会亮起。

MemOK!按钮：

当内存不兼容，此按钮旁边的灯一直亮，按住MemOK按钮直到灯开始闪烁，即开始自动将内存调整为兼容直到成功启动。

Clear CMOS按钮：

只有在系统因超频而死机时，按下此按钮来清除BIOS设置信息

CPU_OV接口：CPU超压设置

COM接口：串口

BIOS Flashback按钮：升级BIOS按钮

5-pin TB_HEADER：（thunderbolt header）雷电接口

雷电3与USB3.1都是数据传输协议

不同点：

雷电3：理论传输速度—40Gb/s（更快的传输速度，更广泛的兼容性）

USB3.1 Gen1：最大传输速率：5Gb/s

USB3.1 Gen2：最大传输速率：10Gb/s, 换算成常见的传输速度就是10/8=1.25GB/S

TYPE-A（就是USB接口）

TYPE-B（打印机那种梯形口）

TYPE-C（常见的椭圆形手机接口）

科普：雷电3的菊花链功能（串联功能）：

通过一个DP入接口连接到显示器1，然后从显示器1的DP出接口在连接另一台显示器2的DP入接口，以此类推，串联起来。

硬盘接口与协议

NVME是传输协议

PCIE是接口类型，M.2是接口类型
