工业变倍镜头选型搭配：一文教你选对 “机器眼睛”

在工业视觉领域，工业变倍镜头如同机器的 “眼睛”，其性能直接影响图像采集的质量与精度。但如何进行科学合理的选型搭配，却让不少从业者犯难。今天就从接口适配、倍率选择、镜头类型匹配以及光源搭配等方面，为大家详细解析工业变倍镜头的选型搭配技巧。

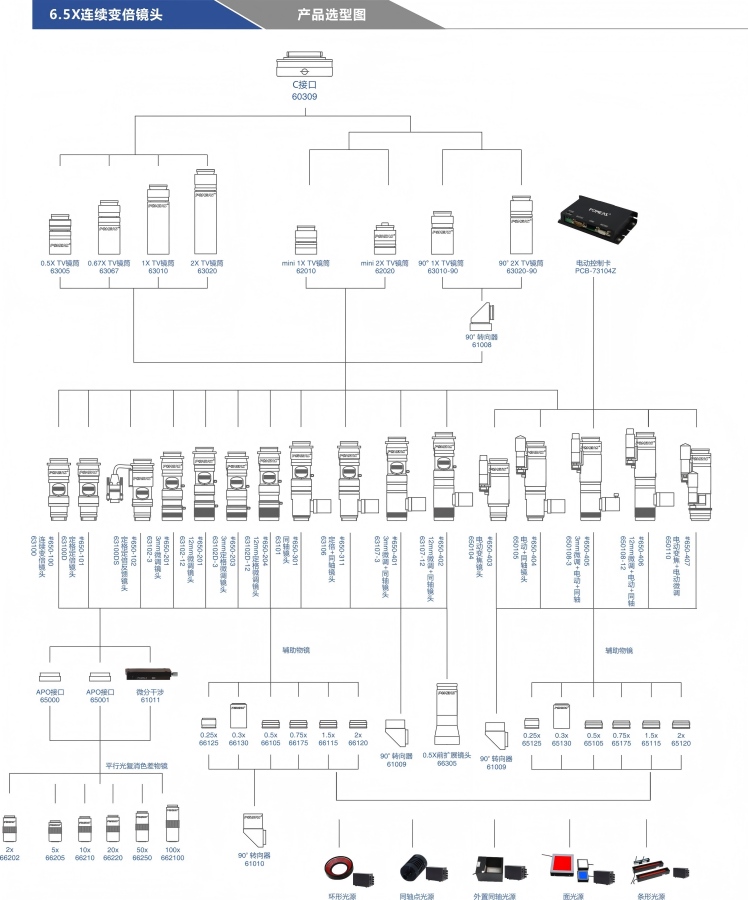

第一步：确认工业相机接口，适配镜头转接口

工业相机接口是选型搭配的首要考虑因素，因为它决定了镜头能否顺利安装并稳定工作。目前，工业相机常规接口为C接口，这种接口以其稳定的连接性和广泛的兼容性，成为市场主流。

在确认相机接口为 C 接口后，接下来要根据选定的工业变倍镜头，确认是否需要镜头转接口。不同品牌、型号的工业变倍镜头，接口规格可能存在差异。比如，有些镜头的接口螺纹规格与 C 接口不完全匹配，这时就需要使用镜头转接口进行过渡。镜头转接口就像一个 “翻译官”，能让不同 “语言”（接口规格）的相机和镜头实现顺畅 “沟通”，确保镜头安装牢固，避免出现松动影响成像质量。选择转接口时，要注意其材质、精度和适配性，优质的转接口不仅能保证光学性能的稳定传输，还能延长设备使用寿命。

二、依据倍率要求，选好 TV 镜筒

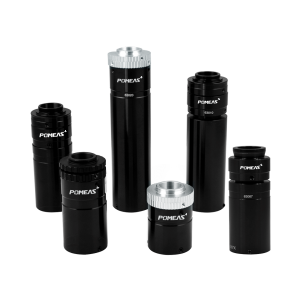

倍率是工业变倍镜头的核心参数之一，直接关系到视觉系统对目标物体的观察和测量精度。根据实际应用场景的倍率要求，搭配合适的 TV 镜筒至关重要。TV 镜筒就像镜头的 “助推器”，能够对镜头的倍率进行放大或调整，满足不同检测任务的需求。

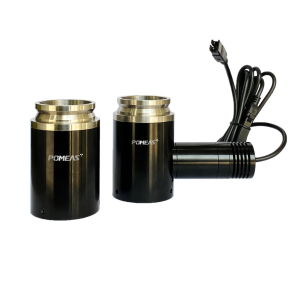

在选择 TV 镜筒时，可根据实际应用考虑是否需要增加 90° 转向器。比如在一些空间受限的生产线上，设备布局紧凑，水平方向没有足够空间安装镜头，此时增加 90° 转向器，就可以将镜头的方向转为垂直方向，巧妙利用空间，让视觉系统顺利安装和工作。此外，在一些特殊检测场景中，如对垂直面或侧面物体进行检测，90° 转向器能让镜头更灵活地调整视角，获取更清晰准确的图像。

三、根据镜头类型，匹配辅助物镜

工业变倍镜头主要分为手动变倍镜头和电动变倍镜头，不同类型的镜头需要匹配不同的辅助物镜，以达到最佳性能。

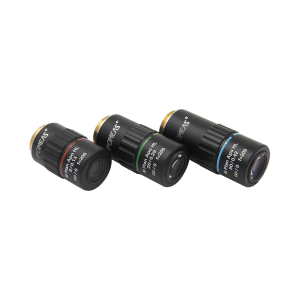

手动变倍镜头操作灵活，适用于一些检测任务相对固定、对变倍速度要求不高的场景。对于手动变倍镜头，可增加 APO 接口，并在下方增加 APO 物镜。APO 物镜具有出色的色差校正能力，能够有效消除图像边缘的彩色条纹，提升图像清晰度和色彩还原度。在对精密零件表面纹理、尺寸进行检测时，APO 物镜的应用能让细微特征清晰呈现，帮助检测人员更准确地判断产品质量。

电动变倍镜头则凭借其快速、精准的变倍能力，适用于自动化程度高、检测任务复杂多变的生产线。电动变倍镜头通常会根据其性能特点和应用需求，匹配专门设计的辅助物镜，这些物镜能够与电动变倍系统协同工作，实现快速、稳定的变倍操作，确保在高速生产线上也能实时获取清晰、准确的图像。

四、搭配合适机器视觉光源，提升成像效果

机器视觉光源是工业视觉系统中不可或缺的组成部分，合理搭配光源能显著提升工业变倍镜头的成像效果。常见的机器视觉光源有点光、环形光、面光等，它们各有特点和适用场景。

点光聚焦性强，适用于对小尺寸、高精度物体的照明，比如检测芯片引脚、微小孔洞等。点光可以将光线集中照射在目标区域，增强目标与背景的对比度，突出物体的细节特征。

环形光围绕镜头均匀分布，能提供均匀的照明，适用于检测表面平整的物体，如电路板、手机屏幕等。环形光可以有效消除物体表面的阴影和反光，使图像更加清晰、均匀，便于检测人员观察和分析。

面光照明范围广、光线柔和，适合对大面积物体进行检测，如板材表面缺陷检测、包装产品外观检测等。面光能够提供稳定、均匀的光照，避免因光照不均导致的检测误差，确保检测结果的准确性和可靠性。

工业变倍镜头的选型搭配是一个系统性工作，从相机接口适配到光源搭配，每个环节都相互关联、相互影响。只有充分考虑实际应用需求，综合各个要素进行科学选型搭配，才能让工业变倍镜头这双 “机器眼睛” 发挥出最大效能，为工业生产的质量检测和自动化控制提供可靠保障。
